HAMAI 120A滚齿机滚导程超过1500以上的如何计算差动挂轮

星火齿轮 · 发表于 2014-8-21 13:54

您需要登录才可以下载或查看，没有账号？注册

x

本公司新进120A滚齿机一台，操作中遇到滚导程超过1500的齿轮时无法计算差动挂轮，哪位大侠施以援手，帮我解决一下，求计算公式，谢谢！

qnf · 发表于 2014-8-21 19:36

请上传齿轮参数，可以帮忙计算。

星火齿轮 · 发表于 2014-8-28 11:39

qnf 发表于 2014-8-21 19:36

登录/注册后可看大图

请上传齿轮参数，可以帮忙计算。

非常谢谢，出差刚回来，马上传参数，盼解答
Z=30
M=1
B(螺旋角）=2°
导程K=2700.548

qnf · 发表于 2014-8-28 20:07

星火齿轮发表于 2014-8-28 11:39

登录/注册后可看大图

非常谢谢，出差刚回来，马上传参数，盼解答
Z=30
M=1

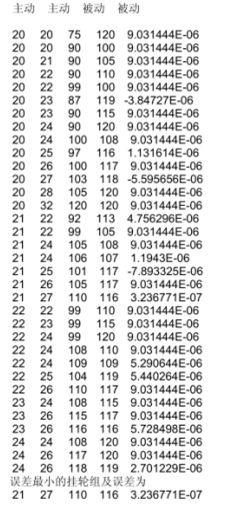

计算好了，有许多组可以用，总有一组适合您。

15506198942 · 发表于 2014-8-28 21:43

楼主：这个导程是怎么计算的？
