擎科传动设计软件2013免费版

chinkal

       原“顷克传动设计软件”正式更名为“擎科传动设计软件”，并对软件界面与模块功能进行了大量升级，下面是免费版，推荐给各位工程师使用评价。
       免费版对重要功能作了限制，但是其中的工具箱模块完全没有限制。免费版可以完成大量常规计算，值得尝试。

      擎科传动设计软件，是擎科软件公司与传动设备开发制造公司长期合作，共同研发的传动件专业设计工具。经过十余家资深传动设备供应商使用验证，证明本软件算法新颖巧妙，集成度高，系统稳定，具有专业特色，能满足传动设计、校核、反求及其他工程设计，并具有专家系统特点。本系统目前包括圆柱齿轮/圆锥齿轮/蜗杆传动的设计、校核、几何与精度计算、图纸生成，轴的简化计算，滚动轴承寿命计算，平键强度计算，渐开线花键计算，传动计算器等模块。






模块列表

一、"圆柱齿轮"模块组
1、单个圆柱齿轮几何精度计算
2、圆柱齿轮副初步设计
3、圆柱齿轮副强度计算
4、圆柱齿轮副几何精度计算
5、圆柱内齿轮副初步设计
6、圆柱内齿轮副强度计算
7、圆柱内齿轮副几何精度计算

二、"圆锥齿轮"模块组
1、圆锥齿轮副初步设计
2、圆锥齿轮副强度计算
3、圆锥齿轮副几何精度计算

三、"蜗杆传动"模块组
1、蜗杆传动初步设计
2、蜗杆传动强度计算
3、蜗杆传动几何精度计算

四、"轴与轴承"模块组
1、轴的计算
2、滚动轴承寿命计算

五、"联接"模块组
1、平键强度的计算
2、渐开线花键几何精度计算

六、"擎科工具箱"模块组
1、擎科传动计算器
2、轴盘类重量计算器
3、机床挂轮计算器



擎科传动设计V8.0功能简介文档（pdf）：
擎科传动设计V8.0功能简介.rar (1.92 MB, 下载次数: 542)

2014-8-14 21:47 上传

点击文件名下载附件

请点击下面链接下载“擎科传动设计软件2013”免费版，如需正式版，请发邮件至chinkal@126.com

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part01.rar (1.9 MB, 下载次数: 810)

2014-8-14 21:51 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part02.rar (1.9 MB, 下载次数: 819)

2014-8-14 21:52 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part03.rar (1.9 MB, 下载次数: 830)

2014-8-14 21:52 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part04.rar (1.9 MB, 下载次数: 777)

2014-8-14 21:52 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part05.rar (1.9 MB, 下载次数: 811)

2014-8-14 21:53 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part06.rar (1.9 MB, 下载次数: 807)

2014-8-14 21:53 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part07.rar (1.9 MB, 下载次数: 815)

2014-8-14 21:53 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part08.rar (1.9 MB, 下载次数: 795)

2014-8-14 21:53 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part09.rar (1.9 MB, 下载次数: 778)

2014-8-14 21:54 上传

点击文件名下载附件

Chinkal Trans-designer 2013 (Professional V8.0) Free Version setup.part10.rar (126.82 KB, 下载次数: 350)

2014-8-14 21:54 上传

点击文件名下载附件

mrmrw

功能有限！
楼主对这个软件下了不少功夫，但是还有待进一步！

mrmrw

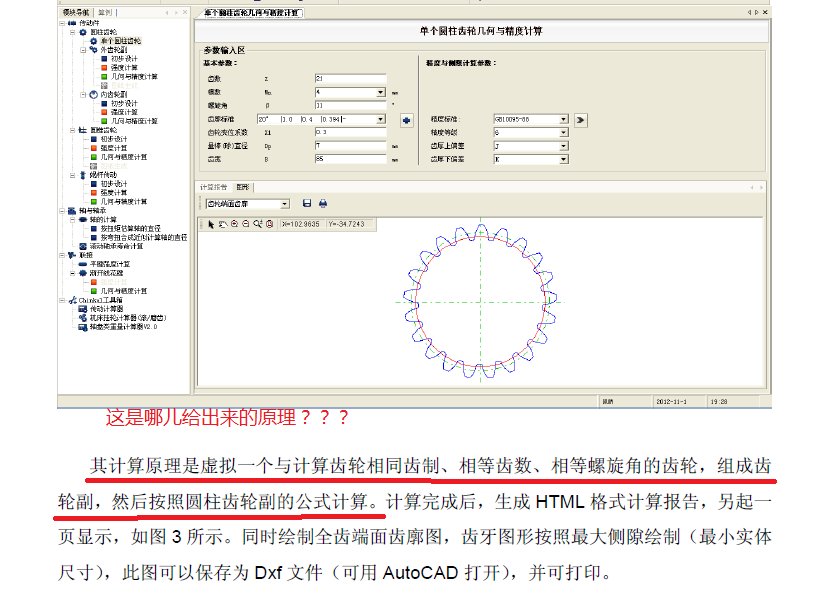

看了楼主的介绍，就单个齿轮的计算原理，感觉此软件还有待提高！
******************

***************
单个齿轮的计算，按照ISO 21771或者DIN 3960来计算就好了，不用虚拟个什么齿轮来凑成齿轮副。
单个齿轮就是一个纯粹的几何零件，如果要找理论依据，直接用基本齿条就好了，用不着一个齿轮来虚拟！

mrmrw

楼主软件的界面中使用的齿轮代号，建议参考DIN 3960 或ISO 21771标准中给出的标准符号！
而且国内也基本上向ISO 靠拢。不要自己另搞一套符号了！

***********

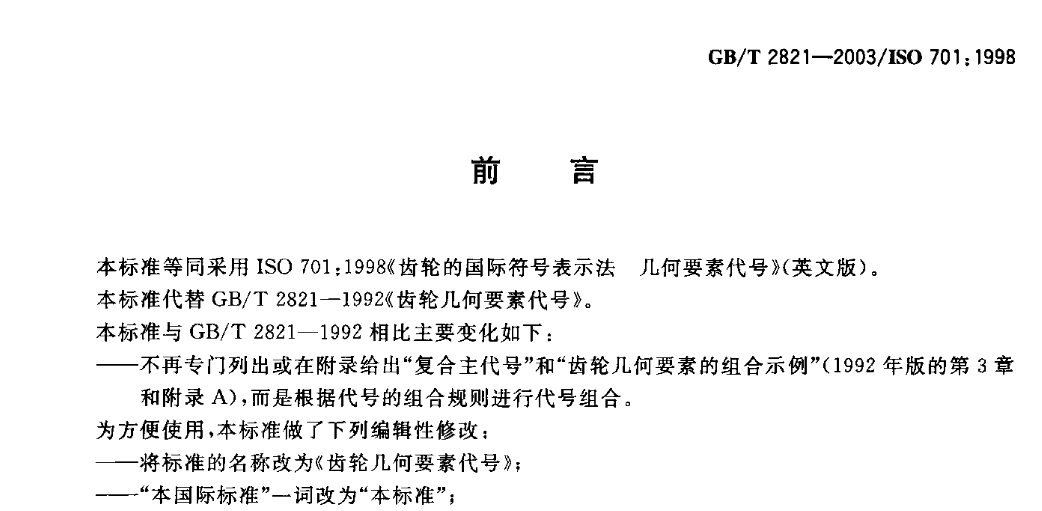

注意：齿轮代号的字母大小写和字体都有规定的！国内的标准是：





*************
要专业就要遵循行业内的规范与标准，否则就显得不专业了！

mrmrw

大体上浏览了楼主上传的软件的说明书，整体上给我的感觉是：楼主的参考资料非常的有限，基本上就是国内的几部工具书，忽略了国内这些大部头手册中存在的众多问题。
给个建议：
关于齿轮几何与强速的计算，尽量采用国际上公认的DIN或者AGMA、ISO标准来撰写程序。
国内的手册由于年代的问题，不少地方有待更新，已经基本上都在落后了。
******************
举个例子：
（1）关于干涉计算，dFf是个关键指标，国内的手册基本上不提这个术语。
（2）xE——展成变位系数，只有化工版机械设计手册中，郭老师在图书中引出的这个术语！
（3）关于侧隙计算，国内的手册几乎不提，提到的那个是校核公式，根本不是纯几何学的计算公式。
……
这些东西太多了
我们还有很多地方需要更新……
我们基本上都是在跟着外国人后面走，现在看，国内的齿轮图书基本上都走的太慢了……

mrmrw

以上写的，只是作为一个齿轮设计者提出的一点建议，没有冒犯楼主的意思！
希望楼主能为国内齿轮行业的进步贡献力量！

刀疤五

软件界面不错,好!
在几何参数计算方面,内容,功能一般,与界面不相衬。

刀疤五

mrmrw 发表于 2014-8-16 08:36


登录/注册后可看大图

功能有限！
楼主对这个软件下了不少功夫，但是还有待进一步！

“单个齿轮的计算，按照ISO 21771或者DIN 3960来计算就好了”

请问马版主：单个齿轮渐的开线起始圆如何确定？ISO 21771或者DIN 3960有规定算法吗

luomo226

刀疤五 发表于 2014-8-16 21:25


登录/注册后可看大图

“单个齿轮的计算，按照ISO 21771或者DIN 3960来计算就好了”

请问马版主：单个齿轮渐的开线起始圆如何 ...

这个真有的，iso21771第57页上描述，按照标准齿条刀具计算出来的点，定义为dFf。

mrmrw

刀疤五 发表于 2014-8-16 21:25


登录/注册后可看大图

“单个齿轮的计算，按照ISO 21771或者DIN 3960来计算就好了”

请问马版主：单个齿轮渐的开线起始圆如何 ...

关于渐开线起始圆直径的计算存在几个点需要说明：
（1）在ISO 21771中用的术语是内外齿轮通用的，dFf——这个术语我暂时翻译成：齿根渐开线分界圆直径，简称为齿根界圆直径。之所这这么翻译，主要是对齿顶界圆直径统一，而且利于内外齿轮的统一表达。 如果目前业内较为流行的“渐开线起始圆直径 和 渐开线终止圆直径”来翻译，对内齿轮较为别扭。
  *****

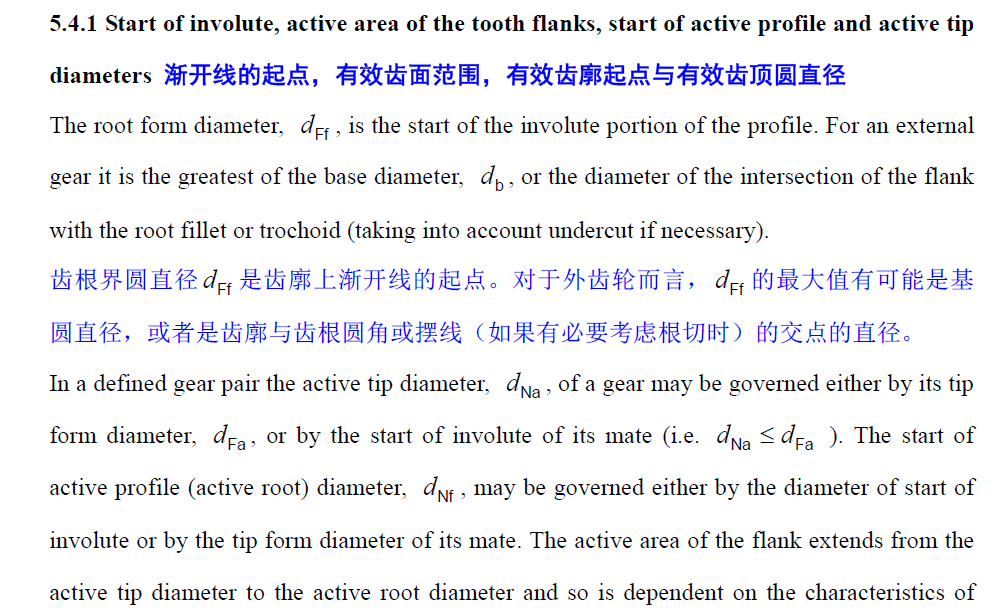

以下是ISO 21771中的公式及说明




（2）关于dFf的计算，作为纯粹的几何计算，应该根据基本齿廓来计算就可以。
        但是，以基本齿廓计算dFf是纯粹理论的，没有考虑刀具。因此，当考虑加工时，应该以基本齿廓计算的dFf为计算基础，同时考虑加工方法和刀具加工需要，适当的修正dFf就可以。
       不管刀具加工的真实dFf是多少，比较理想的是比基本齿廓计算的dFf大，而比dNf（由配对齿轮的最大齿顶圆决定的）要小，这样子就是比较理想的！
****************

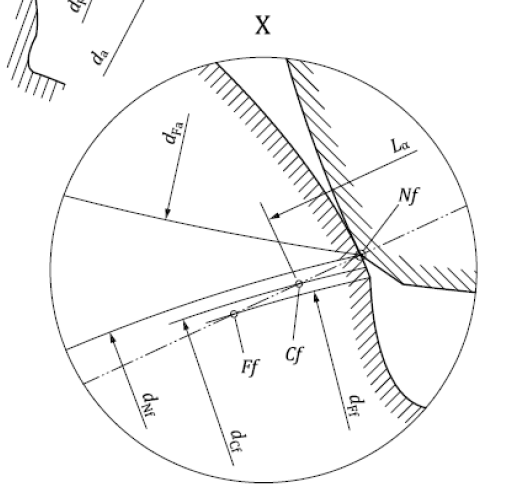

下面是ISO 1328-1：2013标准中关于齿廓精度测量范围的界定图。

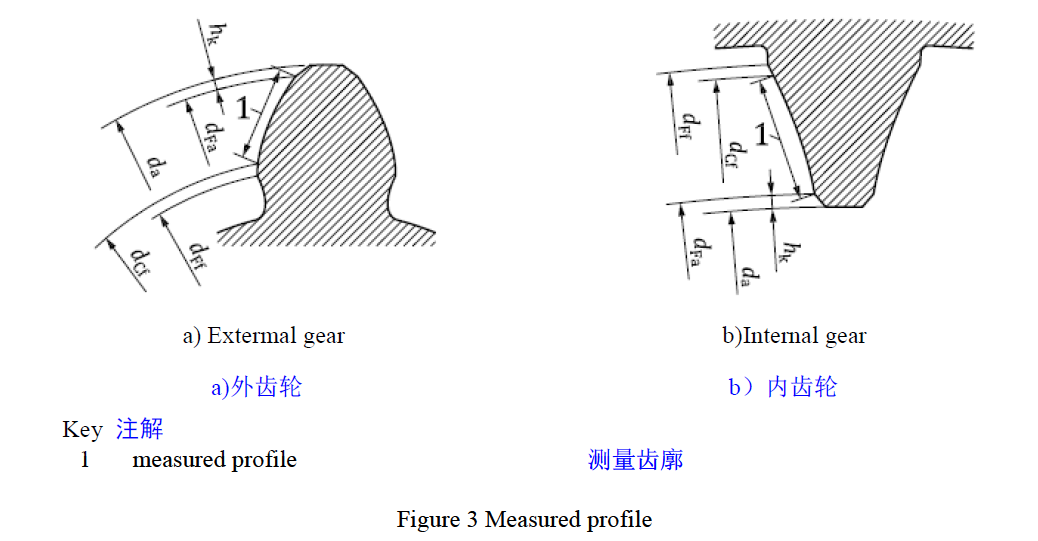

dCf就是检测的齿根测量圆的直径。——这对于齿轮dFf和dNf的加工就提出了要求了。
