新人求配个行星方案

YCW2014

太阳轮和行星轮都为8，内齿圈为28模数1.5。内齿圈固定。输入转速250，输入扭矩7NM。新人求配个方案。这个实在搞不定。

284618282

留下联系方式！这个可以帮你搞定

hyfjy

284618282 发表于 2014-8-13 10:54


登录/注册后可看大图

留下联系方式！这个可以帮你搞定

行星轮为9似乎好些，如果按楼主给定的齿数，几乎无法做出的，不信你发出来看看，这组参数要求得到4.5传动比的行星机构（内齿轮固定，行星架输出时），齿数的设计不是太恰当。

YCW2014

hyfjy 发表于 2014-8-13 18:29


登录/注册后可看大图

行星轮为9似乎好些，如果按楼主给定的齿数，几乎无法做出的，不信你发出来看看，这组参数要求得到4.5传动 ...

但是实际中我看到这个，实在搞不懂

hyfjy

YCW2014 发表于 2014-8-13 18:49


登录/注册后可看大图

但是实际中我看到这个，实在搞不懂

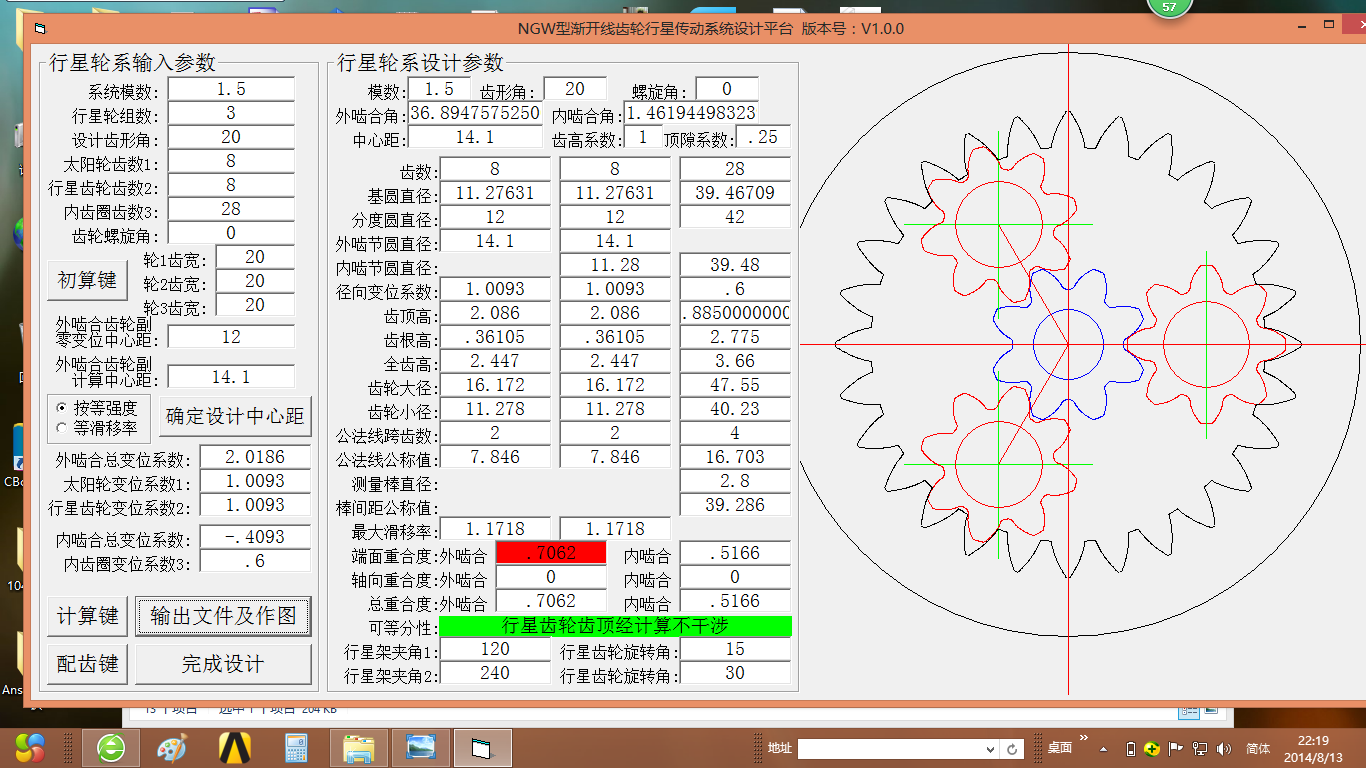

如果按楼主给定的齿数，外啮合时，零变位的中心距12，得使中心距达到14.1时，才能勉强让内啮合实现（否则行星轮与内齿轮的基圆是不重合的，而不重合就意味着无法啮合，）根据公式计算，外啮合角已达36.89476 度，而这时内啮合角仅1.46194度，外啮合的重合度仅0.7062，这样的传动副能作为成品么?

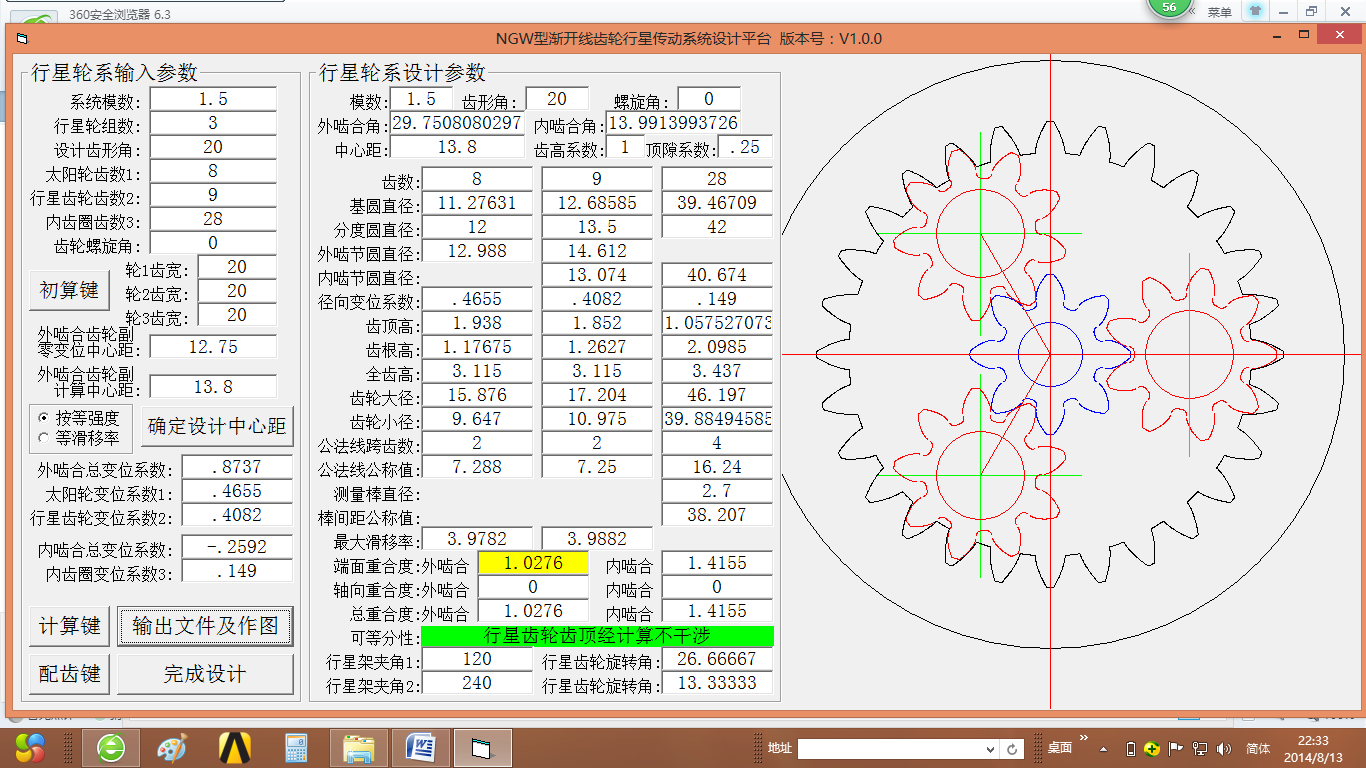

而行星轮取9个齿后，情况只是稍好点而已：



据此，得出应该重新设计齿数。

样品就算是国外的样品，也可能是设计失败的，在理论计算上，不存在中国与国外的设计计算公式不一样的问题。有时，中国的月亮也更圆一些。

hyfjy

设计资料上谈过，一般的NGW型行星轮在配齿时，要让内齿轮的齿数减去太阳轮的齿数，然后减去1-3，再除以2得到行星轮的齿数，这里，对照楼主给的齿数，减去了4，故外啮合角只有在相当大时，才能让行星轮的基圆与内齿轮的基圆重叠，以实现内啮合。楼主不会设计内啮合时让二个轮的基圆分离吧，那就是“创造”了。

YCW2014

hyfjy 发表于 2014-8-13 22:41


登录/注册后可看大图

设计资料上谈过，一般的NGW型行星轮在配齿时，要让内齿轮的齿数减去太阳轮的齿数，然后减去1-3，再除以2得到 ...

我哪会那么高级的哦，我就是个菜鸟。这个齿数太少的太复杂了实在不会。谢谢版主，受教了

gdd

hyfjy 发表于 2014-8-13 22:36


登录/注册后可看大图

如果按楼主给定的齿数，外啮合时，零变位的中心距12，得使中心距达到14.1时，才能勉强让内啮合实现（否则 ...

大赞！中国关于月亮的故事非常多，国外就没有。

niuershiye

原设计不合理 。 按照转速与扭矩，太阳轮齿数太少 。造成弯曲安全系数远远高于接触。

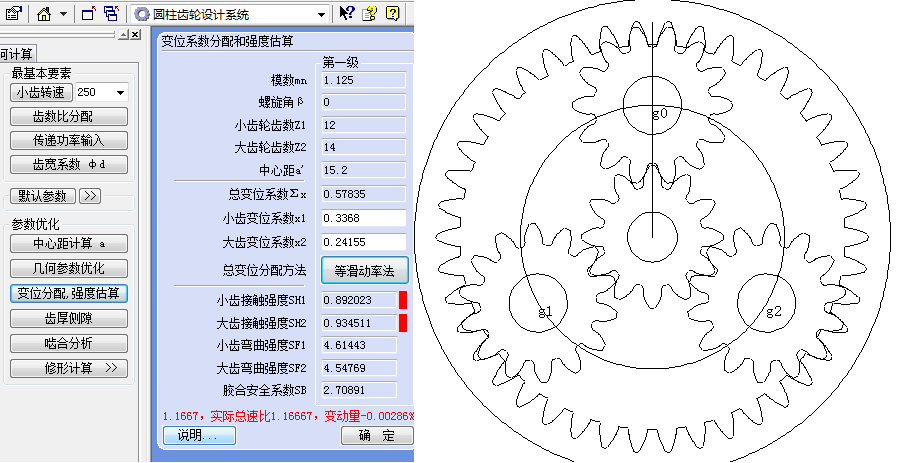

mn 1.125 , 12-14-42(太-行-内），中心距 a 15.2 .  内齿圈外径不变
DIN3993-1 规定。内齿最好不少于40牙， 小齿轮不少于14（10）牙 。DIN 是实践总结，

YCW2014

niuershiye 发表于 2014-8-14 17:59


登录/注册后可看大图

原设计不合理 。 按照转速与扭矩，太阳轮齿数太少 。造成弯曲安全系数远远高于接触。
mn 1.125 , 12-14-42 ...

谢谢牛爷，学习了
