求助行家这倒底是啥塑料齿轮

zhdgll

前些天一老客户有个塑料齿轮坏，让我们公司帮用铜材料做只给他们。

量的各尺寸如下：
齿数：62
旋向：左旋 12度
齿顶圆：直径48.3
齿根圆：直径45
法向跨 3 齿：6.12
法向跨 4 齿：8.41
法向跨 5 齿：10.67

小弟才疏学浅，公制、英美制都对不来。各位行家能否帮算下看倒底是啥齿轮
怎传了好几次照片都没传上哟

mrmrw

选择附件，将照片转成png格式等，小点的
就可以上传了！

niuershiye

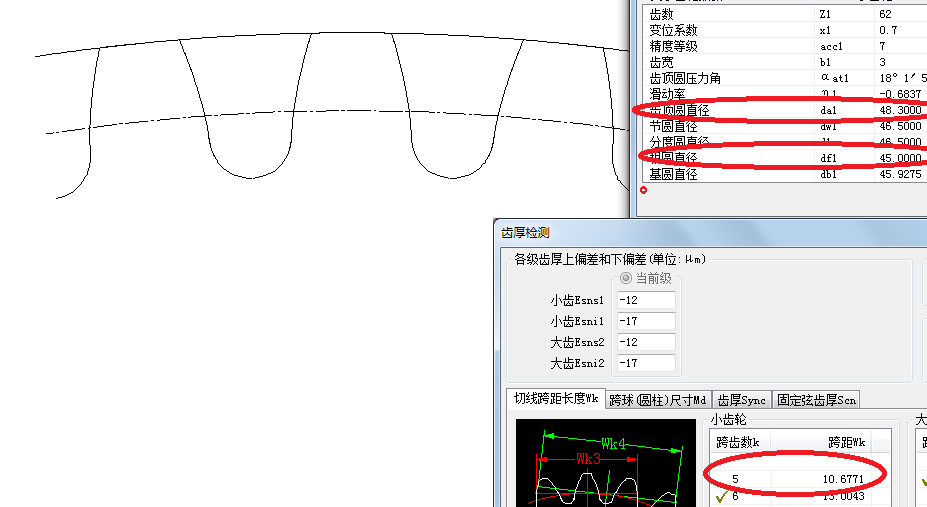

大概估算一下 ，压力角很小的，是不是与蜗杆配合的 ？

看看图样图森破

hyfjy

如果塑料齿轮是用来配金属蜗杆的，改成铜材的齿轮就会有很大问题，到时候蜗杆坏了是迟早的事，如果如同牛爷所说，是加厚齿的斜齿轮，那蜗杆肯定是减薄的，蜗杆要是坏了，更没法配。

对于塑料件的齿轮形状的东西，一般用普通测量方法是不太容易得到真实的参数的，这就是生产这类产品厂家的技术特有权，所以，看看用户能否重新配做一对才是上策。无论是齿轮配齿轮，或者是蜗杆配斜齿轮，都是不容易单配就成功的。

模数可以变，压力角可以变，你上那去找这种标准刀具呢？

zhdgll

niuershiye 发表于 2014-8-14 15:20


登录/注册后可看大图

大概估算一下 ，压力角很小的，是不是与蜗杆配合的 ？

看看图样图森破

算出的压力角是 15、16度左右。

拿到外面去测绘，人家说测不出来。

后来跑外协的拿到加工齿轮的外加工小厂，他们测的是：模数 0.75、压力角 20  、螺旋角 8~9度左右。

从齿面磨损看是与蜗杆配的

zhdgll

hyfjy 发表于 2014-8-15 08:15


登录/注册后可看大图

如果塑料齿轮是用来配金属蜗杆的，改成铜材的齿轮就会有很大问题，到时候蜗杆坏了是迟早的事，如果如同牛爷 ...

这类零件的确是难配成。上次也帮那客户配过只直齿轮，塑料材质改用铜，也不知效果如何

zhdgll

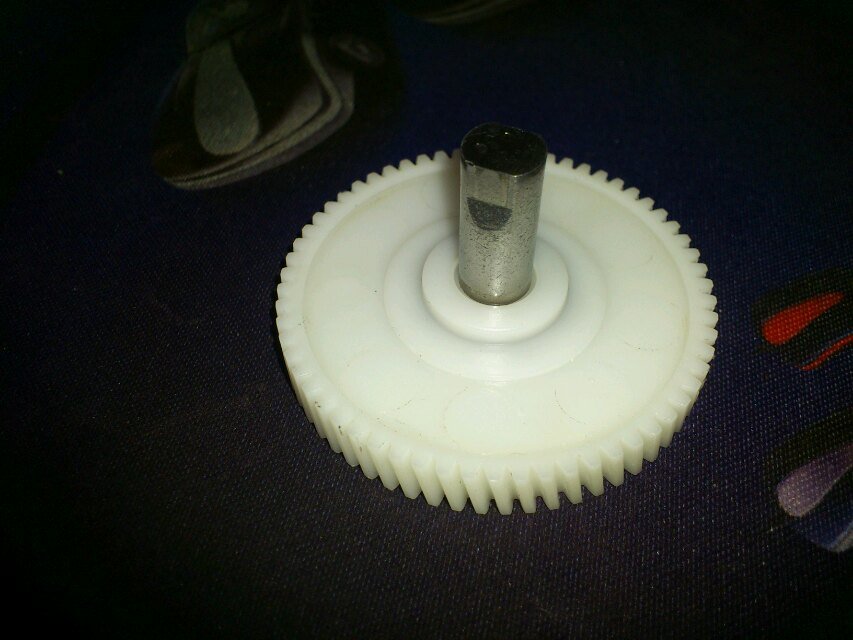

这齿轮的图片
