这样的齿轮如何设计，谁有经验。

发表于 2014-8-5 09:29 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家看看研究一下。

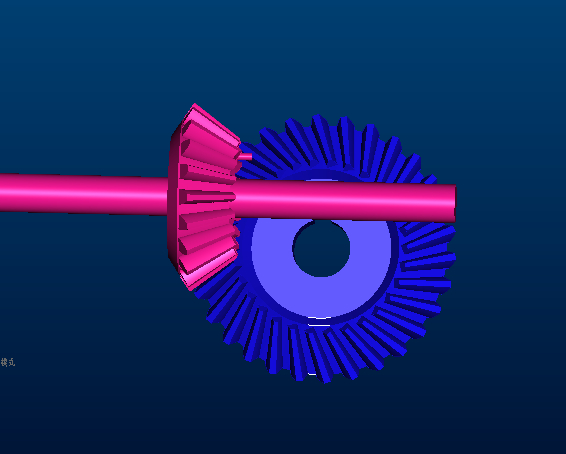

小齿轮和大齿轮轴线有偏差的。如何设计角度，哪位经历过。

小齿轮和大齿轮轴线有偏差的。如何设计角度，哪位经历过。

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

发表于 2014-8-5 21:57 | 显示全部楼层

不是这专业的人才

回复

楼主| 发表于 2014-8-6 12:21 | 显示全部楼层

大家研究研究嘛

回复

发表于 2014-8-7 11:23 | 显示全部楼层

螺旋锥齿轮有准双曲线齿轮是这样的。

回复

发表于 2014-8-7 15:55 | 显示全部楼层

wangdonghui 发表于 2014-8-6 12:21

登录/注册后可看大图

大家研究研究嘛

面齿轮副中也有带偏置距的，也是双曲面结构。可以有直齿轮小轮的，也可以是斜齿轮小轮，条条大路通罗马，何苦非吊在这棵树上呢，当然不是说做不出模型，又有何必要呢？

回复

发表于 2014-8-7 17:52 | 显示全部楼层

做出来的图：

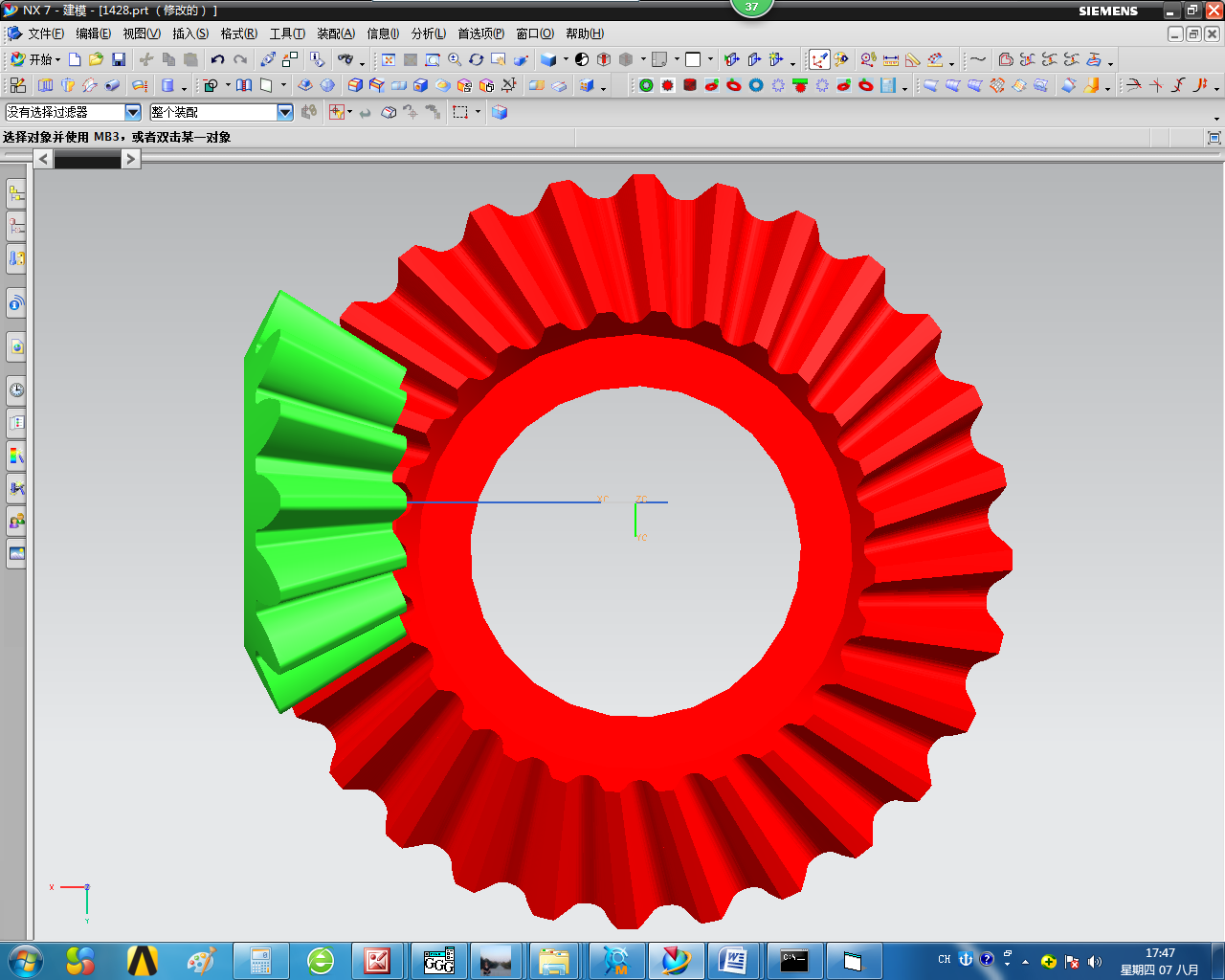

模型

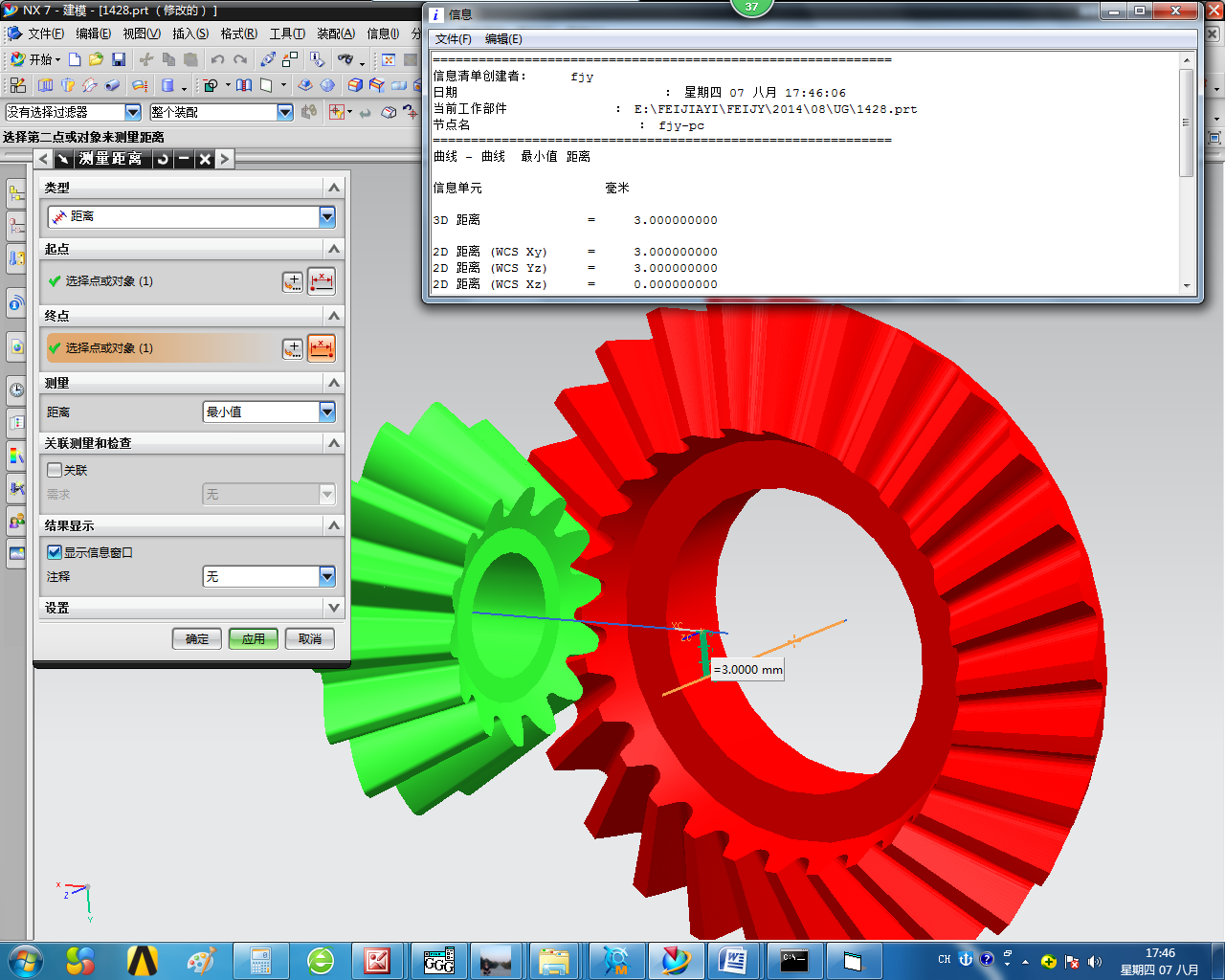

测量：

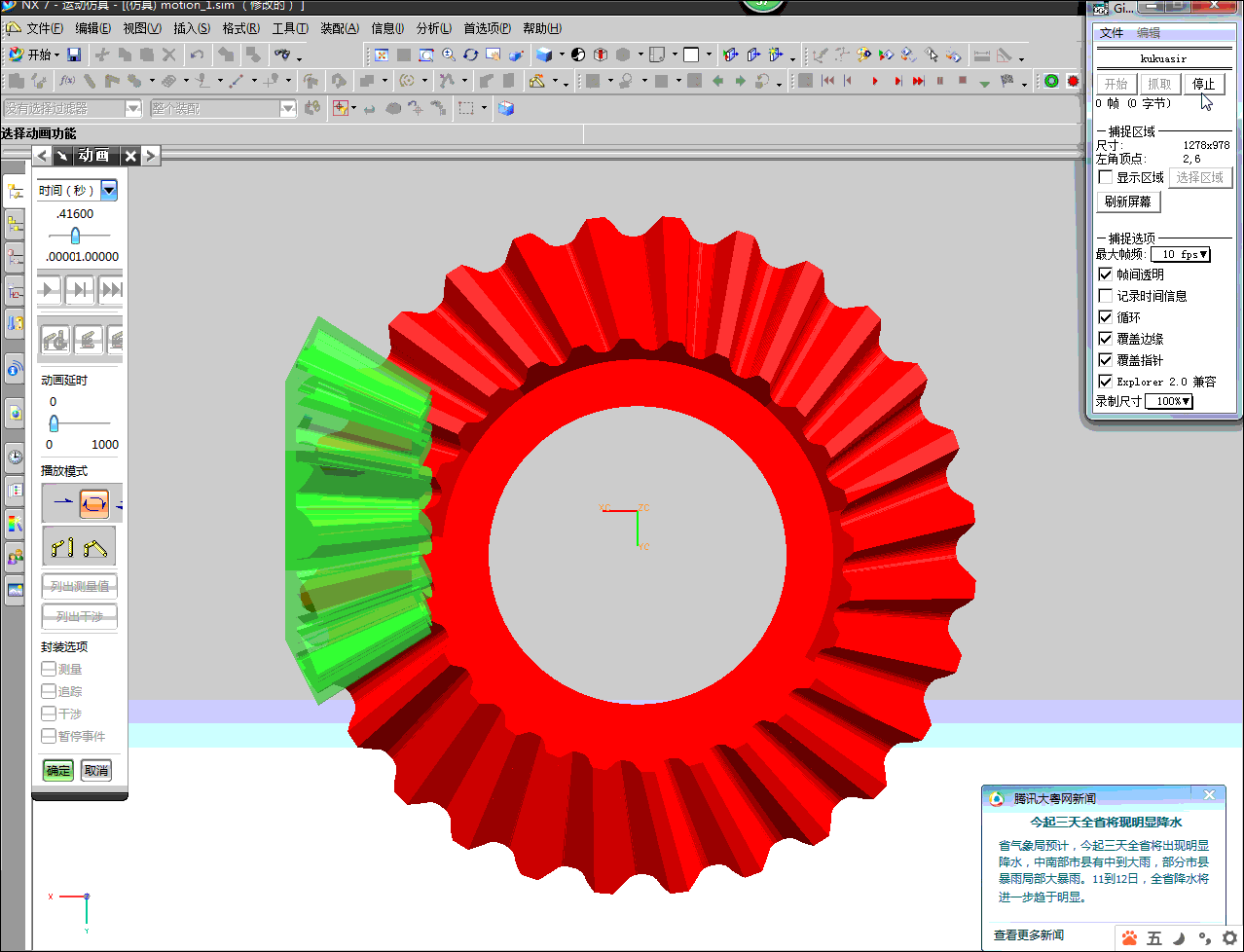

转动：

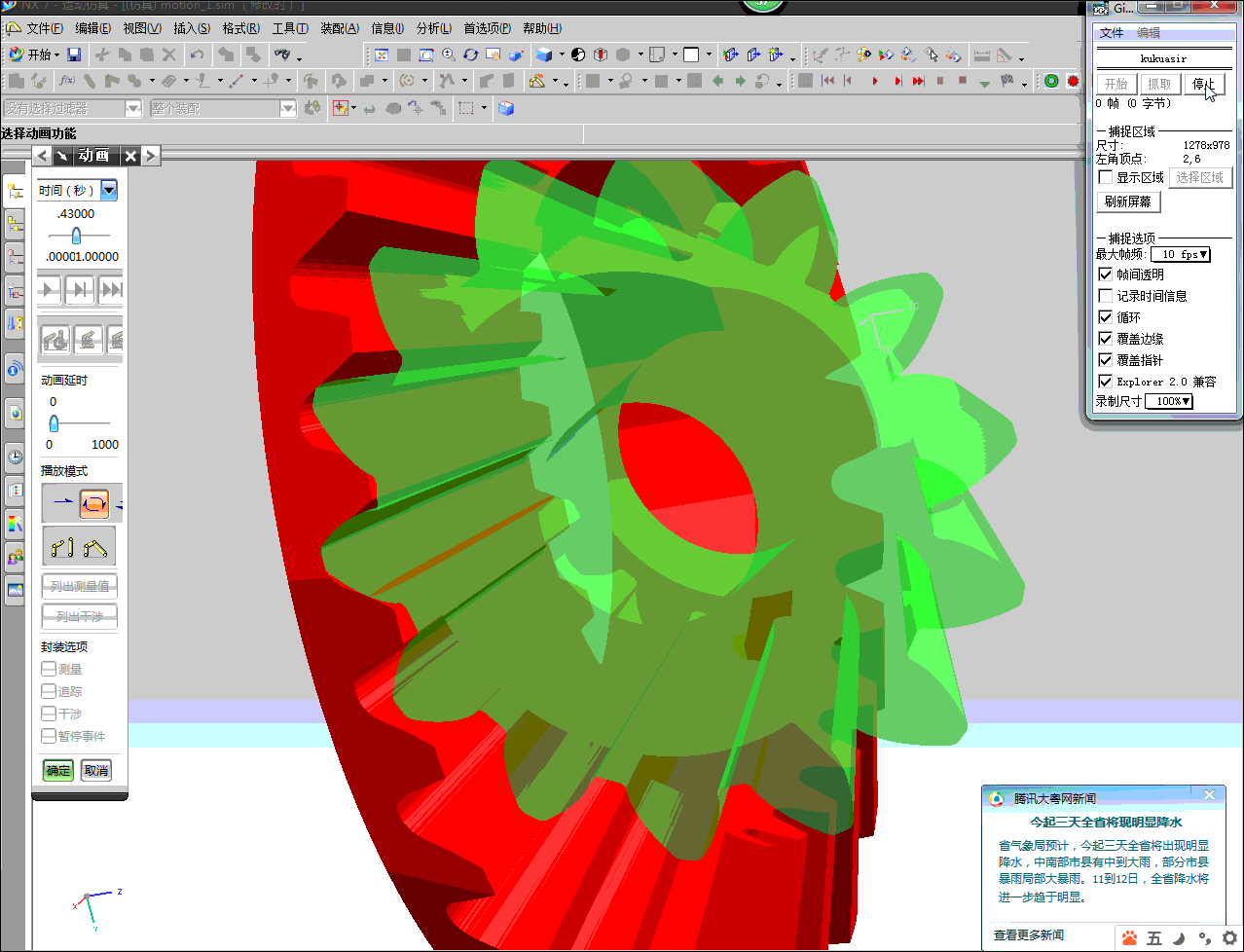

啮合区还说得过去：


回复

发表于 2014-8-7 21:47 | 显示全部楼层

这类齿轮怎么造型啊，包括锥度蜗轮蜗杆

回复

发表于 2014-8-7 21:49 | 显示全部楼层

如果能提供精确的三维造型方法，可以付费

回复

发表于 2014-8-8 09:11 | 显示全部楼层

本人新手，请问你们很多人用这个软件是在哪里下载的，或者说哪里有得卖，可否告知一下，谢谢。

点评

用的三维软件是UG，网上都是可以***的，这种齿轮副不多见，故目前是是手工加编程做出来的，所以啮合的区域尚不能自主控制。且这类传动副极少见，有许多成熟的方案可以取代的，也就是做一个试试了。发表于 2014-8-8 15:04

回复

weimingjing1980

发表于 2014-8-8 09:55 | 显示全部楼层

偏置距罗伞手册上有

回复
