关于行星增速机速比问题请教?

yi1989719

最近在设计一款行星增速记，但是有个问题把我正糊涂啦，行星增速的话计算公式是                   但是在一些文件的计算公式又都是i=1+zb/za这个是减速的公式哈，如表一传动增速比参数里面的参数，到底行星的增速比是怎么来计算的了？如果按i=za/za+zb的话增速比是很小的，所以有点不能理解？

niuershiye

yi1989719

niuershiye 发表于 2014-7-19 16:48


登录/注册后可看大图

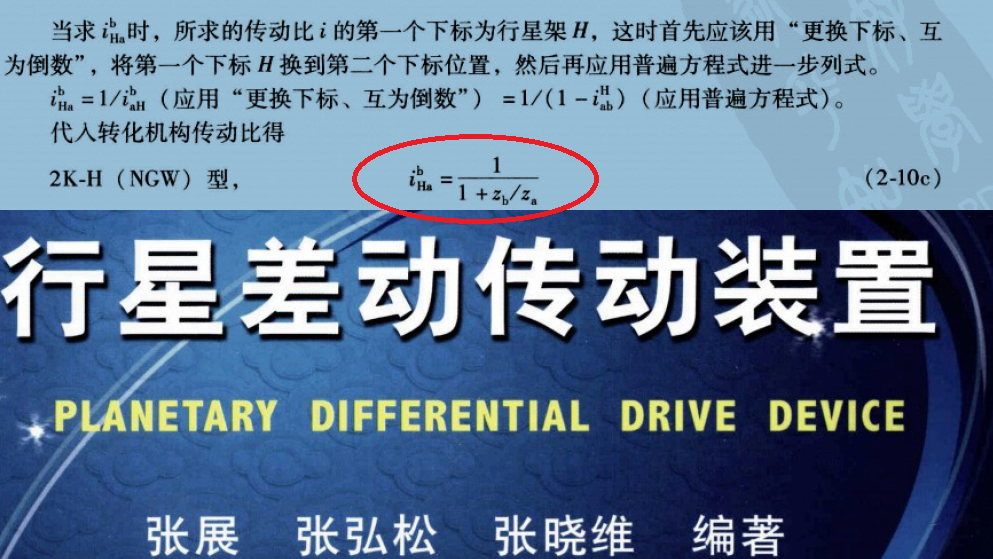

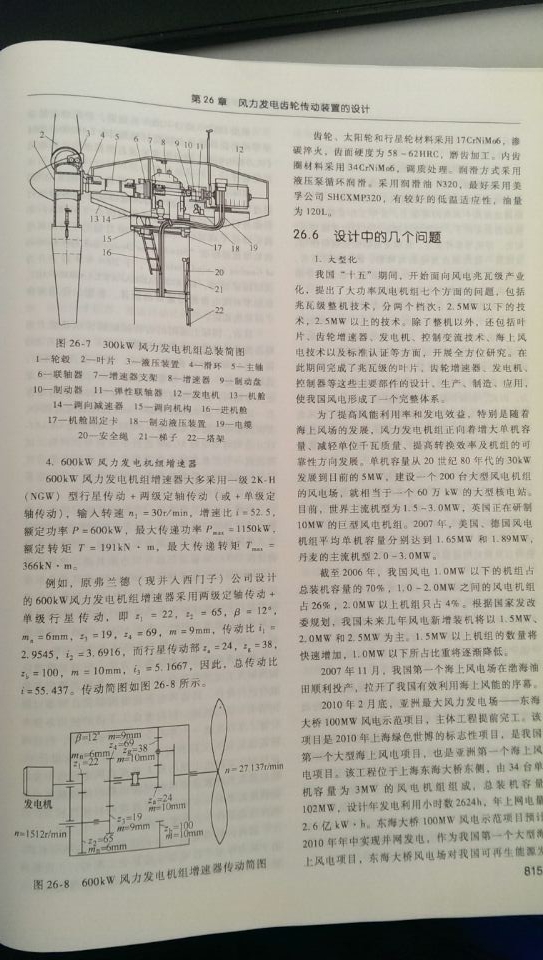

万分感谢牛爷能抽出时间来帮解答问题，按照这个公式的话行星的增速比是很小的，我查了很多资料但是但到他们的行星的增速比都是按1+Zb/za来算的，您看下我这里有本张展老师的《实用机械传动装置设计手册》里面的那个计算方法，按照这个公式算的话增速比是不是应该是Z2/Z1=2.9545，Z4/Z3=3.63157，行星，1/1+zb/za=0.1935,总速比应该是这几个相乘的话是:i总=2.07615，但是书上的话正好是按1+Zb/za来算得I总=55.437，我不知道这个到底我还有那个点没有想到，请牛爷指点下，还有一份增速器张展老师书里面一份南高齿的增速器技术参数表，您看下

yi1989719

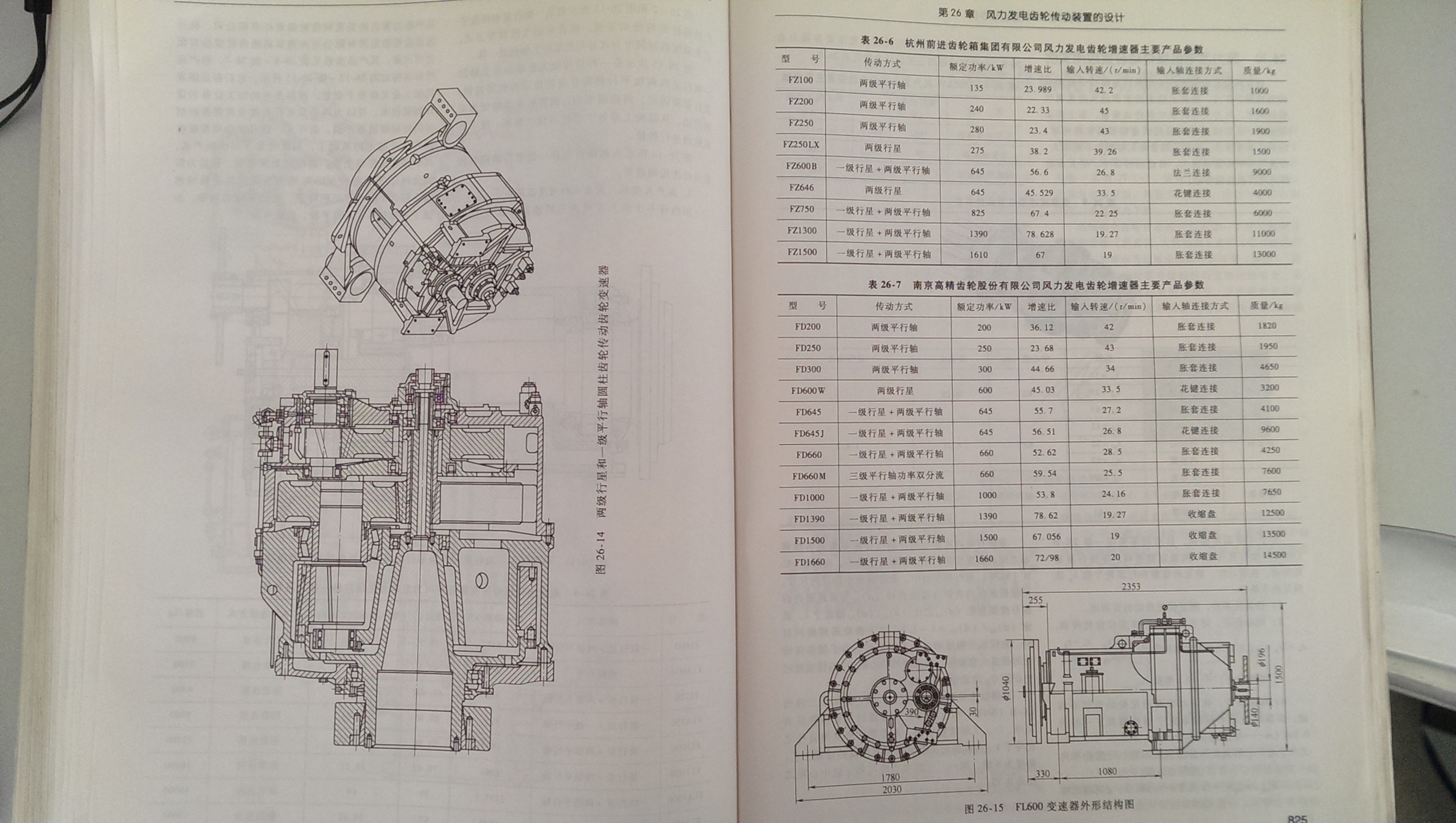

万分感谢牛爷指点，我也查过很多资料，行星增速一般都是和圆柱齿轮搭配起来做增速的，按照1/1+Zb/za计算的话行星的增速是很小的，我这里有本张展老师的书《实用机械传动装置设计手册》，里面关于增速比计算Z2/Z1=2.9545，Z4/Z3=3.63157，行星速比1/1+zb/za=0.190354,i总=0.190354*2.9545*3.63157=2.04239，书是的增速比i总=55.437，他的增速比是按1+Zb/za来计算的，不知道是不是我还漏了哪点没有想到的了，请您指点下，还有书中的南高齿增速器技术参数您看下

niuershiye

yi1989719 发表于 2014-7-21 10:11


登录/注册后可看大图

万分感谢牛爷指点，我也查过很多资料，行星增速一般都是和圆柱齿轮搭配起来做增速的，按照1/1+Zb/za计算的话 ...

吉布提

      楼主不知是在做课题还是为减速机企业做设计，很关注，也希望学到点知识。原因是本人在减速机领域最不敢碰的设计就是风电齿轮箱。看过几款老外的图：对体积和重量斤斤计较(安装在高空的需要)、对各处的变形极其敏感(变形关系到强度更关系到油渗漏)、使用寿命要求二十年以上、对一次安装后的免维修时长需五年以上（减速机仅从机台上下吊装一次就要费用60万元以上）、要能对付高温又要能对付零下40度时的启动、又能抗强台风又能让启动扭矩越小越好、另外轴承也不是很大。老外是如何对参数作精确选择的，全面受力分析的数学模型是怎样的？至今不得要领。自觉这道坎若能过了，国人的减速机设计才是上一流台阶了。
    希望行家不保守，在此多交流。
