关于蜗杆和斜齿轮的测绘和设计

[复制链接]
发表于 2014-6-30 18:29 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
大家好:
最近工作遇到一个有蜗杆和斜齿轮啮合的产品,需要测绘,但由于我本人对蜗轮蜗杆接触较少,遇到这个就更觉得无法下手了,希望各位能指点一下,该从哪方面入手?有几个简单参数已经测量出来了:
中心距a=26
斜齿轮齿数Z2=40
斜齿轮齿顶圆直径Da2=41.82
斜齿轮公法线:K=5,W=13.79;K=6,W=16.82
蜗杆齿顶圆da1=13.7



另外,我想,如果想要设计出来一副蜗杆和斜齿轮啮合的蜗杆副,该怎么设计呢?假设要求中心距a=12。

先谢谢大家了!
 楼主| 发表于 2014-7-2 16:23 | 显示全部楼层
为什么没人啊???
发表于 2014-7-3 09:03 | 显示全部楼层
原始数据误差太大,应该M=1  蜗杆外径14   蜗轮外径42.13;z=40;螺旋角4.7636度;中心距26;
中心距12的M=1;蜗杆外径14;蜗轮外径14;Z=12
发表于 2014-7-3 09:05 | 显示全部楼层
本帖最后由 mrmrw 于 2014-7-3 09:11 编辑

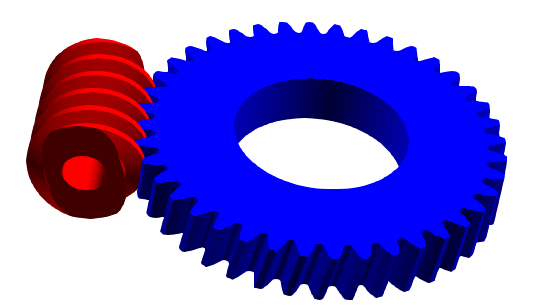

估计你是要设计蜗杆斜齿轮,不是啥蜗轮蜗杆副。
你给的参数也太不全了。粗略计算了一下:
(1)蜗杆: z1 =2, mn =1, β1 =79.8652,da1 =13.366, df = 8.866;
(2)斜齿轮: z2 = 40, mn = 1, β2 = 10.1348, da = 42.634, df = 38.134.
都是按ISO 53 A型基本齿廓计算的。


 楼主| 发表于 2014-7-3 10:12 | 显示全部楼层

原始数据误差太大,应该M=1  蜗杆外径14   蜗轮外径42.13;z=40;螺旋角4.7636度;中心距26;
中心距12的M=1;蜗杆外径14;蜗轮外径14;Z=12

样件蜗杆是铜的,斜齿轮是塑料,由于使用过了,斜齿轮有变形,螺旋角实测螺旋角  5°20'~

按pb=pi*m*cosa算,齿形角好像是15°,这个有影响吗?
我准备按20°的齿形角来设计,这样做样件就不用买新滚刀了
 楼主| 发表于 2014-7-3 10:14 | 显示全部楼层
mrmrw 发表于 2014-7-3 09:05
估计你是要设计蜗杆斜齿轮,不是啥蜗轮蜗杆副。
你给的参数也太不全了。粗略计算了一下:
(1)蜗杆: z1 ...


Z1=1,这个是知道的

请问是怎么计算的?
发表于 2015-11-10 16:10 | 显示全部楼层
我计算的是mn=1,螺旋角为11.75度,变位系数为0.2123,
其他的参数就好求了
