蜗杆M值

土豆搬家 · 发表于 2014-5-23 15:19

您需要登录才可以下载或查看，没有账号？注册

x

求助各位高手：

   设计一种切向变位蜗杆，参数如下：

   蜗杆头数2 模数2.128 分度圆直径13.921 压力角14.5 齿顶高系数0.9 采取切向变位，分度圆轴向齿厚2.039

   高手帮我计算一下M值吧（量棒直径5），多谢啊

Westoak · 发表于 2014-6-27 00:13

量棒直径=5.0 时，M = 18.8349；
量棒直径=5.447 （最佳）时，M = 21.0686；

Westoak · 发表于 2014-6-27 00:20

M = 18.8349

JINLIANG · 发表于 2014-6-28 10:22

本帖最后由 JINLIANG 于 2014-6-28 10:31 编辑

ZI蜗杆M=21.43...ZA=21.54,ZN1=21.55...ZN2=21.36...ZN3=21.5,ZK没刀具直径

myqq@you · 发表于 2014-8-21 14:49

Zi 三针M值21.708/5

perry · 发表于 2015-11-10 14:58

我算的也是21.71，到底是怎么算的啊

hxhzzg1 · 发表于 2015-12-31 12:33

perry 发表于 2015-11-10 14:58

登录/注册后可看大图

我算的也是21.71，到底是怎么算的啊

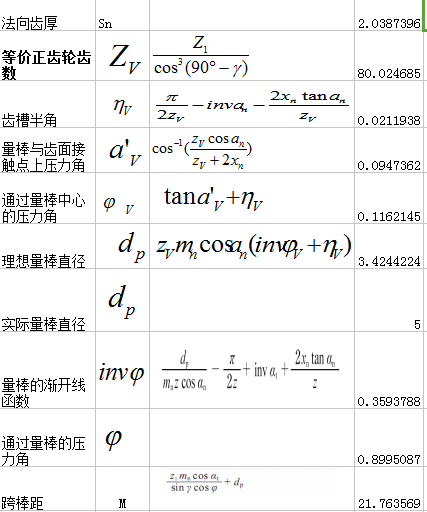

应该是按照法向齿厚计算！如果蜗杆齿形是ZI，估计是用于汽车EPS里面的蜗轮蜗杆，由于蜗轮齿部是塑料，
为了增加蜗轮齿部强度，而采用蜗杆变薄，蜗轮变厚，计算结果如下：理论值为21.76

hyfjy · 发表于 2015-12-31 18:19

资料的出处是否可以介绍一下。

cw118876 · 发表于 2016-8-20 20:24

谢谢了真的很好用啊

hxhzzg1 · 发表于 2016-8-30 15:26

hyfjy 发表于 2015-12-31 18:19
资料的出处是否可以介绍一下。

是按照少数齿的斜齿轮计算公式套过来的！
