客户要求这种齿轮检测报告，怎么给啊！

zhanglianbin

检测报告，想问下熟悉齿轮检测的行家看看，该怎么处理，有类似的吗？

libiao

单面啮合检查，切向综合误差，整体误差曲线
查一下这些名词吧

mrmrw

这是双啮精度报告，采用的是双啮仪检测的。

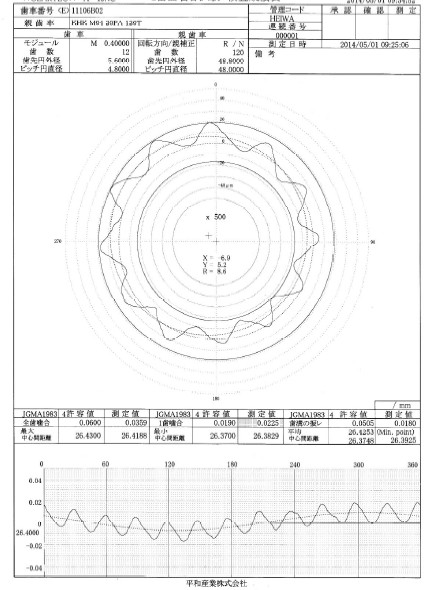

上面的是圆形的报告，可以查看齿轮的偏心位置与数值；下面的双啮曲线，可以查看一齿径向综合偏差f'i和径向综合总偏差F“i，标准采用的是JGMA 1160-02:1983标准出具。
********
检测此报告需要测量齿轮和产品齿轮，同时需要配备相应的中心孔芯轴。
外协检测是需要花点费用的！

zhanglianbin

mrmrw 发表于 2014-5-20 10:28


登录/注册后可看大图

这是双啮精度报告，采用的是双啮仪检测的。
上面的是圆形的报告，可以查看齿轮的偏心位置与数值；下面的双 ...

这个标准相对于国内的几级标准?能否用国内的标准进行啮合检测测试?

JINLIANG

是这个？我公司自制的双啮合

JINLIANG

JINLIANG 发表于 2014-5-20 13:06


登录/注册后可看大图

是这个？我公司自制的双啮合

不滤波的，仪器是我设计的，软件是我叫人编的，用最小二乖法求偏心。仪器用在生产现场，加工后100%检测。如数据波动不正常，可数字滤波，多点平均（一般5点平均）

mrmrw

JINLIANG 发表于 2014-5-23 13:06


登录/注册后可看大图

不滤波的，仪器是我设计的，软件是我叫人编的，用最小二乖法求偏心。仪器用在生产现场，加工后100%检测。 ...

是用来检测蜗轮？？？
好像应该是检测斜齿轮的吧！？
蜗轮好像都不怎么用双啮检测的吧！

mrmrw

还有一点，你说的采点是5个数字的平均值，我想你还是用滑移滤波取值比较好，这样子数据好像稳定点！

JINLIANG

mrmrw 发表于 2014-5-23 15:41


登录/注册后可看大图

是用来检测蜗轮？？？
好像应该是检测斜齿轮的吧！？
蜗轮好像都不怎么用双啮检测的吧！

我们是检蜗轮的

JINLIANG

mrmrw 发表于 2014-5-23 15:47


登录/注册后可看大图

还有一点，你说的采点是5个数字的平均值，我想你还是用滑移滤波取值比较好，这样子数据好像稳定点！

是滑移平均，前5点平均生成第一点
