kisssoft 齿顶高和齿根高系数

handsomcyp · 发表于 2014-5-14 17:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

问题1：GB里面标准的齿顶高系数是1 ，齿根高系数是0.25 ，在实际应用过程中，尤其是重载，齿根高系数往往取0.4,，齿根高系数在软件里能修改么？能修改的话在什么位置修改呢呢？

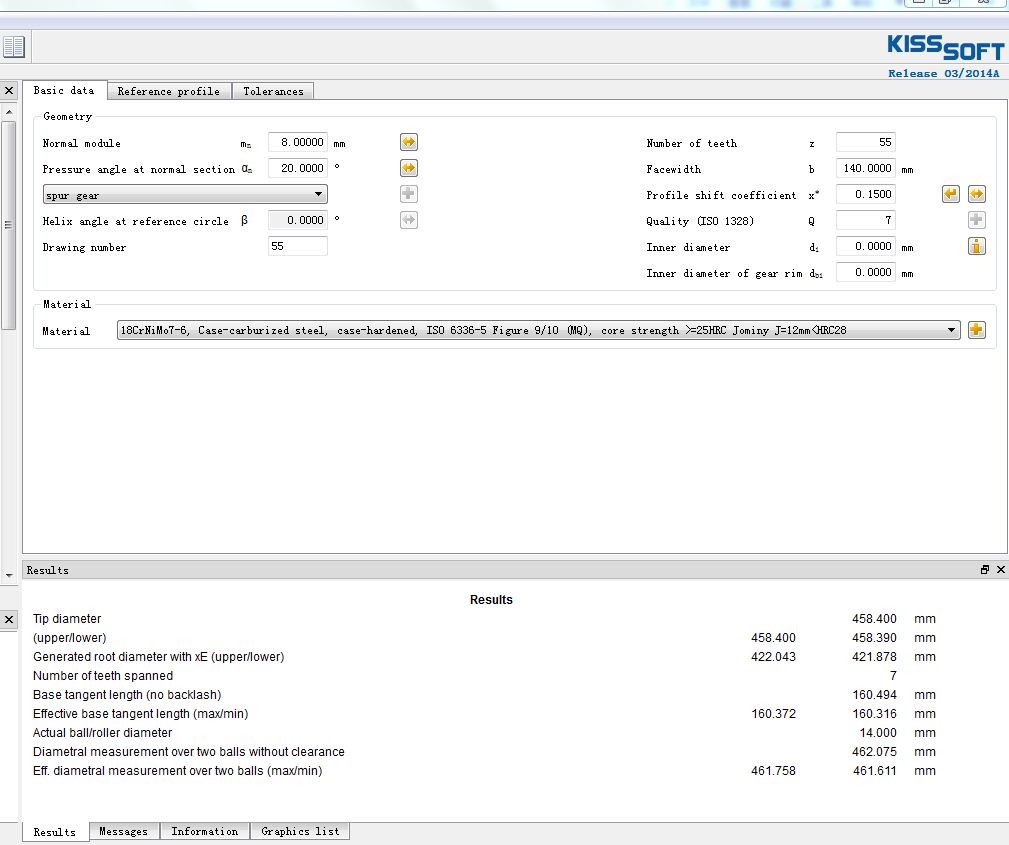

问题2:z=55，m=8 ，x=0.15 ，α=20°，7级精度，按照GB算的齿顶圆da=458，但是kisssoft里面计算数据是458.4这是怎么回事？公法线无侧隙的基本数值是一致的。
希望高手给予解答，先谢过了

longyaner521 · 发表于 2014-5-14 18:03

handsomcyp · 发表于 2014-5-14 19:38

非常感谢您的解答

zyh007zyh · 发表于 2014-5-15 10:22

longyaner521 发表于 2014-5-14 18:03

登录/注册后可看大图

还有第二个问题：齿顶圆计算结果有0.4MM的区别,是什么原因产生的呀？。求指导

handsomcyp · 发表于 2014-5-15 16:37

问题2 求解！！！！1

longyaner521 · 发表于 2014-5-15 20:26

handsomcyp 发表于 2014-5-15 16:37

登录/注册后可看大图

问题2 求解！！！！1

按照GB算的齿顶圆da=458

我不知道你这是怎么算的，
da=mn×z+2×1×mn+2×xn×mn

齿顶圆直径=分度圆直径+2倍的齿顶高+2倍的变位量
=8×55+2×1×8+2×0.15×8
=458.4

“按照GB算的齿顶圆da=458”，你算一遍给我看，你的da=458是怎么来的？

handsomcyp · 发表于 2014-5-16 08:49

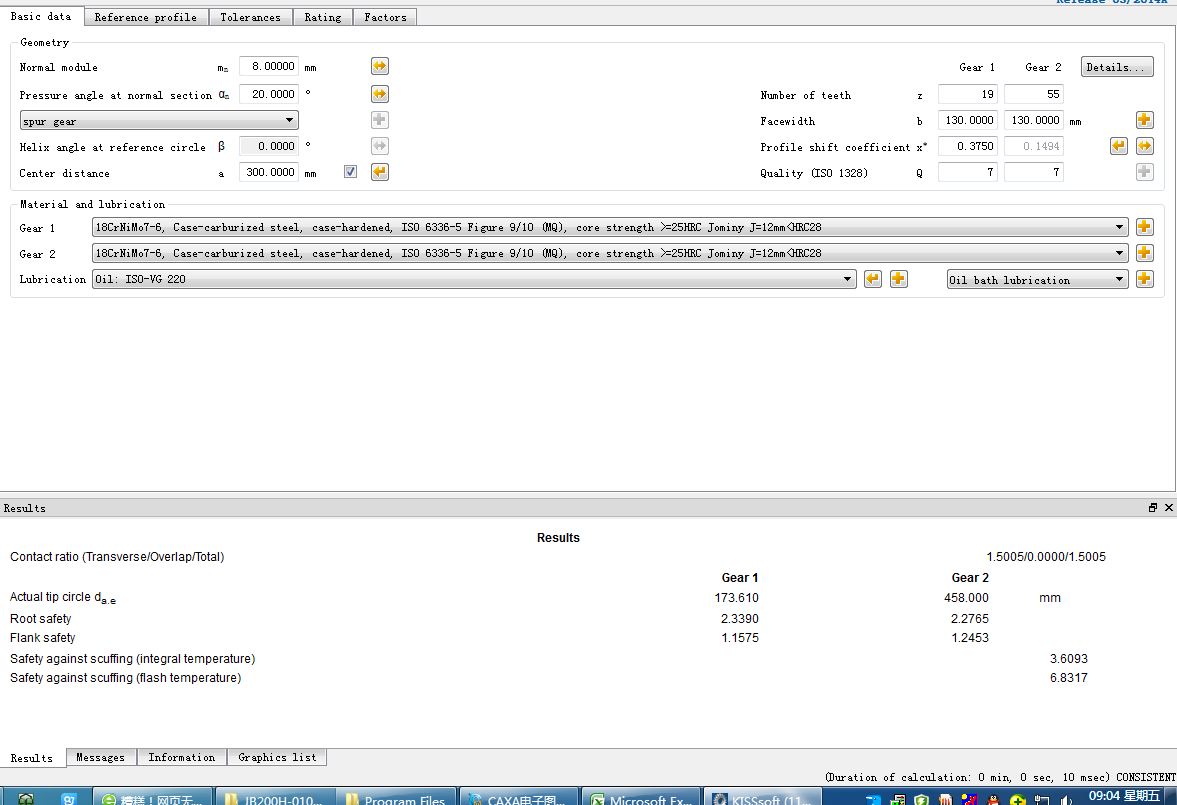

这个我仔细看看了一下对于变为系数齿轮，成对计算的和单个的是有区别的，单独计算一个齿轮没有齿顶高变动系数计算出来的是458.4，与实际设计过程中我们计算还是有区别的，公式里成对计算牵扯到了一个系数，见贴图，不过还是要谢谢您的解答

handsomcyp · 发表于 2014-5-16 08:51

y的定义

handsomcyp · 发表于 2014-5-16 08:53

△y的定义

handsomcyp · 发表于 2014-5-16 09:06

成对计算结果如下几何参数就没问题了
