请教：蜗杆与塑料斜齿轮的参数

zzlyywp · 发表于 2010-9-1 21:36

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我司有一款产品，啮合是塑料斜齿轮与45#钢制蜗杆啮合，请教下面设计参数
蜗杆：模数0.75
头数： 2
顶径  7.79mm
底径  5mm
分度圆 6.5mm
螺旋角 13
斜齿轮：模数：0.75
         齿数：20
         齿顶园直径：16.2mm
            分度圆直径：15mm
         齿根园直径：13.5
请教各位专家，以上参数是否合适啊。谢谢

tonnyzhang8186 · 发表于 2010-9-2 07:45

没有变位吗？

zzlyywp · 发表于 2010-9-2 08:30

没有变位的。

wscl537 · 发表于 2010-9-3 12:41

请提供使用寿命多少，我进行下强度计算

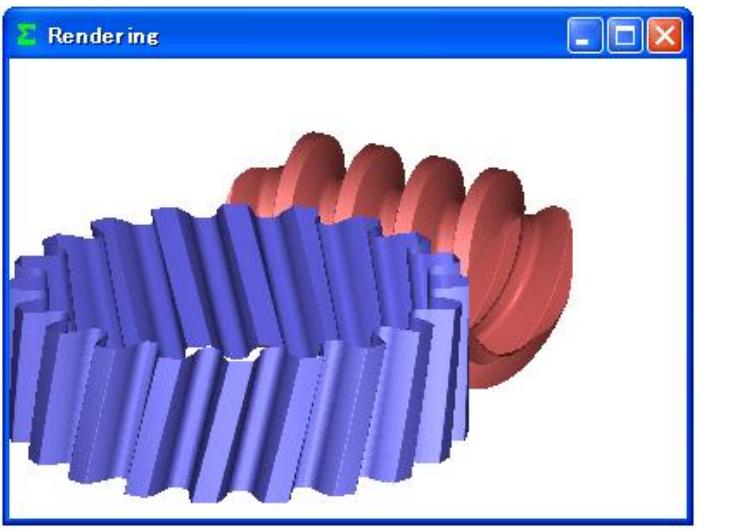

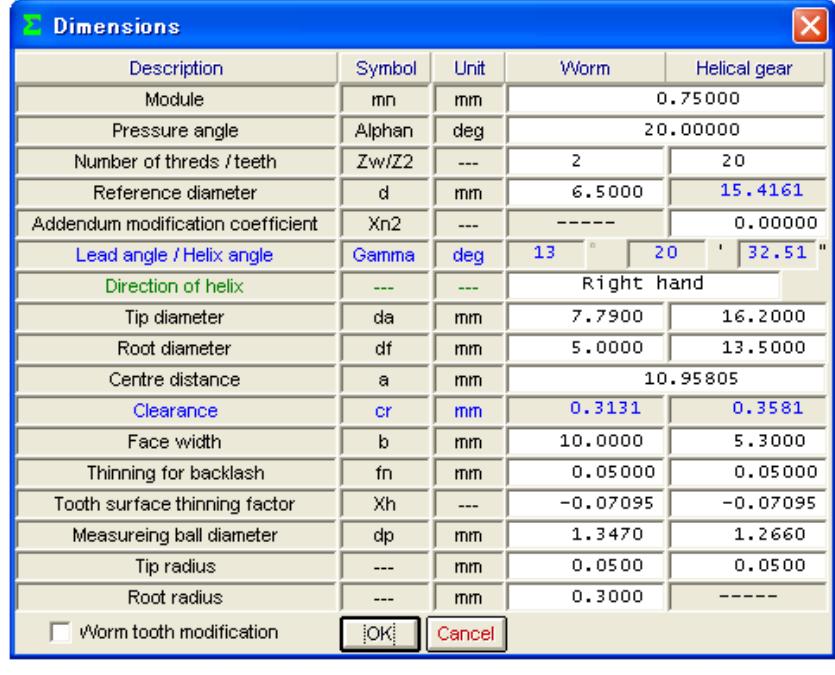

附上几何计算结果

woodee · 发表于 2010-9-3 13:25

我司有一款产品，啮合是塑料斜齿轮与45#钢制蜗杆啮合，请教下面设计参数
蜗杆：模数0.75
头数： 2
顶径  7.79mm
底径  5mm
分度圆 6.5mm
螺旋角 13
斜齿轮：模数：0.75
         齿数：20
         齿顶园直径：16.2mm
            分度圆直径：15mm
         齿根园直径：13.5

zzlyywp 发表于 2010-9-1 21:36

登录/注册后可看大图

给出准确的中心距，就可以精确计算。

zzlyywp · 发表于 2010-9-7 09:10

不好意思，各位老师的指点今天刚看到，箱体的工作寿命是正反转5000次。

zzlyywp · 发表于 2010-9-7 09:12

另中心距10.75
