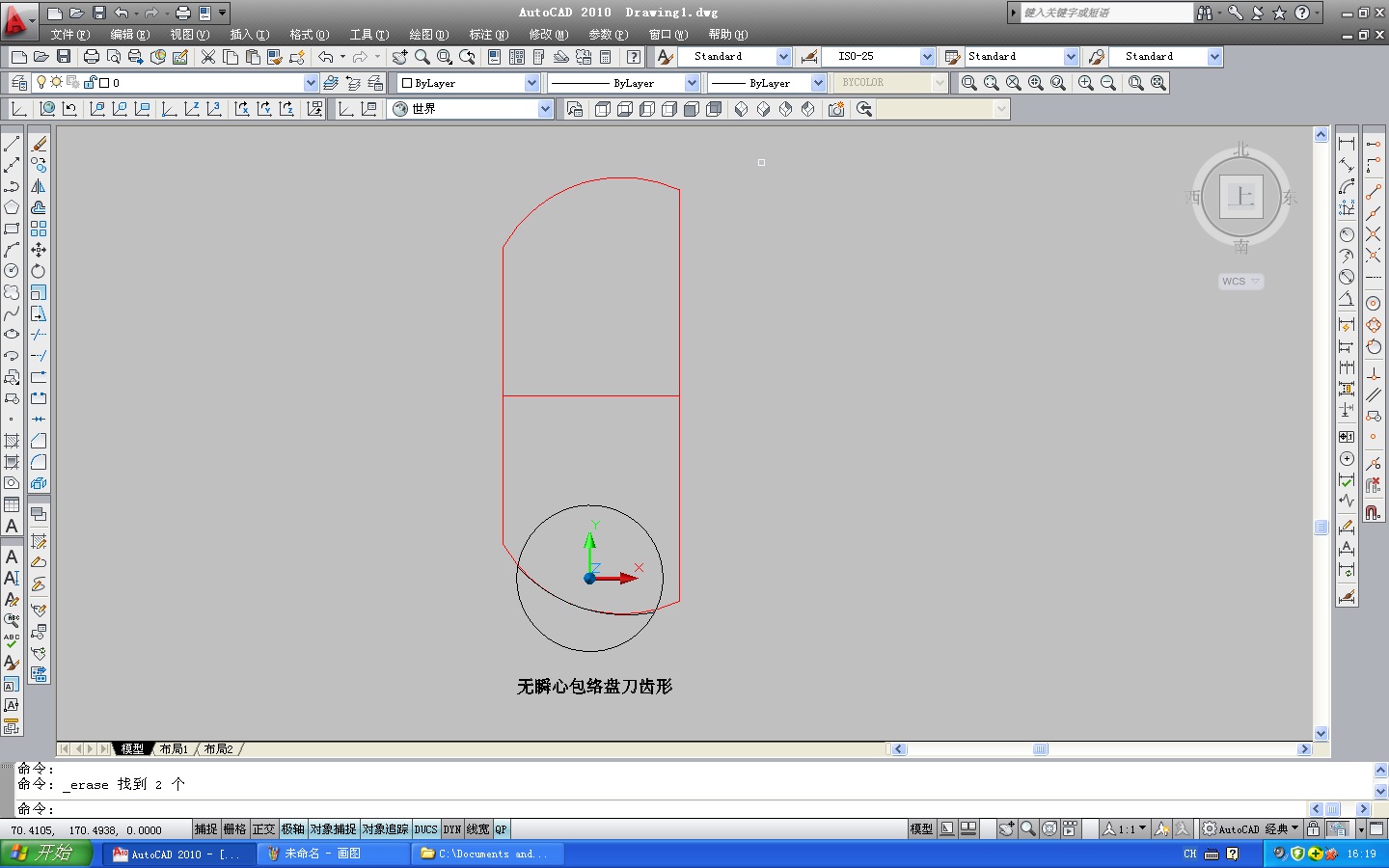

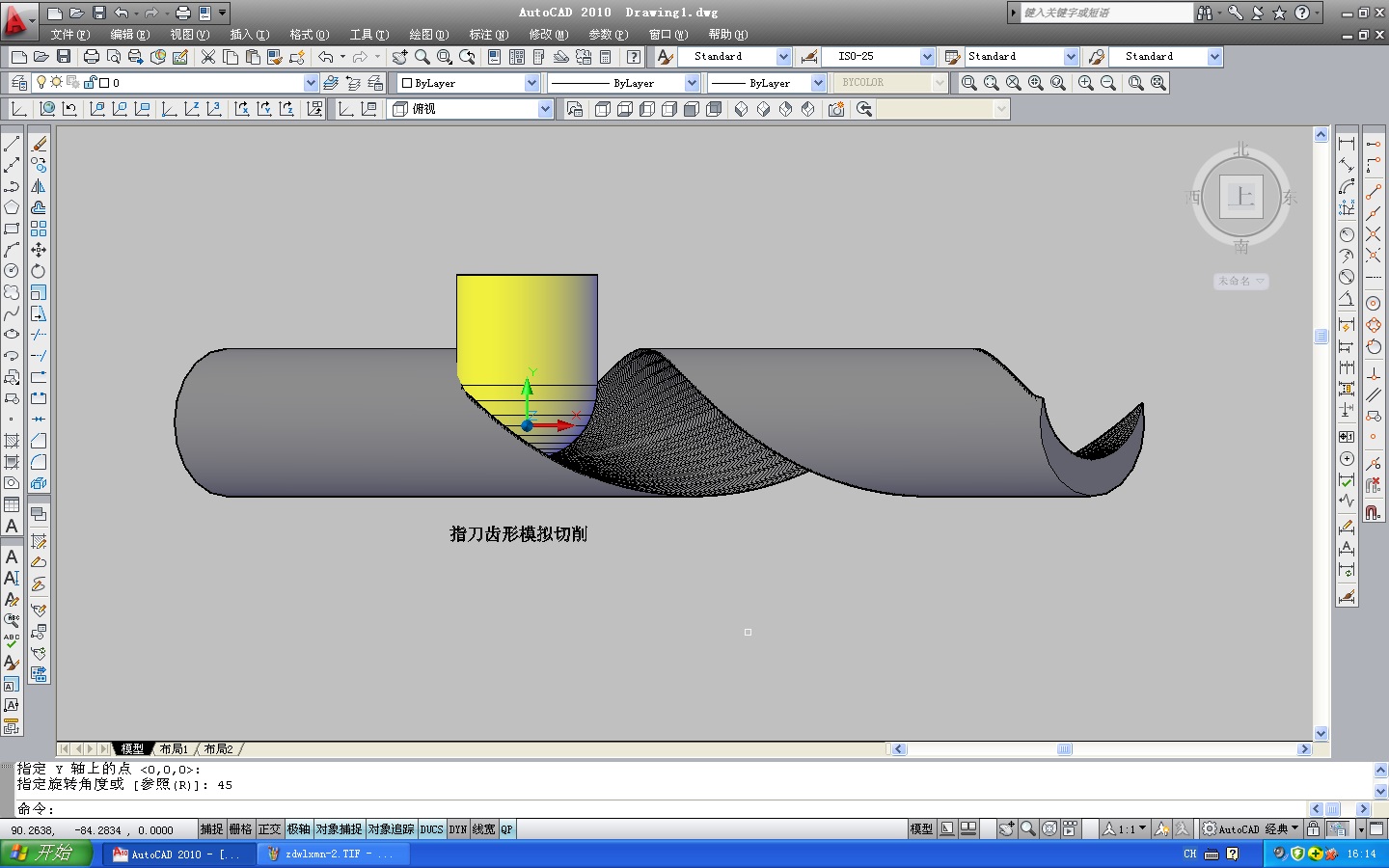

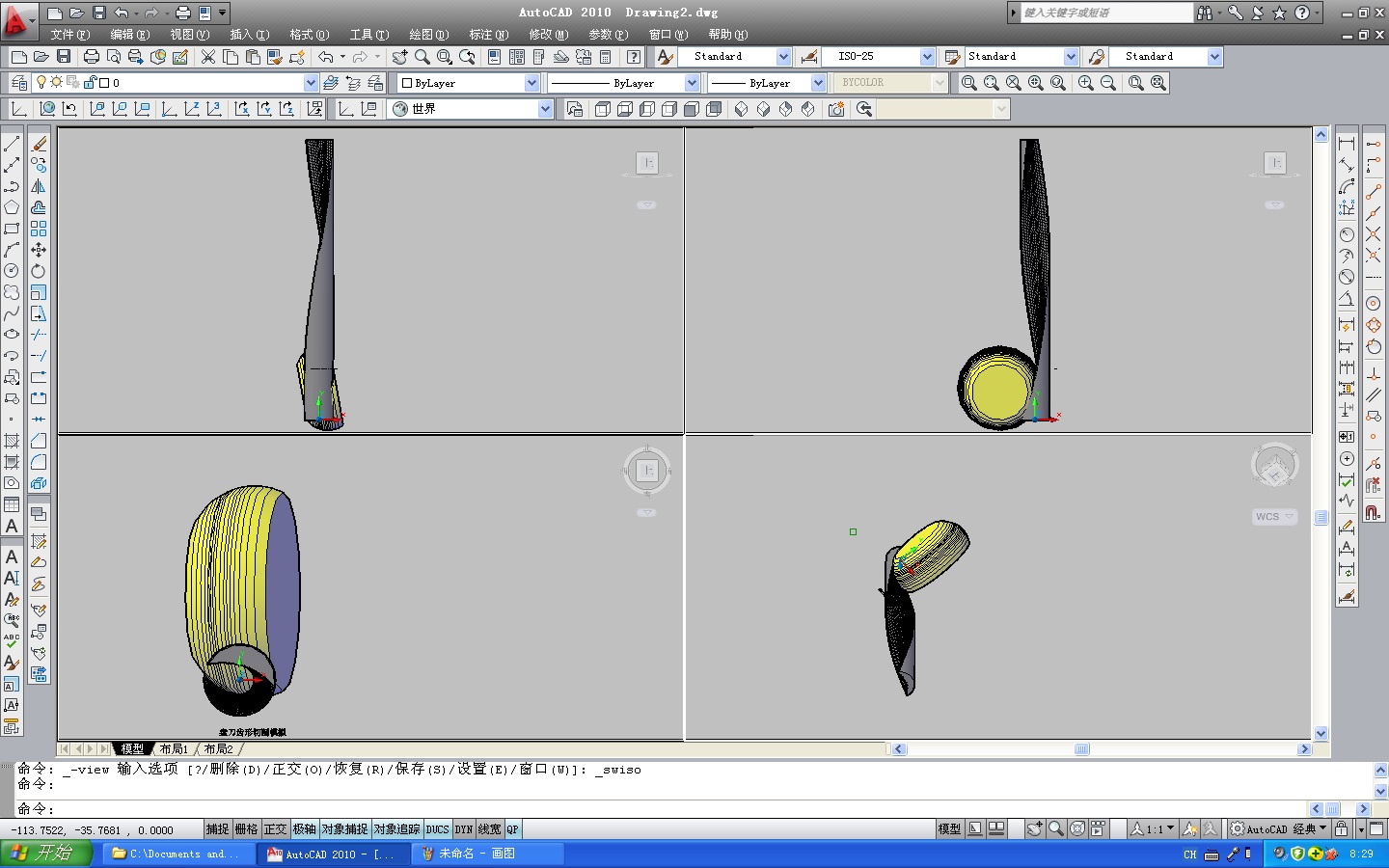

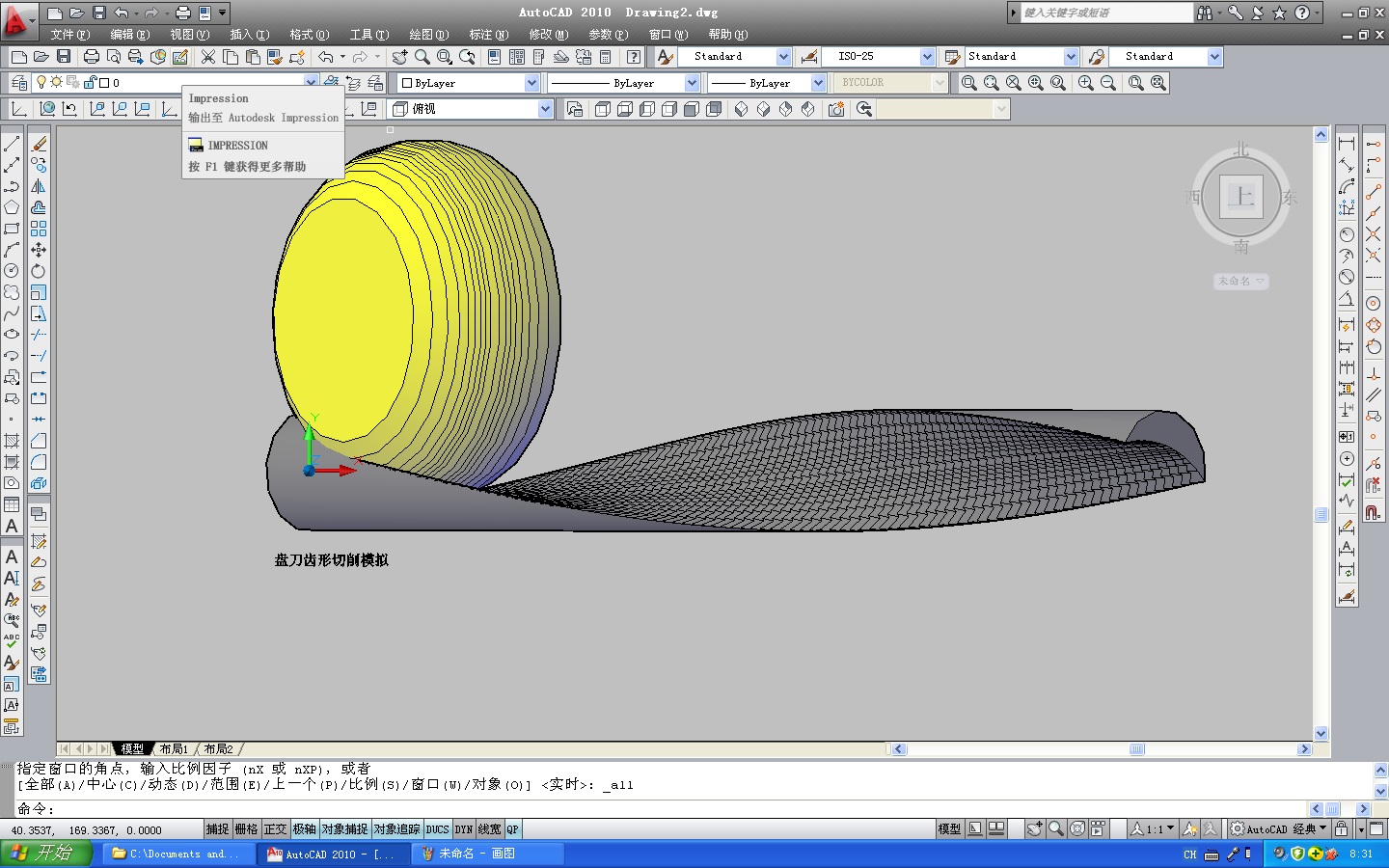

无瞬心包络与切削模拟

xlz365

hyfjy

做个动画看看？

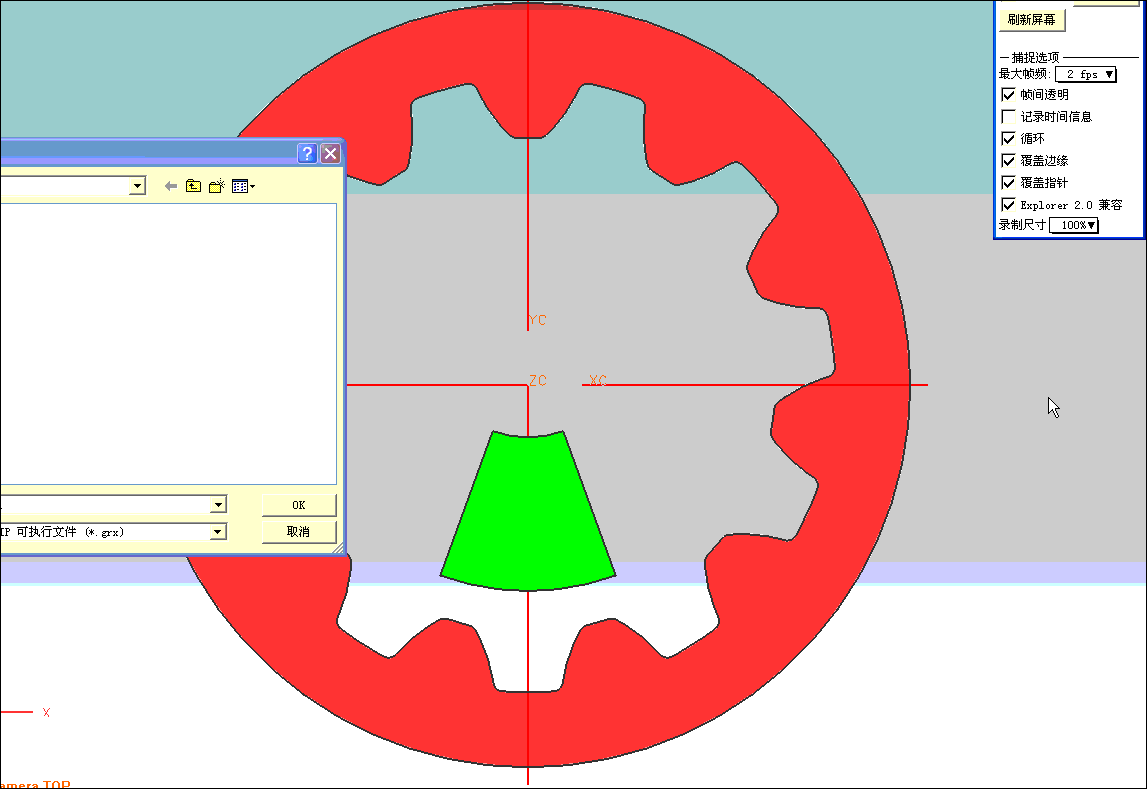

看一下一种特殊齿形的二齿差内啮合油泵的内转子展成动画：




这样就能看到需要加工的全部过程了。

deathen

LZ问下   这个两个三维实体  相互干涉切削的时候是怎么计算的？用的什么方法呢

刀疤五

hyfjy 发表于 2014-5-7 08:05


登录/注册后可看大图

做个动画看看？
看一下一种特殊齿形的二齿差内啮合油泵的内转子展成动画：

费老,提个意见,GIF动画最好能小于800K,因为卡.

hyfjy

deathen 发表于 2014-5-7 08:24


登录/注册后可看大图

LZ问下   这个两个三维实体  相互干涉切削的时候是怎么计算的？用的什么方法呢

在装配相关的零件时，如果只知道一个零件的较精密外形，要得到符合运动特征的配偶件，用UG操作比较有优势，编一段用于各自运动一个小单位区间的位置，然后布尔求减，当然在这之前要复制另一个，才好不断继续操作，这样操作一个完整的周期后，就得到了配偶件在运动状态下的共轭体。当然 只取一个完整的局部就够了，求解结束后，再进行圆周阵列就完成了配偶件的全部。可以看一下有关的论述。
