锥齿轮画图问题,跪求大神帮忙

[复制链接]
发表于 2014-5-6 18:36 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
我AUTOCAD画锥齿轮,现在已经有外锥距,齿宽,分锥角,齿顶角,齿根角,齿顶高,齿根高,齿顶圆直径,齿根圆直径,分度圆直径,齿轮的轴的直径,但是好像还缺参数画不出来,貌似类似安装距的参数,求大神告诉一下缺什么参数,并且给一下那个参数的计算公式,在此写过
发表于 2014-5-6 22:02 | 显示全部楼层

应该可以作二维图了

本帖最后由 hyfjy 于 2014-5-6 22:06 编辑

在锥齿轮副的计算中,还有一个轮冠距的参数,是决定齿轮最大外圆直径的顶点到锥顶的距离,当然这个参数可以计算出来,有以上你给定的参数是应该可以把二维图画出来的。
选定锥顶点,作锥齿轮轴线,在顶点上作分圆锥角,在这条线上取锥距,过大端锥距点作分圆锥母线的垂线为齿轮大端锥面,取定齿宽,作齿顶圆半径平行于轴线,是外圆顶点,过顶点作面锥母线,取锥顶点作根锥角,根据需要给出前平面到锥顶的距离,安装距是根据需要来进行设计的,一定是未计算的轮冠距加上某一个数,使得这个安装距是整数,或者是圆整过的小数。过轴线镜象画成的半边,打上剖面线,二维图就完成了。
根锥角是分锥角减去齿根角,面锥角是齿顶角加上分锥角。
发表于 2014-5-7 18:36 | 显示全部楼层
安装距为小数的偏多特别是差速器用锥齿轮
 楼主| 发表于 2014-5-8 00:41 | 显示全部楼层

点评

同样,如果在安装时,安装面到锥顶的距离允许60,中间要加一个2mm的调整垫片,那这个位置的锥齿轮公称安装距就应该是58mm了。  发表于 2014-5-8 11:58
安装距一般是设计者根据结构需要给出的一个参数,例如行星齿轮的球面定位半径是70,中间有一个1.5mm的垫片,那球面的公称直径就应该是68.5了。  发表于 2014-5-8 11:56
发表于 2014-5-8 11:58 | 显示全部楼层
安装距不是齿轮副计算过程中直接得出的参数,而是结构参数,是设计者给定的。
发表于 2014-5-8 19:08 | 显示全部楼层
费老正解!
发表于 2014-5-11 09:30 | 显示全部楼层

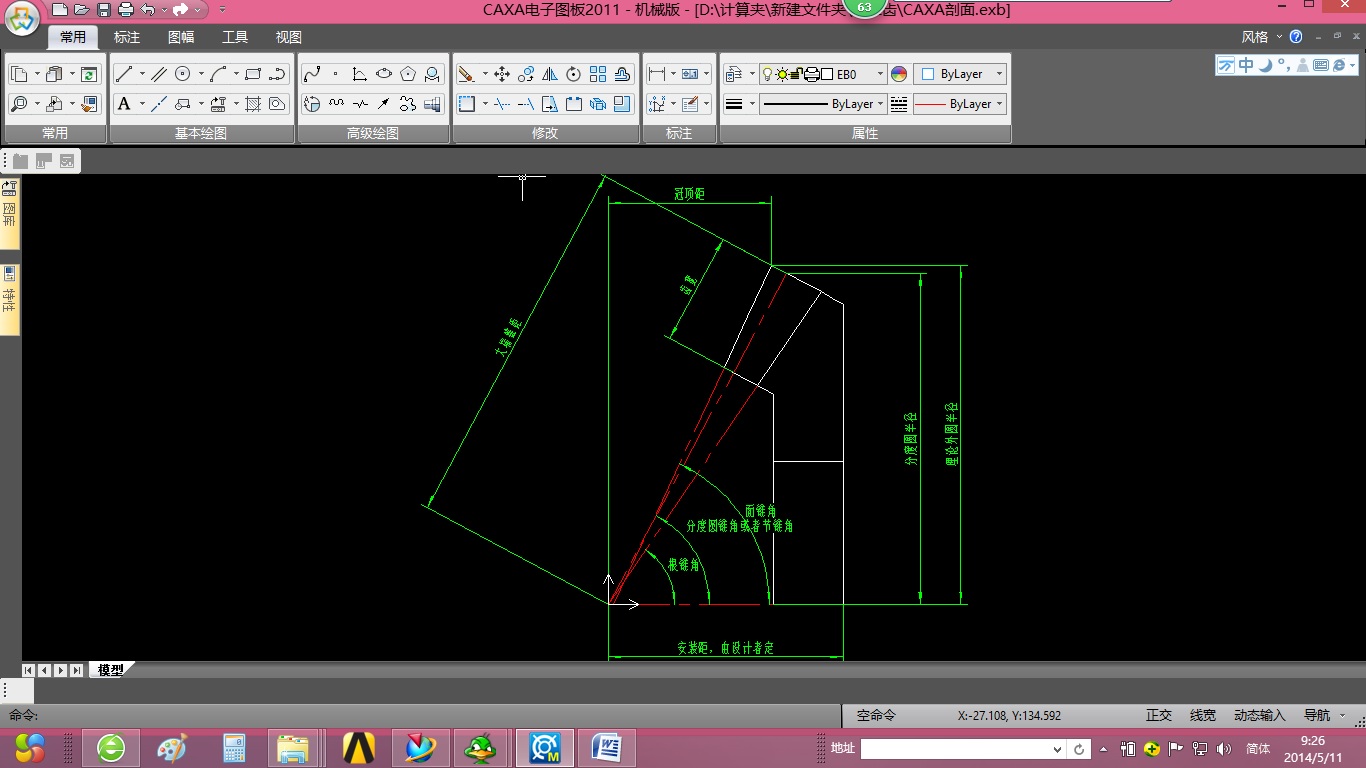

半边锥齿轮的剖面图:



CAD文件:

锥齿轮剖面.zip (15.76 KB, 下载次数: 15)
