请各位高手帮忙算一下齿轮

mosta-lwj · 发表于 2010-8-25 15:15

您需要登录才可以下载或查看，没有账号？注册

x

我现在有一个NGW的行星齿轮，太阳轮：M为0.65 Z为11 行星轮：Z为11 齿轮环：Z为34，
请各位高手指教，我该怎样去算这组齿轮的啮合角和变位系数呢？还望各位高手指教。非常感谢！！

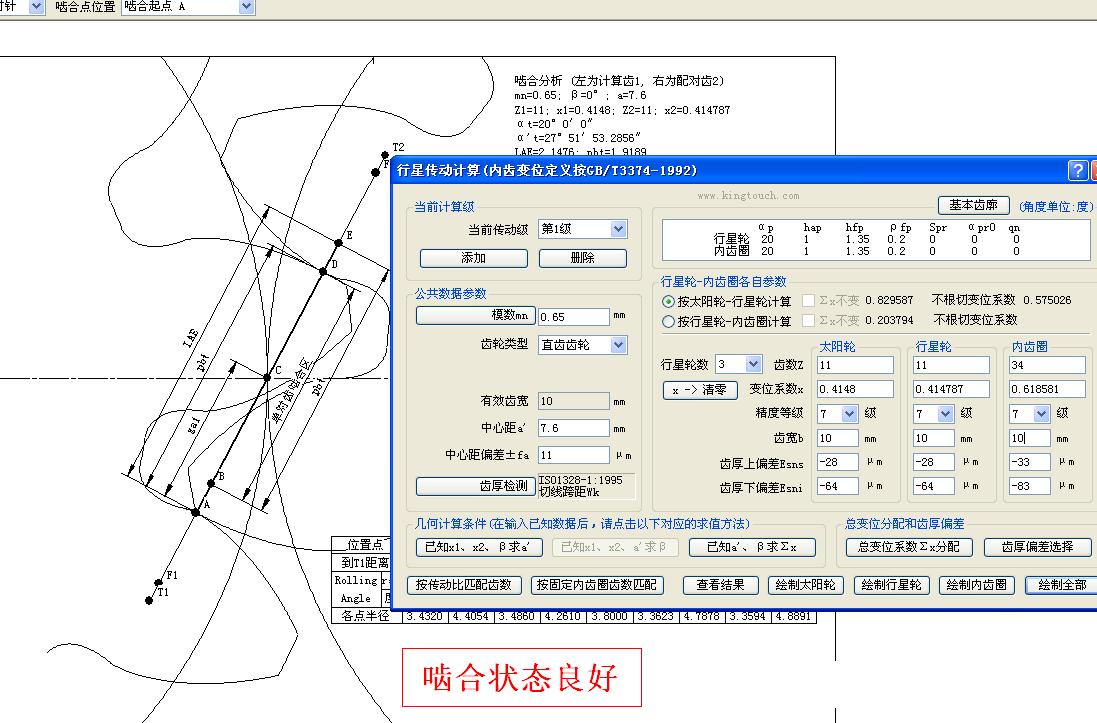

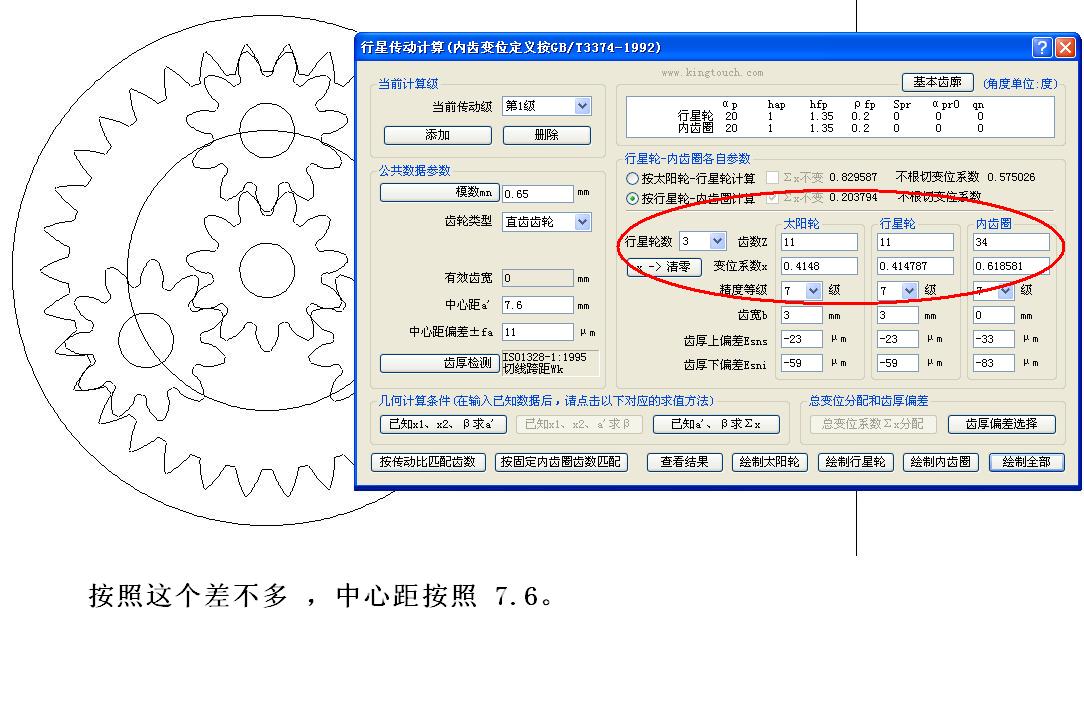

niuershiye · 发表于 2010-8-25 17:04

本帖最后由 niuershiye 于 2010-8-25 21:31 编辑

===================

hesheya · 发表于 2010-8-25 19:39

这个还是老牛爷最拿手，呵呵

双环285 · 发表于 2010-8-25 20:09

楼上兄弟，能不能把你换算软件让大家分享一下

mosta-lwj · 发表于 2010-8-26 10:57

高手，能不能把你的软件告诉我一下呢？我非常想了解你是用什么软件来计算的，我的电子邮件是：mosta-lwj@163.com,非常感谢！！

mosta-lwj · 发表于 2010-8-26 11:02

还有，如果是用手工去计算，我们应该按什么的步骤去计算呢？请多多指教，

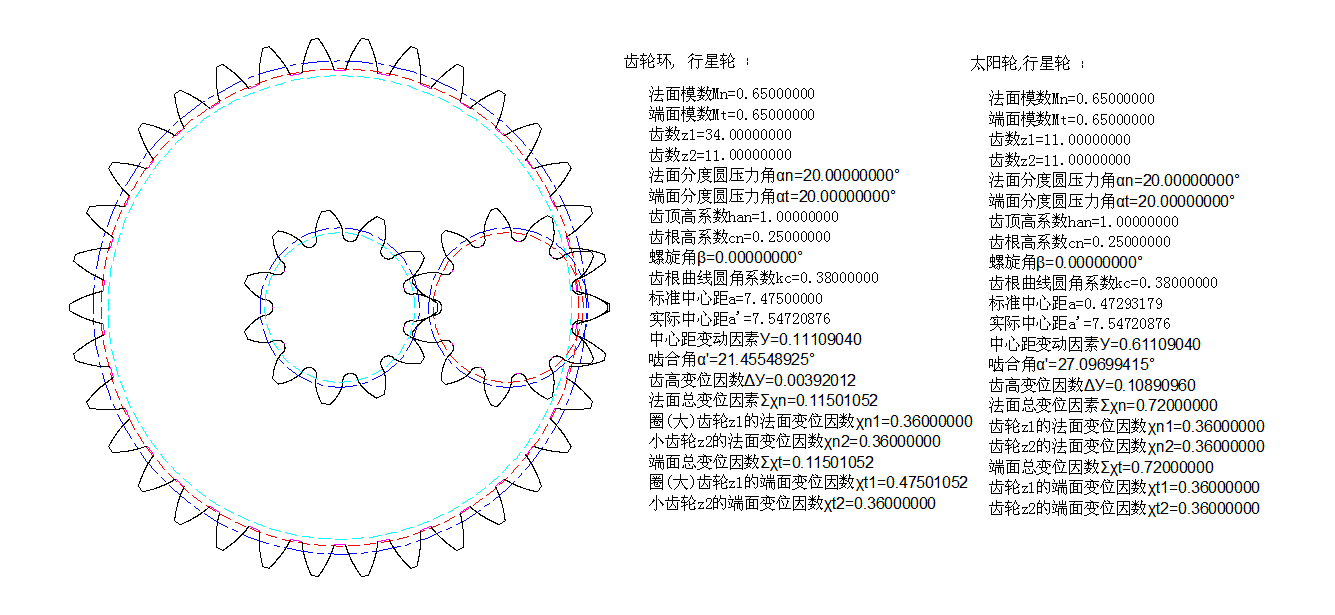

48824305 · 发表于 2010-8-26 12:07

本帖最后由 48824305 于 2010-8-26 12:59 编辑

都信息时代了,手工无法计算.

m065z11z11.rar (384.49 KB, 下载次数: 67)

48824305 · 发表于 2010-8-26 12:58

都信息时代了,手工无法计算.

m065z11z11.rar (384.49 KB, 下载次数: 22)

cui_zongjun · 发表于 2010-8-26 15:18

本帖最后由 cui_zongjun 于 2010-8-26 15:38 编辑

高手很多呀，请给我算一个简单的二级行星减速机齿数分配，要求一级减速比6、二级减速比4，两个小太阳轮的齿数17、模数1、圆柱直齿轮，请给算出这两级行星轮、内齿圈的齿数等参数，多谢！

niuershiye · 发表于 2010-8-26 19:32

本帖最后由 niuershiye 于 2010-8-26 20:13 编辑

高手很多呀，请给我算一个简单的二级行星减速机齿数分配，要求一级减速比6、二级减速比4，两个小太阳轮的齿 ...
cui_zongjun 发表于 2010-8-26 15:18

登录/注册后可看大图

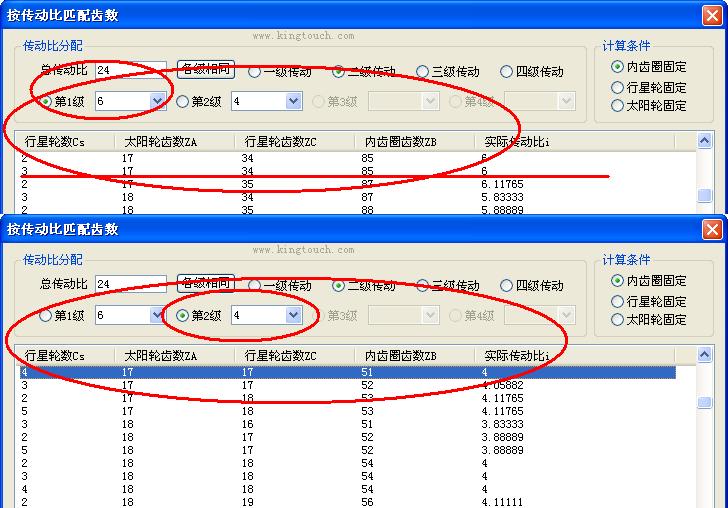

只是从传动比（6 & 4）角度是这个样子。

================
第二级模数、中心距从强度角度都应当大。

细节设计，由于原始给定的就不合理，作细了也意义不大。
