======插齿紧急求助======

452571055 · 发表于 2010-8-24 09:08

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 452571055 于 2010-8-24 15:28 编辑

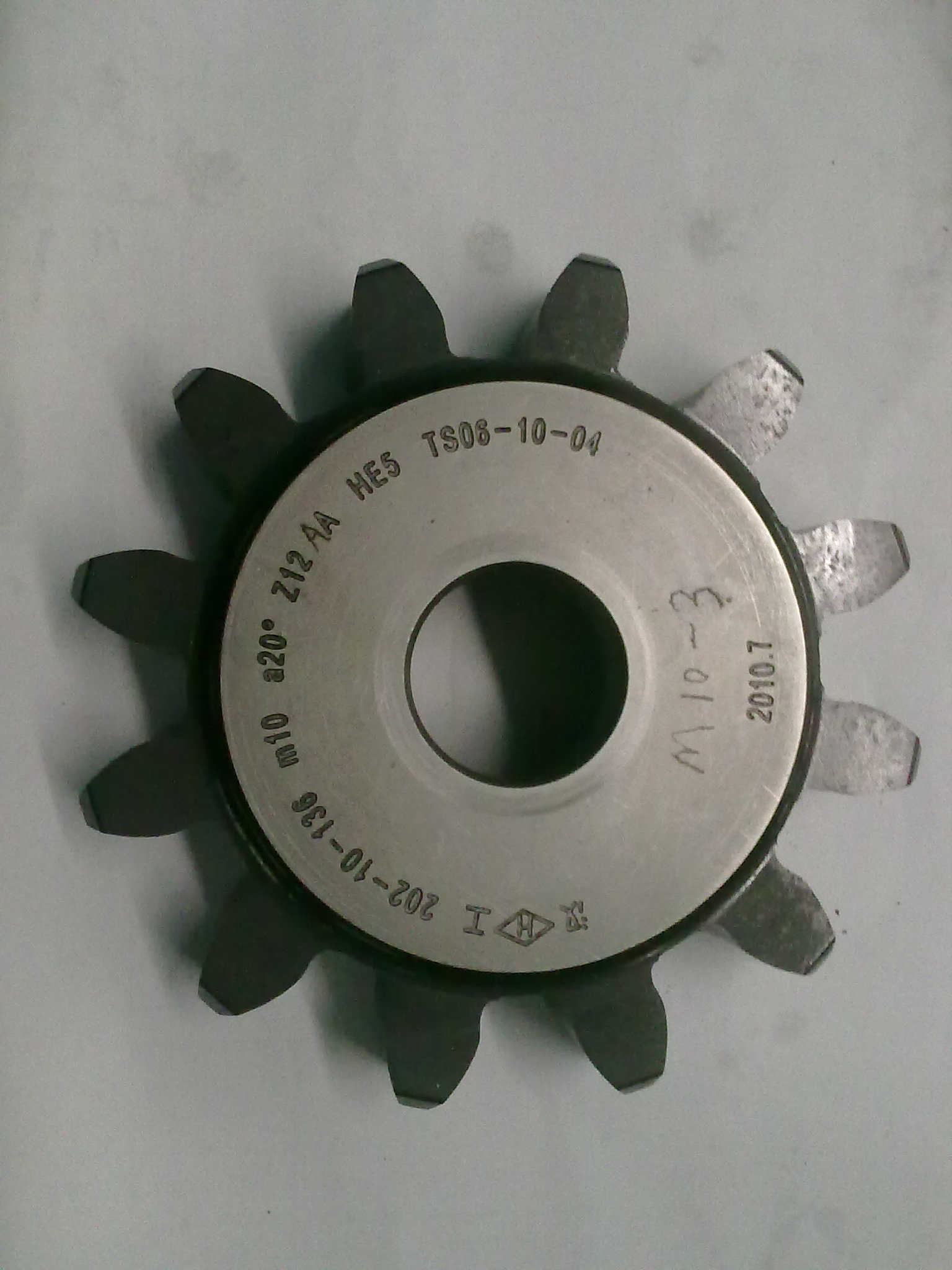

刀具参数

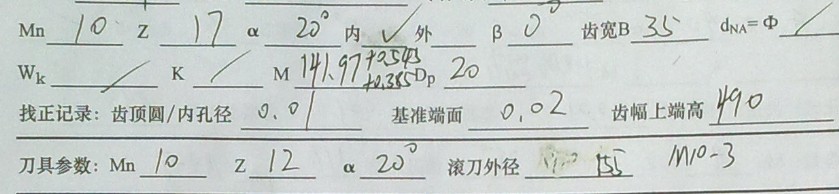

工件参数

紧急求助插齿高手
1.  像这样的内齿工件齿数-刀具齿数小于17的插齿  是否会产生根切  是怎么计算出来的
2.  内齿压力角20度28度或者其它的压力角用量棒测量如何确定进刀系数？
   进刀系数是否随着因为啮合点发生变化进深变化一直再发生变化？
   是否和刀具也有关系不同的刀具或者相同的刀具刃磨后也会变化？
3.像这样少齿数的活应该如何加工

452571055 · 发表于 2010-8-24 15:29

:sleepy:请高手指点啊！！！

48824305 · 发表于 2010-8-24 15:49

工件齿数17,不会发生根切

hyfjy · 发表于 2010-8-24 19:02

有点危险，切入干涉计算了么？

452571055 · 发表于 2010-8-25 11:41

回复 hyfjy 的帖子

我不知道怎么计算你能教我么

452571055 · 发表于 2010-8-25 16:46

。。。。。。。。。。。。。。。。。。。

hyfjy · 发表于 2010-8-25 22:17

今天太迟了，明天吧。对不起了。

hyfjy · 发表于 2010-8-26 20:49

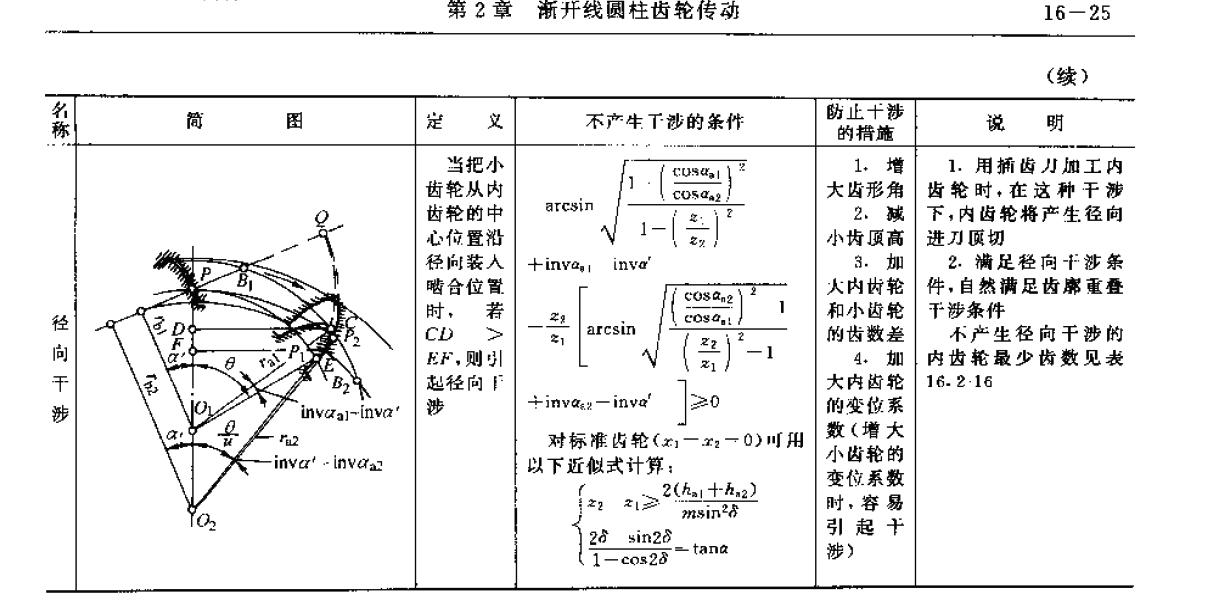

发二份图，一分是资料上载下来的，另一份是从书上转抄下来的，对这一问题有用，算一下就行。

插齿刀不产生径向干涉的条件.pdf (21.46 KB, 下载次数: 14)

我就不太想算了，资料上的字太小，作成PDF格式可以看得清。

452571055 · 发表于 2010-8-26 22:40

回复 hyfjy 的帖子

谢谢哈我研究研究

严东方 · 发表于 2010-8-27 10:26

应该干涉，17个齿，应该用10个齿的，不会干涉，11个齿的都危险。
