齿轮问题

lujiecai · 发表于 2010-8-19 15:46

您需要登录才可以下载或查看，没有账号？注册

x

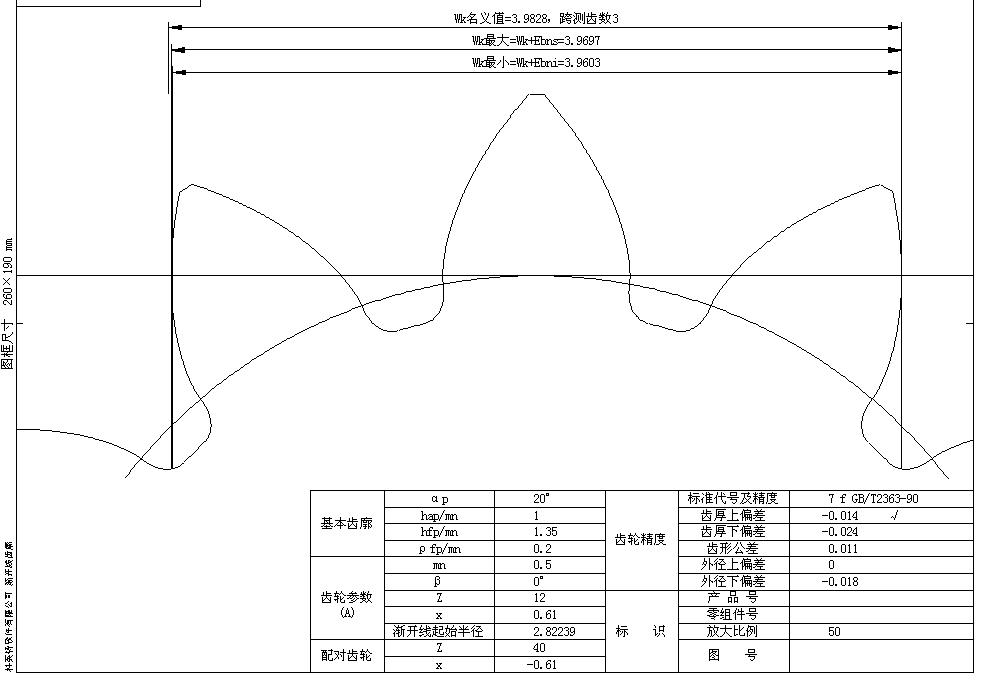

用滚齿机滚直齿,具体参数如下:M=0.5 Z=12 X=0.61 滚刀参数:0.5 角=2°14' 顶切（包装注明的） A级，因为是变位齿轮，但是当公法线达到要求的时候，齿顶变尖。请问高手，这是为什么？有可能是什么原因，公法线达不到要求

qnf · 发表于 2010-8-19 21:06

模数为0.5，直径为25的小模数滚刀的螺旋升角应该为1°14′。您的刀架角度大了，齿顶才有可能变尖，请检查刀架角度是否正确。

LILI12345FYFY · 发表于 2010-8-20 09:41

核算一下工件的外圆是否大了。

niuershiye · 发表于 2010-8-20 10:19

这组数据就是“尖”了！

博业齿轮 · 发表于 2010-9-9 23:06

这个数据做出来的齿轮不尖就怪了

飞腾立体 · 发表于 2010-9-12 22:15

变位系数大肯定变尖了，正常的。

流得滑333 · 发表于 2010-9-13 16:02

楼上的都说了，我也不多说了
