这是什么类型的齿轮

xc235 · 发表于 2014-4-19 21:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

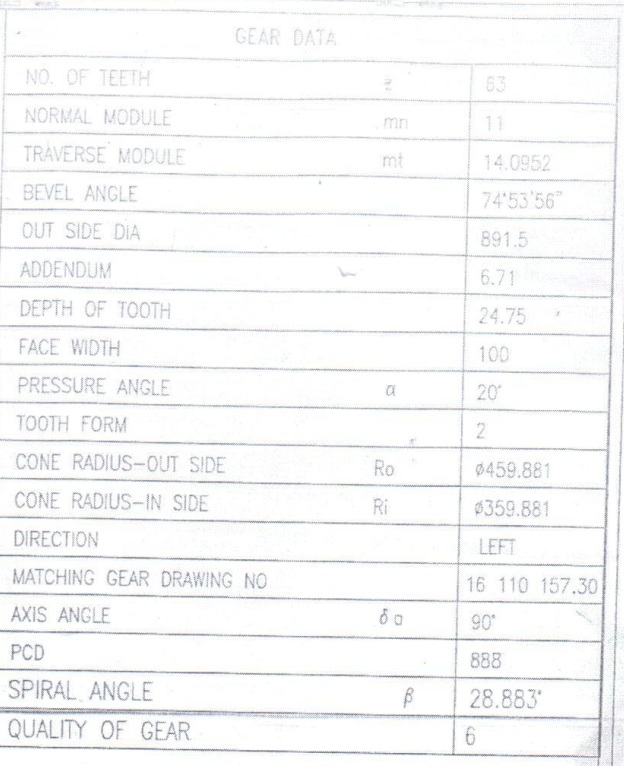

请问这是什么类型的齿轮？缺参数么？

syp24738839 · 发表于 2014-4-19 22:19

螺伞齿轮

xc235 · 发表于 2014-4-20 08:43

请问用UG的齿轮模块能做出来这个么？
用那个模块呢

hyfjy · 发表于 2014-4-21 08:40

xc235 发表于 2014-4-20 08:43

登录/注册后可看大图

请问用UG的齿轮模块能做出来这个么？
用那个模块呢

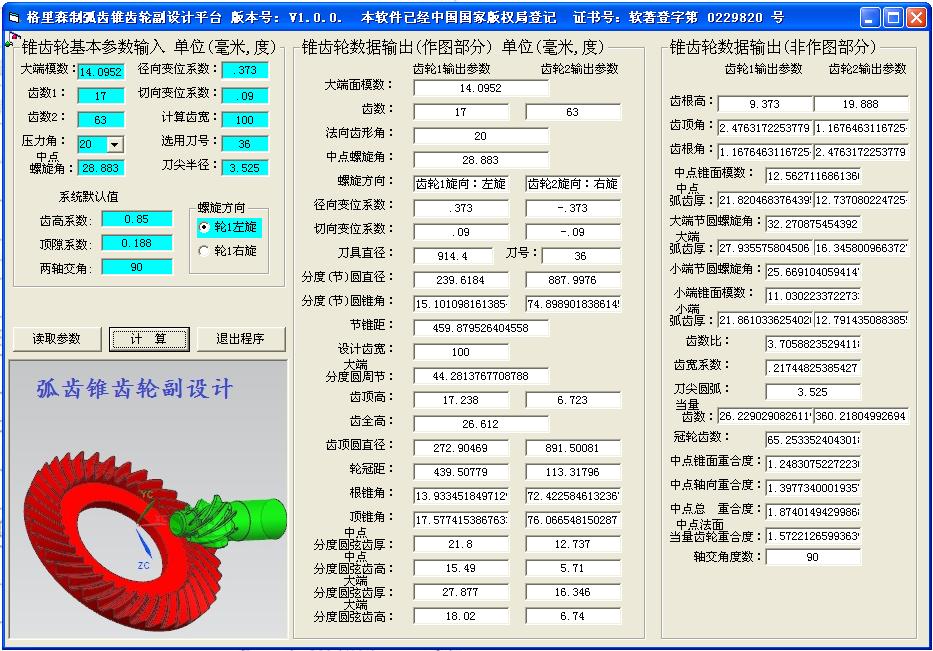

因为有螺旋角故基本可以用格里森制弧锥齿轮副来表达这样的参数，计算界面如下：

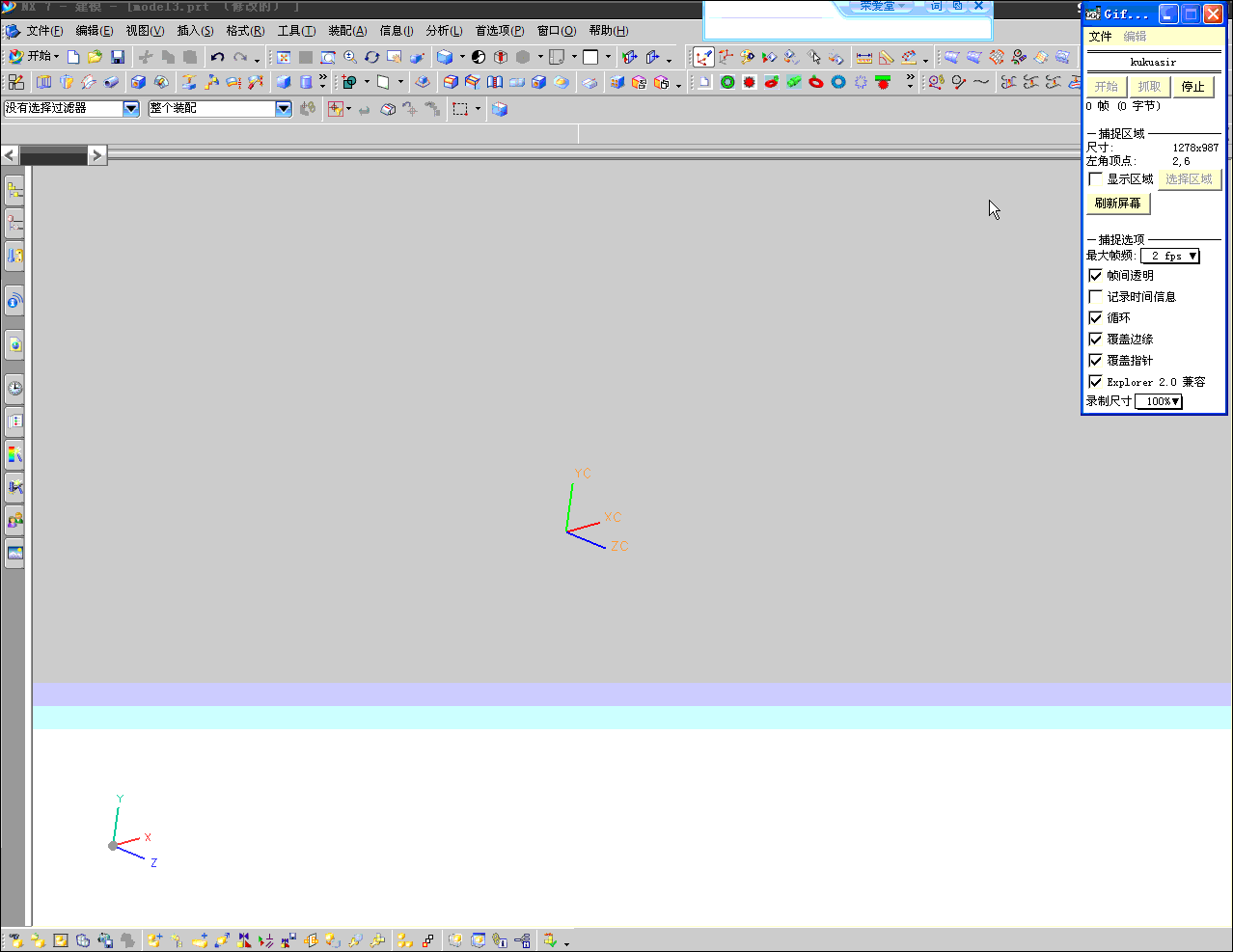

三维建模过程如下：

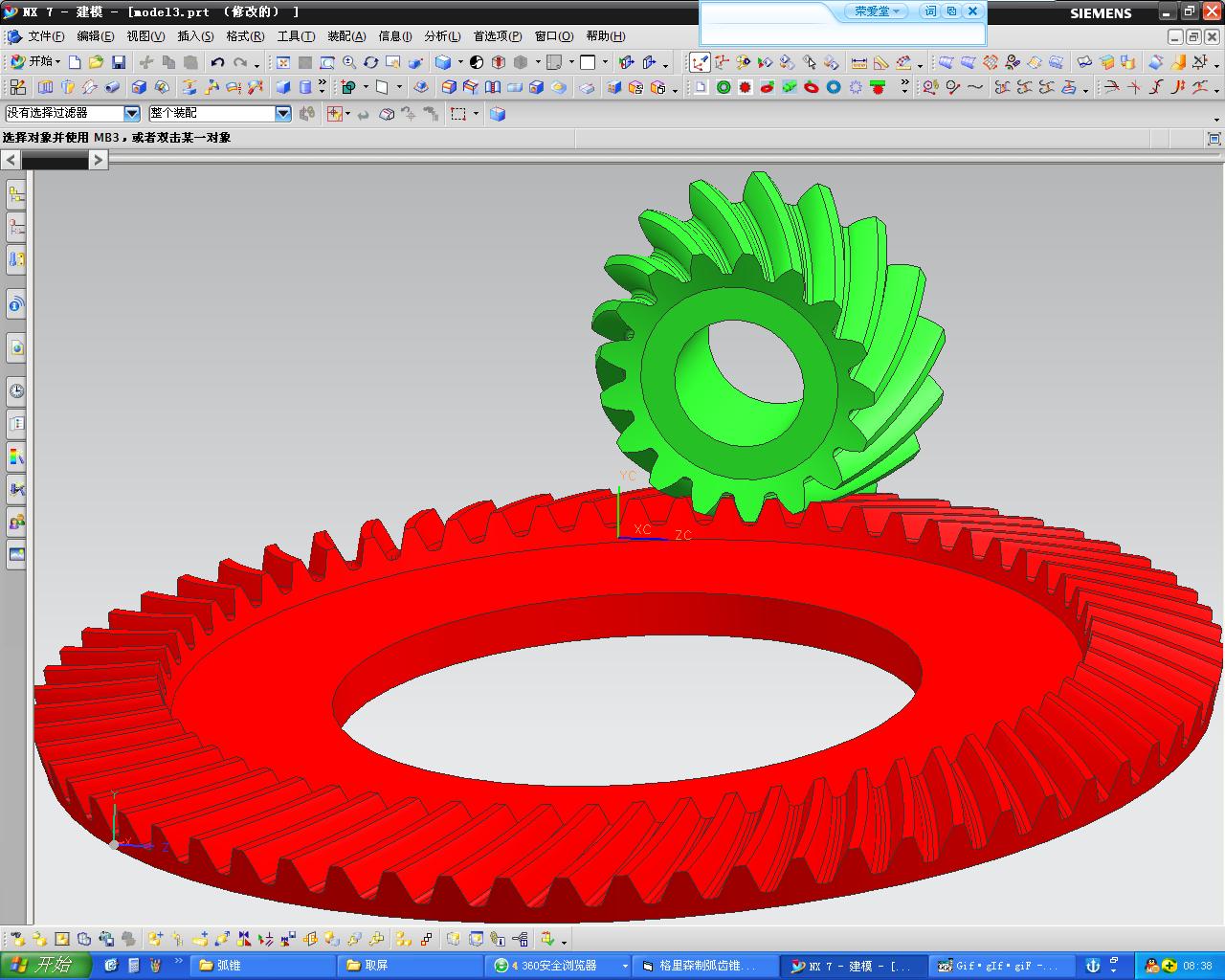

三维截屏图：

xc235 · 发表于 2014-4-21 08:59

hyfjy 发表于 2014-4-21 08:40

登录/注册后可看大图

因为有螺旋角故基本可以用格里森制弧锥齿轮副来表达这样的参数，计算界面如下：

hyfjy你的挂件似乎比UG带的速度快很多啊
看了你的计算参数和图纸的有点不一样
是否是因为标准不同造成的

谢谢回复

xc235 · 发表于 2014-4-21 09:27

hyfjy 发表于 2014-4-21 08:40

登录/注册后可看大图

因为有螺旋角故基本可以用格里森制弧锥齿轮副来表达这样的参数，计算界面如下：

刀盘直径是怎么计算的呢

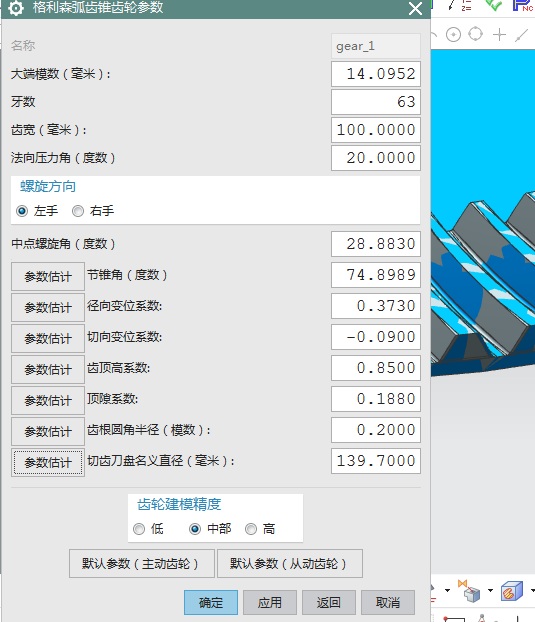

UG自带的模块评估出来的刀盘直径才100多

hyfjy · 发表于 2014-4-21 22:25

xc235 发表于 2014-4-21 09:27

登录/注册后可看大图

刀盘直径是怎么计算的呢
UG自带的模块评估出来的刀盘直径才100多

在计算中可以看到，在90度轴交角下，大小轮的节锥角与你的图是一致的，大轮的大径，节锥距，小端锥距，这些主要参数都是几乎相等的，原图设计的径向变位系数，并不是格制齿轮图表上给出的公式，齿高系数及顶隙系数也不是格制的标准，所以说，一套来路不明的锥齿轮副，设计的原则是重新进行再设计，并且应该进行优化设计才是设计人员应有的基本素质吧。

hyfjy · 发表于 2014-4-22 08:21

从原图上看，原先的设计是摆线型齿线的等高齿，改成格制后，大端的全齿高是加高的，小端是明显减少的，这就是二种制式的差别，但目前似乎没人能把正确的等高齿的模型建出来，至少没有任何人在本论坛敢于贴上自己的等高齿的模型，而弧齿锥齿轮的模型是代替等高齿的一种变通办法了。原来给定的螺旋角，根据格制齿轮的设计是放在齿宽的中点位置的。

xc235 · 发表于 2014-4-22 13:41

首先再次感谢hyfjy版主的回复让我受益颇多

请问怎么判断是弧齿还是摆线齿呢？能否推荐一本书！论坛上资料很多看的我眼花缭乱

另附上客户刚发过来的模型

xc235 · 发表于 2014-4-24 09:23

自己顶起
各位路过高手请解答下吧
