结合齿倒尖角细节技术要求探讨！

jacmwg · 发表于 2014-4-14 17:02

您需要登录才可以下载或查看，没有账号？注册

x

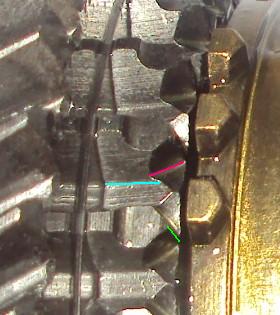

针对结合齿的倒尖角，附图中的三个线条所处几何元素之间的关系以及各个几何元素自身有何特别技术要求，有人能说的很清楚么？

jacmwg · 发表于 2014-4-14 17:07

有人说，上附图中，红色线条与蓝色线条能相交于一点是比较好的，但具体为什么好，我也没有想清楚，还有，绿色线条处倒角后形成的棱线的技术要求，具体应该如何要求才比较好，以上几个元素如何设计对换档会起到比较有利的影响，求解！

fawcgzmg · 发表于 2014-4-15 05:47

相交说明倒梅角倒到齿根，如果没有倒到齿根有可能和齿套梅角的齿顶干涉，造成无法换挡。绿色线条倒角后的棱线可以要求宽度小于0.1

thunder_cq · 发表于 2014-4-15 11:50

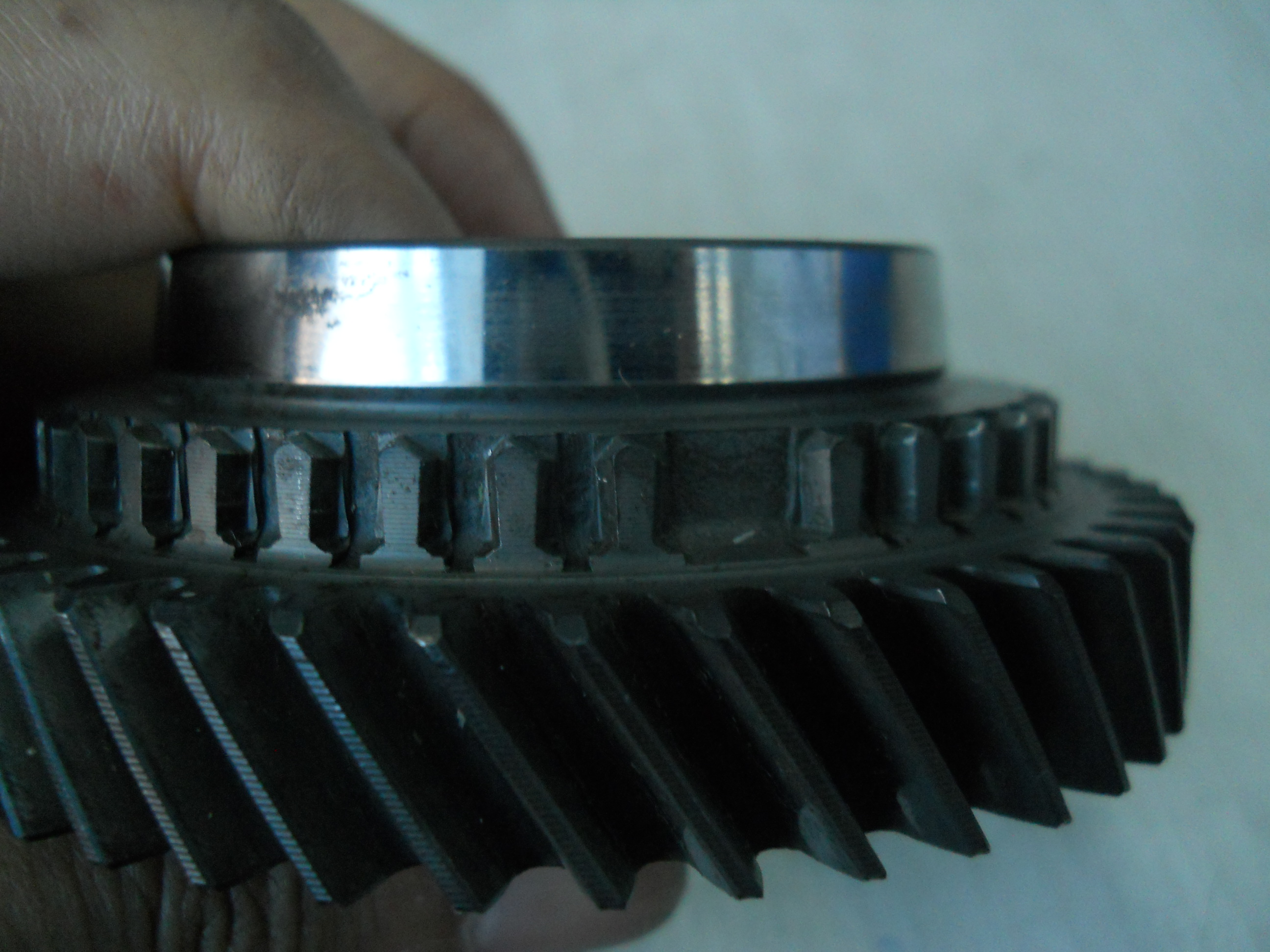

这个与你的区别，你那是加加工的，我这是精锻的整体式的，你说的那三根线：齿根那一个没什么作用，

luomo226 · 发表于 2016-6-2 21:32

这个产品目测不符合工艺要求，车间主任拉出去……

cherry.x · 发表于 2016-6-3 09:34

此参数对同步器性能影响比较大，建议做个专题分析。

刀疤五 · 发表于 2016-6-3 16:36

luomo226 发表于 2016-6-2 21:32
这个产品目测不符合工艺要求，车间主任拉出去……

来一张规范的图纸,讨论.

luomo226 · 发表于 2016-6-3 18:55

刀疤五发表于 2016-6-3 16:36
来一张规范的图纸,讨论.

红线最少要加工到褐色？还是什么颜色的那条线下面，保证挂挡不干涉……

zl3264507 · 发表于 2016-6-4 08:34

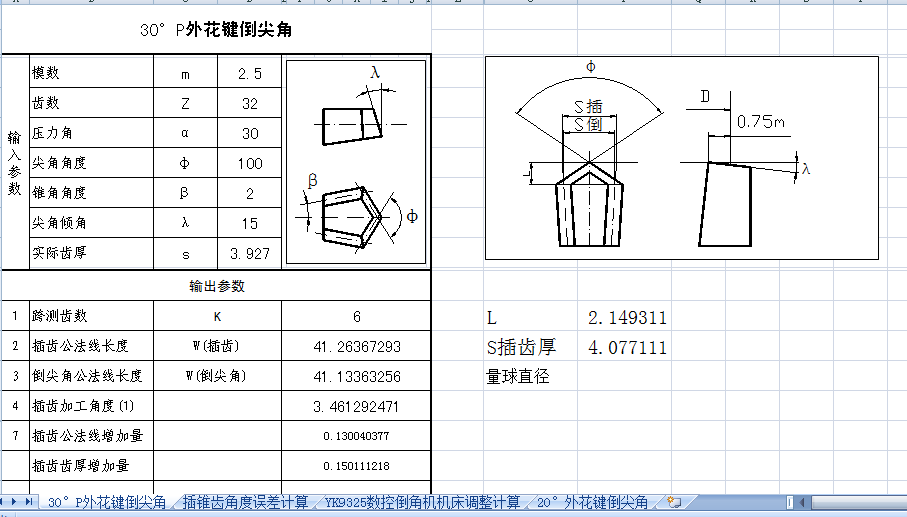

插倒锥接合齿的工艺计算.PDF (65.48 KB, 下载次数: 49) 这个论文说的非常清楚。

zl3264507 · 发表于 2016-6-4 08:41

结合齿倒尖角
