求助高手解答如此刀花

452571055 · 发表于 2010-8-14 21:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 452571055 于 2010-8-16 08:52 编辑

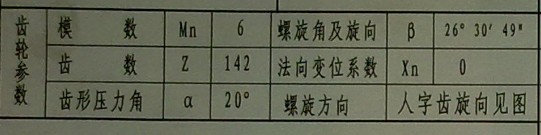

齿轮参数

刀具参数
模数  6
压力角 20
螺旋角 3°25′
头数  1
排数  9
外径98
长度92

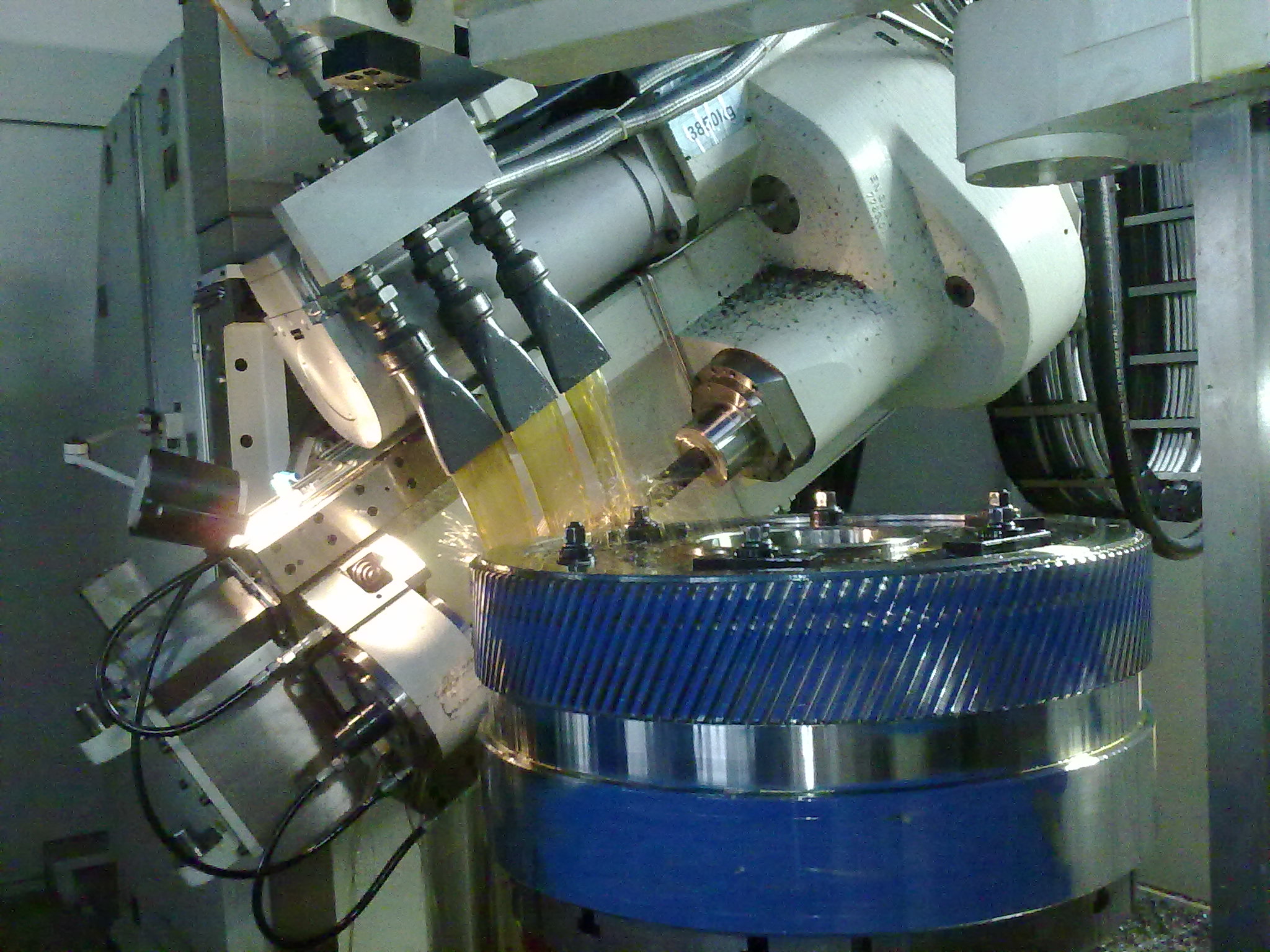

一把左旋刀干两个旋向  先干右旋  刀架角度29°55′49″
第一刀进11 走刀大概2.6 结果第一刀结束后  下面边牙打了3个

然后换刀参数一样  对刀

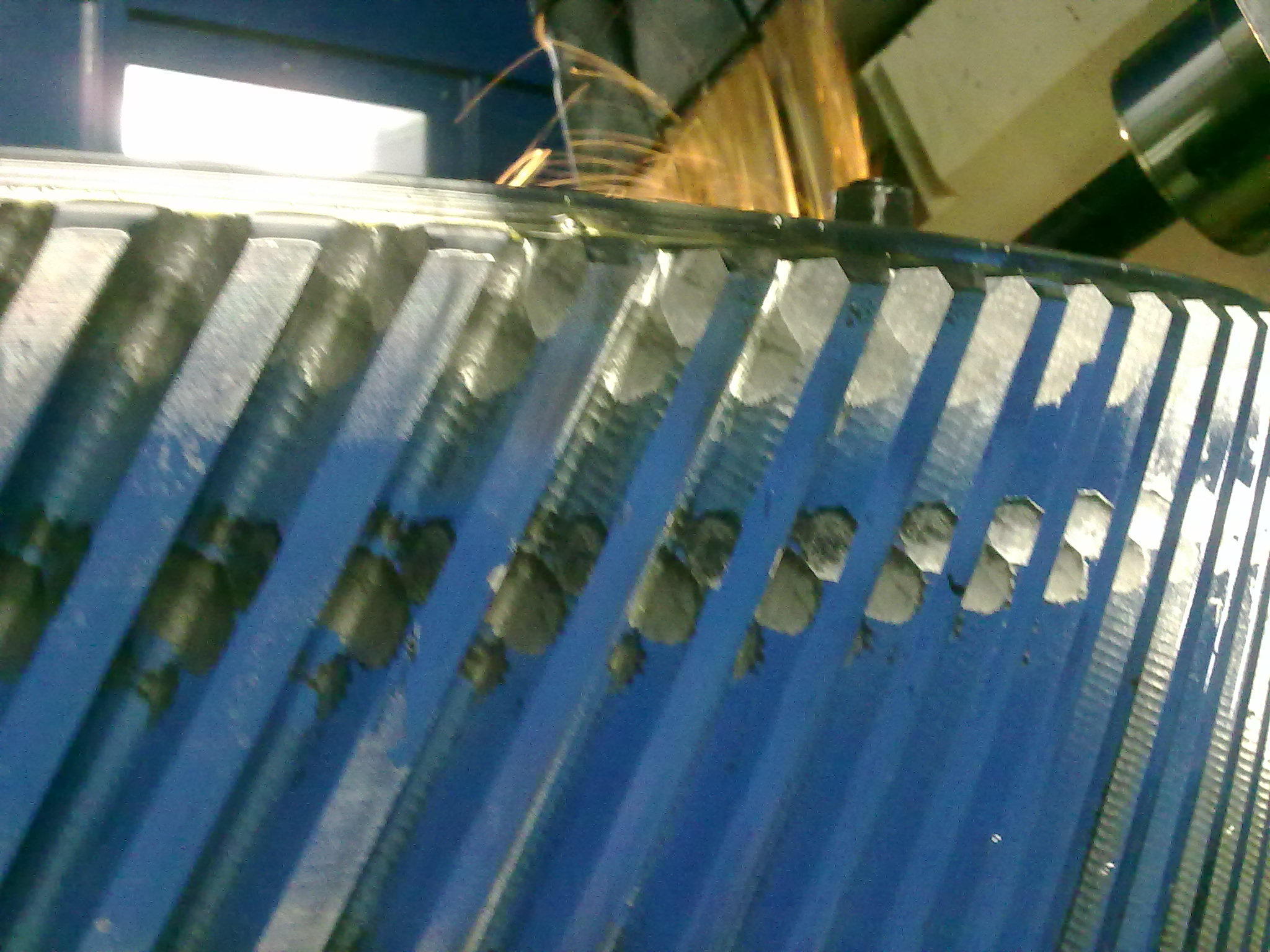

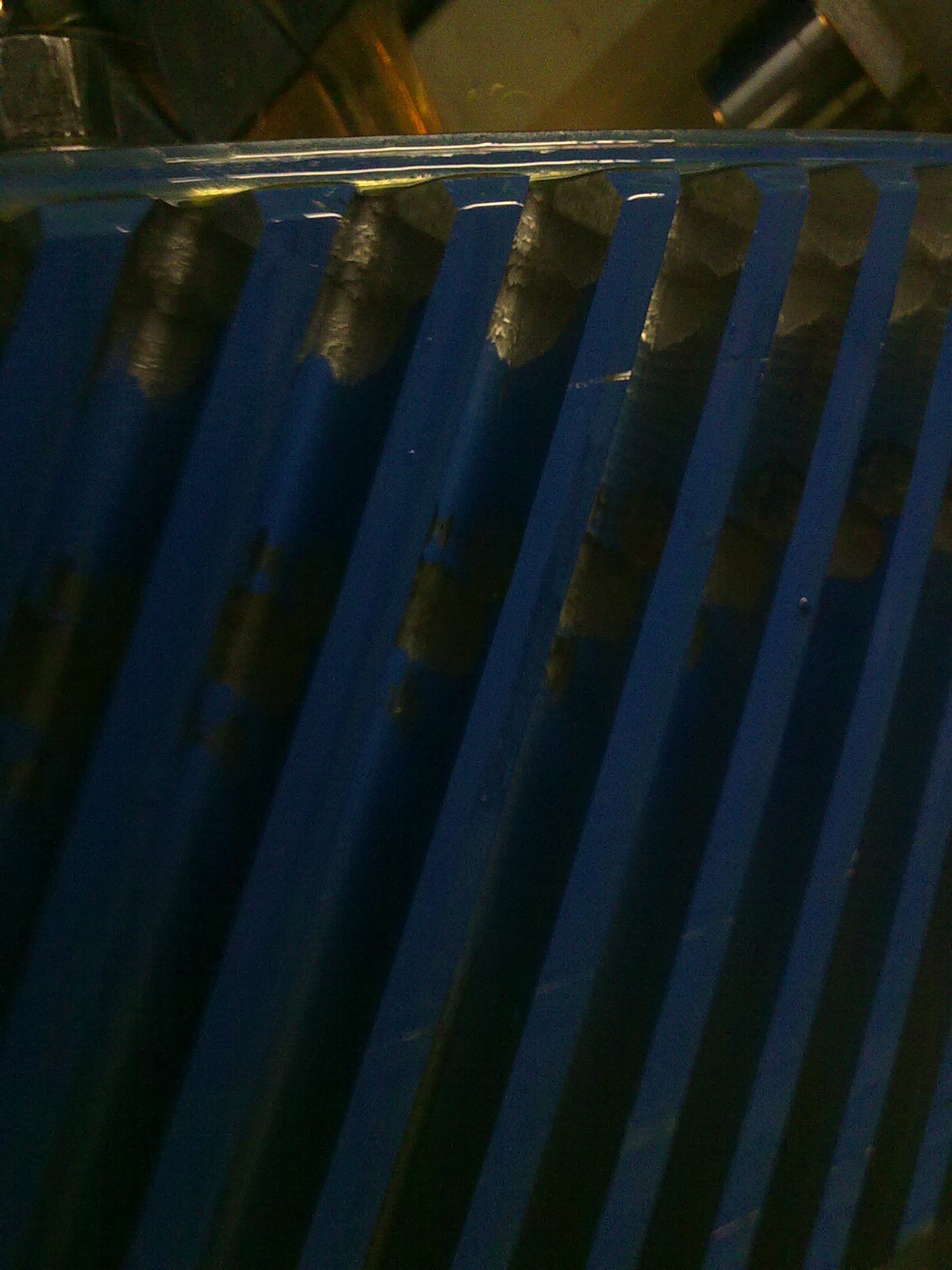

未动z轴发现刀花异常  两边齿面有两路刀印

上面是走刀痕迹
中间是对刀痕迹

需要解决问题
1. 反旋向干大螺旋角活会影响齿形吗
3.什么原因照成打刀
2. 这个刀印是否是上下边牙吃刀照成
3.如何解决这类问题

请教各位同仁谢谢

tf382601 · 发表于 2010-8-15 01:05

滚斜齿轮时看下刀的中心是不对正齿轮的中心。刀太靠边有时就会出现打刀现象。

tf382601 · 发表于 2010-8-15 01:06

基本不会

tangshengjian · 发表于 2010-8-15 07:44

工件是否夹紧,刀杆是否窜动

hyfjy · 发表于 2010-8-15 08:34

从工艺角度说，走刀量太大是主要原因
原先的滚过一刀的齿轮由于走刀量太大，已有偏移
所以对刀是有一定问题的，存在的实际上是坯料的螺旋角与你要的已经不一致了，如果余量尚大，只能小走刀量，小吃刀量试试看了。

hyfjy · 发表于 2010-8-15 08:39

只要快，这个坯料废了值多少钱啊
是私人的小企业么。
不科学的加工方法，带来的只能是更大的浪费。这里不是技术问题，纯粹是不按机床的工作要求乱使用的典范。

yuchunjin · 发表于 2010-8-15 09:40

从刀纹上看不像是走刀快造成打刀，到好像是滚刀未夹紧或刀杆轴有窜动所至。

452571055 · 发表于 2010-8-15 09:48

此活特急件
刀具太短  刀齿全部参与切削  左右刀齿边牙都吃刀用的是逆铣  左边牙吃刀受力相当大对中刀位更偏在这样的情况下  我用的是右边第二排成型齿轮  这样避免左边牙受力过大  而让右边牙适当吃刀
在我接班的时候  刀具以打边牙  于是我分析原因
走刀过大  边牙受力过大
对刀后试切 0.5
发现右齿面有边牙吃刀痕迹  但是几乎摸不出台阶
走一段用齿厚卡尺测量进刀
此时我转速40  走刀1.42
加工平稳

452571055 · 发表于 2010-8-15 09:50

回复 hyfjy 的帖子

第一刀结束后齿向外圆一切正常

452571055 · 发表于 2010-8-15 09:50

回复 tf382601 的帖子

刀具长度过短

两边边牙都吃刀
