请教链轮滚刀的导程

wtony · 发表于 2010-8-13 10:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我们厂里滚齿有一50.8*22.25的链轮滚刀，但是磨刀的时候需要刀具的导程以及参数，请教各位专家师傅有谁知道链轮滚刀的参数，清留言，在下不胜感激！（急啊~~~）
38.1也需要！！！

hesheya · 发表于 2010-8-13 11:02

这个需要你滚刀的设计尺寸

齿轮光泽 · 发表于 2010-8-13 12:35

本帖最后由齿轮光泽于 2010-8-13 16:14 编辑

是否容屑槽的螺旋导程?一般滚刀端面刻有,如确没有下午上班告知你.

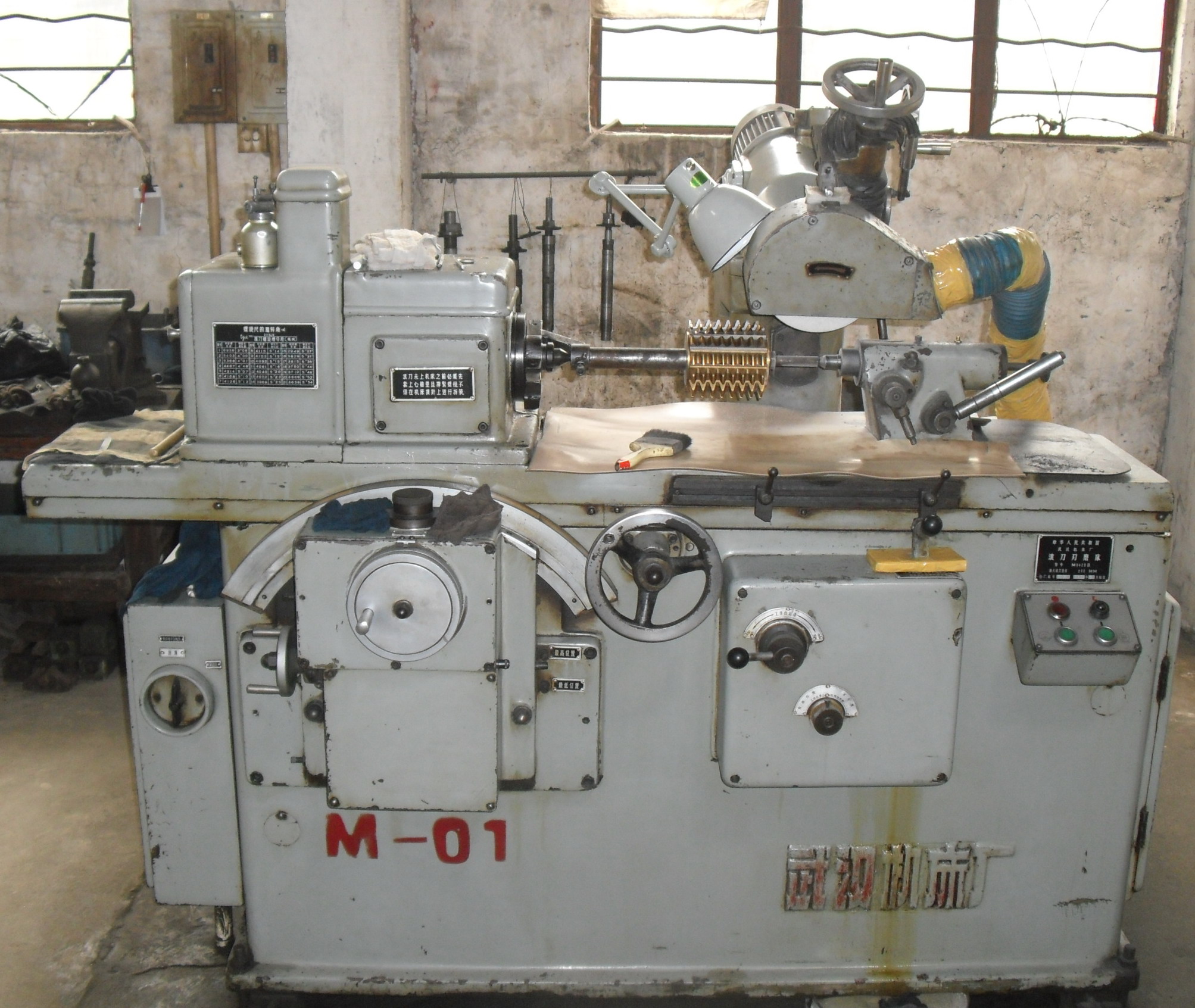

我厂正在使用的链轮滚刀是50.8*28.58(贵厂的是50.8*22.25略有不同)螺旋角是7度16分,容屑槽的螺旋导程是3178,使用的滚刀刃磨床是武汉机床厂生产的的M6420B(见下图),如果你也是使用这种滚刀刃磨床,即使看不清导程数据也可以教你使用方法!

vbyu1987 · 发表于 2010-8-13 15:43

一般滚刀会标出来的。。。

wtony · 发表于 2010-8-17 13:26

回复 hesheya 的帖子

谢谢你了，我的也是28.58的，我标错了，呵呵，不过刀具上标注的导程是3168，谢谢你了！

wtony · 发表于 2010-8-17 13:27

导程是S吧，S=NP
上面标注的是SK3168 可是这个意思吧

陆壹 · 发表于 2010-8-17 18:23

问我，QQ914330248

我本农夫 · 发表于 2010-8-23 23:59

链轮导程等于链轮节距齿轮导程等于模数乘以π 链轮刀容屑槽计算更是简单的
