齿轮齿厚公差怎么选取

wkglit · 发表于 2014-4-11 12:15

您需要登录才可以下载或查看，没有账号？注册

x

在公差界面Tolerances中，Tooth thickness deviation中有很多公差选项，一般计算时选哪个比较好？
有没有这方面的理论依据，希望高手不吝赐教！

whoabc · 发表于 2014-4-11 12:23

在机械设计手册中有提到，根据齿轮的精度等级、法向模数和分度圆直径可以选取齿厚极限偏差代号，然后就可以计算齿厚公差了

wkglit · 发表于 2014-4-11 13:01

whoabc 发表于 2014-4-11 12:23

登录/注册后可看大图

在机械设计手册中有提到，根据齿轮的精度等级、法向模数和分度圆直径可以选取齿厚极限偏差代号，然后就可以 ...

手册中是有，但是kissoft中是选择代号，这些代号怎么确定？

whoabc · 发表于 2014-4-11 13:50

kisssoft中是根据DIN3967标准的，你可以查一下

niuershiye · 发表于 2014-4-11 14:09

whoabc 发表于 2014-4-11 13:50

登录/注册后可看大图

kisssoft中是根据DIN3967标准的，你可以查一下

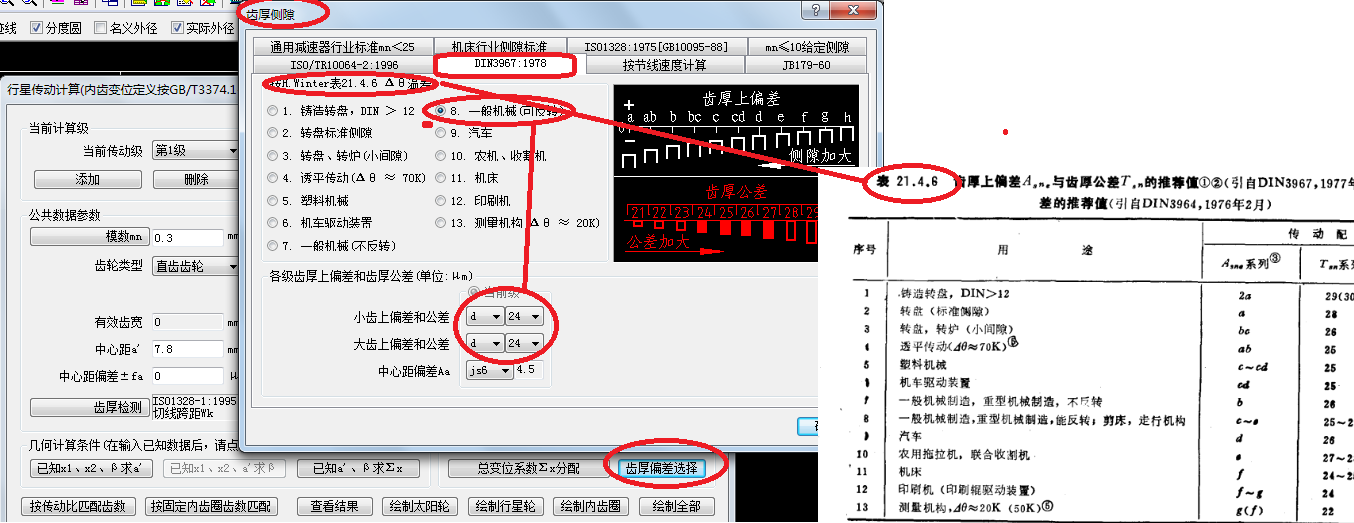

DIN 3967-1978 & <机械零件》

wkglit · 发表于 2014-4-11 14:22

whoabc 发表于 2014-4-11 13:50

登录/注册后可看大图

kisssoft中是根据DIN3967标准的，你可以查一下

这个中文版的在这：DIN 3967 侧隙齿厚偏差齿厚公差原则(完整中文版)
http://www.gearbbs.com/thread-110258-1-1.html
ISO1328的最新标准没有找到

seekyong · 发表于 2014-4-26 19:12

niuershiye 发表于 2014-4-11 14:09

登录/注册后可看大图

DIN 3967-1978 &

你这个软件不错啊

是什么的?
