齿轮秃顶

syspack · 发表于 2010-8-11 10:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

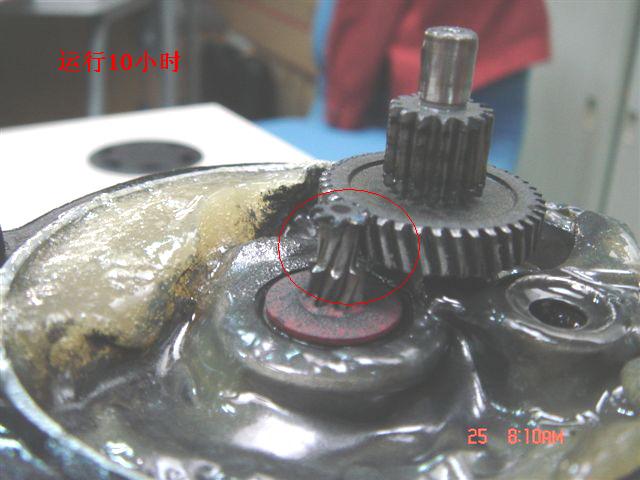

我们公司的串激马达，转子齿和斜齿轮配合的地方磨损严重，30~200个小时就直接把转子齿磨光了，试过好几种硬度配合都不行。请问：转子齿硬度HRC50-55，斜齿轮硬度：HRC45-48 是否合理？转子空转转速26000RPM，---转子齿7齿，齿顶圆6.8mm---斜齿轮39齿，厚度5mm，齿顶圆35mm；中心距OK，齿侧间隙OK，声音OK，齿轮材料：SNCM21；各位有何见解？有没有改善措施啊？要求寿命450小时，感谢大家指教！！


yifande · 发表于 2010-8-11 13:04

建议：增加硬度到58-62HRC，心部硬度35-45HRC，采用20CrNiMoH的材料，提高齿轮精度到5级。可以试一下。

gearman · 发表于 2010-8-11 14:52

应该看一下齿面的接触区，算一下齿面的接触应力。另外工作时转速有多少？

syspack · 发表于 2010-8-12 09:13

工作转速16000RPM，齿面接触发现偏向一边，好像是两轴不平行，正在检测

LILI12345FYFY · 发表于 2010-8-12 09:34

适当提高小齿轮硬度。再看一下。

lily94712 · 发表于 2010-8-12 16:24

齿面偏载肯定不行，如果实在轴向有偏差，可考虑齿向修一点与之形成补偿。

syspack · 发表于 2010-8-12 18:03

非常感谢大家支招！！

sxy123 · 发表于 2010-8-13 11:38

学习了谢谢

wilson · 发表于 2010-8-13 19:55

你产品的要求跟我做的割草机要求类似，硬对硬与非常有伤害的，在你提供的条件要求，其他不变，主动齿轮与从动齿轮硬度要相差10～15HRC之内，即：主动齿轮硬，从动齿轮软就可以解决。
