计算数据和图纸不符，恳请指点

zizunwuze

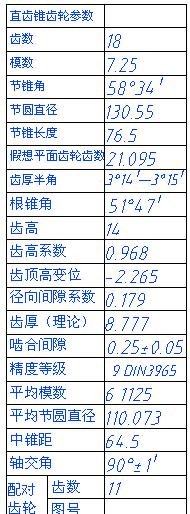

如图，计算的齿高和图纸数据不一致，希望高手指点一下，能有详细的计算步骤，或者给出计算的公式也可。

锥齿轮参数

                                         补充一下，齿形角 30°
图纸上标注的大端齿根高:9.1mm，大端齿顶高:4.9mm, 全齿高：14mm。

zizunwuze

Email：   zizunwuze@163.com

freefreemen

hyfjy

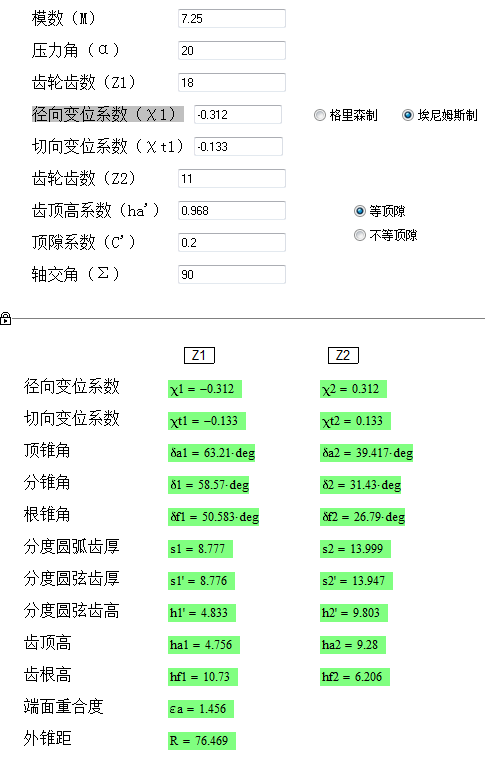

我的计算界面如下：



计算的结果如下：
    直齿圆锥齿轮副设计计算表
    软件设计:hyfjy         计算日期:2010-08-10
一、输入参数
    大端模数:m    7.25
        齿数:Z  18            11
      压力角:α   20
      轴交角:Σ    90
径向变位系数:Xn     -.4           .4
切向变位系数:Xt     -.03           .03
  齿顶高系数:ha＇   0.968
  齿顶隙系数:c＇    .179
    设计齿宽:B    22.9
二、计算输出参数
      压力角:α  =20
      啮合角:α′= 20
    齿轮模数:M=7.25
        齿数:Z1=18                          Z2=11
    两轴夹角:Σ= 90
  分度圆直径:d1= 130.5           d2= 79.75
    分度锥角:X1= 58.5704343851615             X2= 31.4295656148385
    节圆锥角:δ1= 58.5704343851615             δ2= 31.4295656148385
径向变位系数:Xn1=-.4              Xn2= .4
切向变位系数:Xt1=-.03             Xt2= .03
    大端锥距:R1=R2= 76.4694587727676
    大端齿距:P1=P2= 22.776546738526
  大端齿顶高:ha1= 4.118          ha2= 9.918
  大端齿根高:hf1= 11.216         hf2= 5.416
  大端全齿高:h1=h2= 15.33375
  齿顶圆直径:da1= 134.794662277863             da2= 96.6756984523202
  大端冠顶距:Aa1= 36.3611854090214             Aa2= 60.0782588062355
      齿根角:Xf1 = 8.34405983085574          Xf2= 4.05106008577664
      顶锥角:δa1 = 62.6214944709381          δa2= 39.7736254456943
      根锥角:δf1 = 50.2263745543057          δf2= 27.3785055290619
  大端弧齿厚:S1  = 9.05974601051902            S2= 13.716800728007
  大端弦齿厚:S01 = 9.05776721393087            S02= 13.6675592756624
  大端弦齿高:H01 = 4.19999251755898            H02= 10.4212774543062
  中端弧齿厚:S中1  = 7.70320323533483            S中2= 11.6629432683591
  中端弦齿厚:S中01 = 7.70152072985817           S中02= 11.6210748854516
  中端弦齿高:H中01 = 3.57111511868851           H中02= 8.86086851763014
    当量齿数:  Z当1= 34.519128725011           Z当2= 12.891403011501
    冠轮齿数:   Z冠= 21.095023109729
刨齿机用齿角:  Y1  = 6.35817798926313           Y2= 6.57019670087955
当量齿轮重合度:  ε= 1.43276533494059


从计算过程中可以看到，在采用高度变位系数0.32左右时，当量齿轮的齿面滑移率配合不是太好，而径向变位系数加大后，当量齿轮的齿面滑移率明显好了，所以还是建议用0.4左右，另外，根据计算齿厚，在铇齿时的齿角还是比较大的。

zizunwuze

谢谢freefreemen和hyfjy的回复。

图纸是厂家给的。图纸上标注的大端齿根高：9.1mm，大端齿顶高：   4.9mm, 全齿高：14mm。
我按GB/T标准、DIN标准计算出来的数据和图纸都不一样，很郁闷！

zizunwuze

请高手帮帮忙，给解答一下。该图纸到底是哪个齿形制？刚接触这个，希望老师傅们指点指点！

zizunwuze

回复 freefreemen 的帖子


    版主您好，

关于您的计算有点疑问：1.齿根高、全齿高数据和图纸不符（图纸9.1、14）2.根锥角50.583°[图纸为51°47′]    3.能请教一下径向、切向变位系数的计算公式或方法吗？
4.图纸是DIN标准齿形制么？（DIN3971-1980）
5.齿形角 30°

freefreemen

回复 zizunwuze 的帖子


   变位系数是齿厚反推出来的，其他的不知道为什么不一样:o
