加工大质数齿轮

819aaa · 发表于 2010-8-9 03:19

您需要登录才可以下载或查看，没有账号？注册

x

本人要在重庆机床厂生产的YM3180H滚齿机上加工Z=101齿的直齿轮,选用i=1.41的轴向走刀量，请高手帮算一下分齿挂轮比和差动挂轮比.顺便问一下有这方面的计算软件吗？还有，我在碰刀时使刀架快速升降，这样做对吗？有影响吗？碰刀数齿时是不是要把走刀合上？请有经验的能人帮帮忙，谢谢~:)

LILI12345FYFY · 发表于 2010-8-9 14:36

在机床说明书中都有详细介绍。

819aaa · 发表于 2010-8-9 17:31

回复 LILI12345FYFY 的帖子

我知道说明书上有,但差动部分我不会算.也就是说找不出相应的挂轮.

LILI12345FYFY · 发表于 2010-8-10 11:03

请把齿轮详细参数发上来。

LILI12345FYFY · 发表于 2010-8-10 11:06

包括滚刀直径，头数，螺旋升角。

顾顾 · 发表于 2010-8-10 20:26

碰刀时要把走刀挂起，快速升降时要把工作台退出去远离滚刀，因为升降时有点移位，滚刀刃口容易把齿面拉伤，在滚切时启动床子应把走刀挂起。
挂轮计算把参数导入说明书上的公式就行来，只是要记住导入计算的走刀量，导入的是多少，滚切时就必须用多少

819aaa · 发表于 2010-8-11 10:32

回复顾顾的帖子

谢谢~:)

lalawo · 发表于 2010-8-13 21:08

我在碰刀时使刀架快速升降，这样做对吗？有影响吗？
呵呵，肯定不对，都已经用啦差动啦，快速升降工作台是会旋转的。

碰刀数齿时是不是要把走刀合上？

肯定要把走到合上。你不合上其实只有一个分齿运动。

lalawo · 发表于 2010-8-13 21:21

y3180h系列机床加工质数直齿，先退刀，后可以打到手动档位置手摇起来，不过选择档位时不能用1档（这档左边是快速，右边是手动档）。摇起来后要左右摇摇，把档位搭起。ym3180分齿定数是36/z?

lalawo · 发表于 2010-8-13 21:35

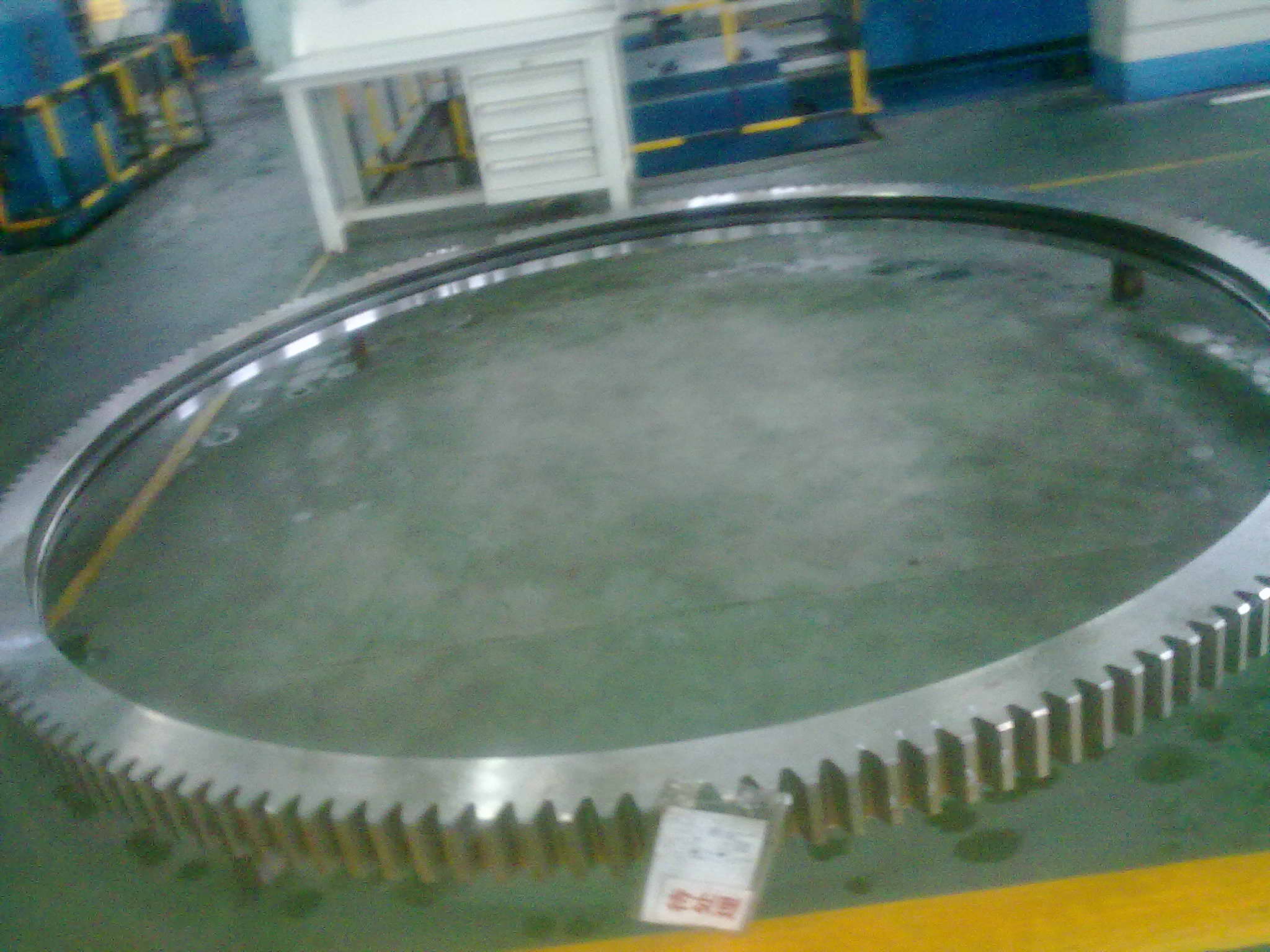

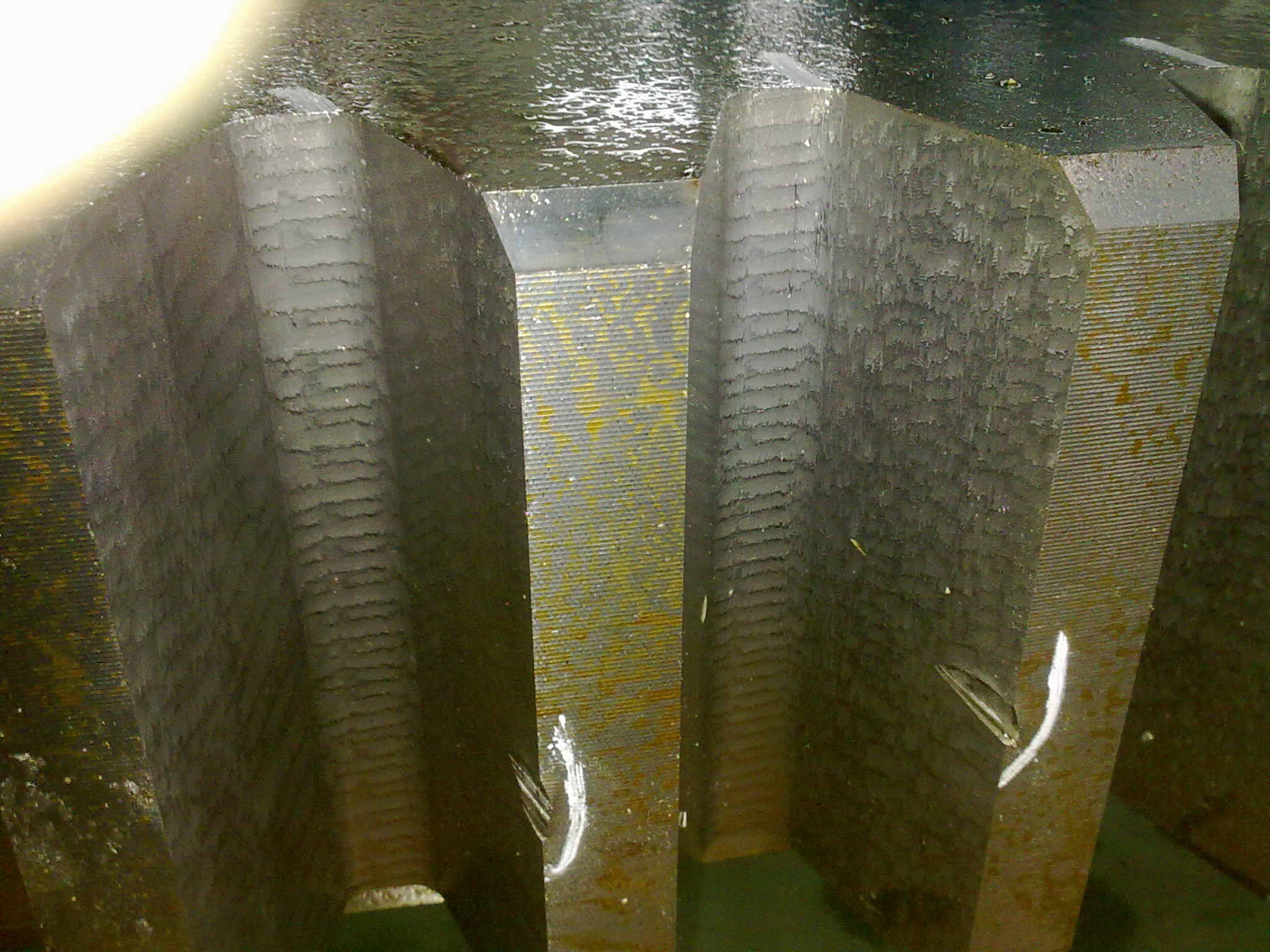

这是昨天我公司加工质数齿打快速的后果，结果工件废啦:(

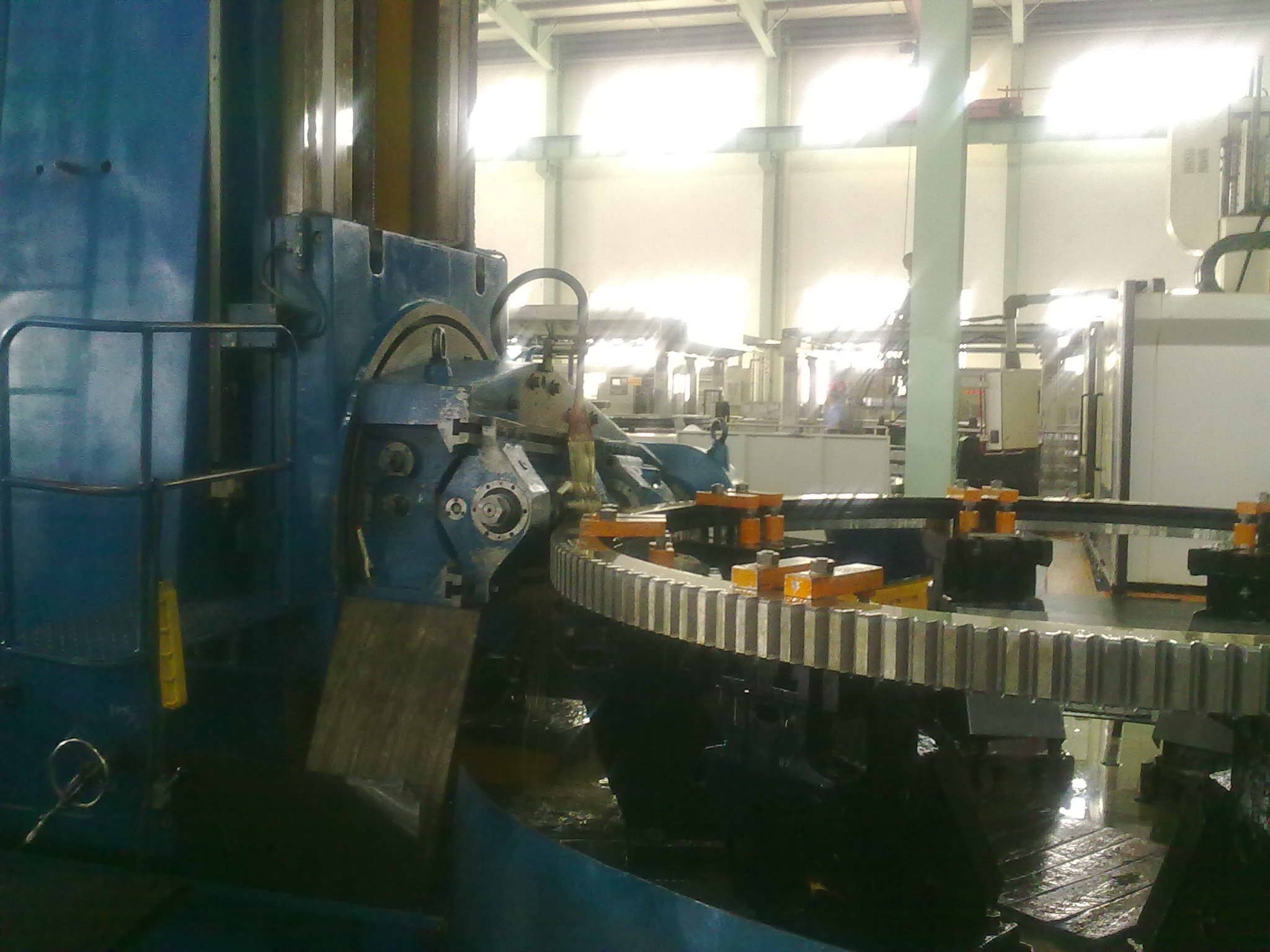

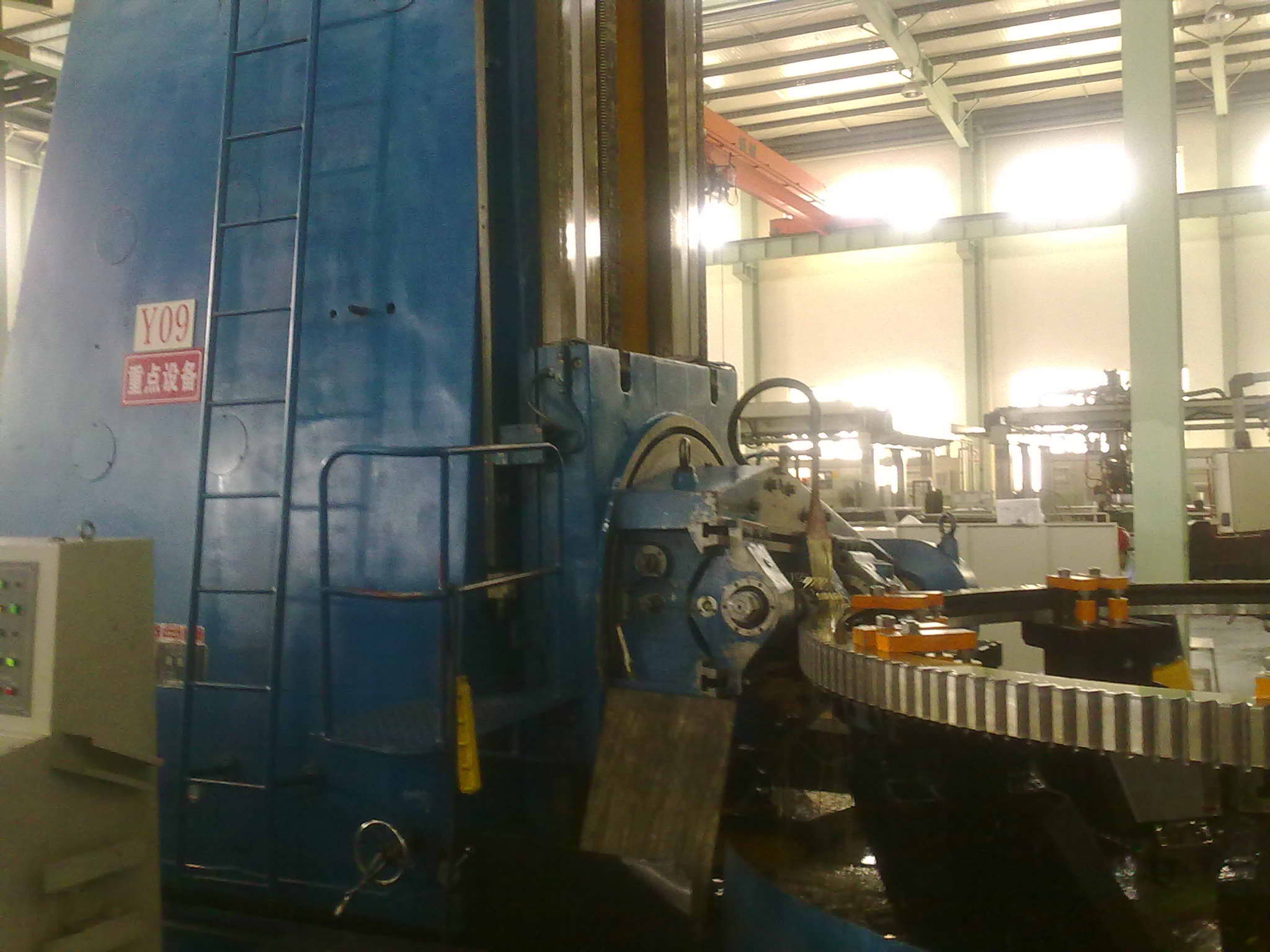

m18，z179 y31500a机床加工
