请教关于齿轮齿条传动计算

blue · 发表于 2007-7-2 14:52

您需要登录才可以下载或查看，没有账号？注册

x

新手请教!齿条固定,渐开线直齿轮在齿条上滚动.
求齿轮在一个齿内的旋转角度与齿轮圆心位移的公式!

hzpinbo · 发表于 2007-7-21 14:51

也就等于计算齿条在齿轮旋转一个齿时的行程吗?如果是的话建议楼主最好在SW可PRO/E上将图型画出来,然后装配运转一下就知道了,又或者用CAD画一下也能计算出来.至于相关齿条计算的资料还是比较少.

0340601105 · 发表于 2007-11-25 14:01

我也需要这方面的资料,大家帮帮忙啊

balance244 · 发表于 2008-5-31 01:44

等于齿条的一个节距

blue · 发表于 2008-7-22 12:26

楼上BALANCE244说的仅适用于转一个齿的特殊情况.能否说明任意角度计算?

woodee · 发表于 2008-7-22 20:42

无论齿轮变位与否，它转动一个齿，齿条总会相应移动一个节距。当然这里有个条件，就是齿条的齿形角等于齿轮分度圆上齿形角。

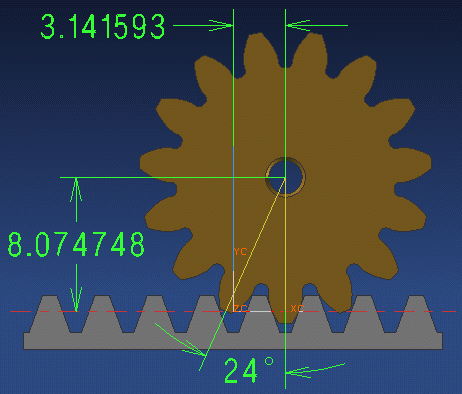

下图所示一个齿数Z=15的齿轮，模数Mn=1，径向变位系数Xn=+0.3，切向变位系数Xc=+0.1，齿轮转过一个齿（24度）的相互位移：正好一个节距。

另外顺便给出中心矩（图中所示的8.074748尺寸）公式：

yuezuo · 发表于 2008-7-31 12:04

谢谢你了，

blue · 发表于 2008-8-1 08:25

请教,如上图所示齿轮旋转角度小于24度时,齿条移动距离?

woodee · 发表于 2008-8-1 12:12

= 齿轮分度圆半径 x 转角（弧度）

blue · 发表于 2008-8-1 12:34

非常感谢!好象不是= 齿轮分度圆半径 x 转角（弧度）,吴序堂先生的<<齿轮啮合原理>>一书有相关介绍,但没有很详细推导过程.水平有限,看不大懂!
