怎么确定螺旋角度？

旭日 · 发表于 2014-3-25 09:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

怎么确定该齿轮的螺旋角度？

quh1314520 · 发表于 2014-4-30 16:24

基圆螺旋角

hyfjy · 发表于 2014-4-30 22:49

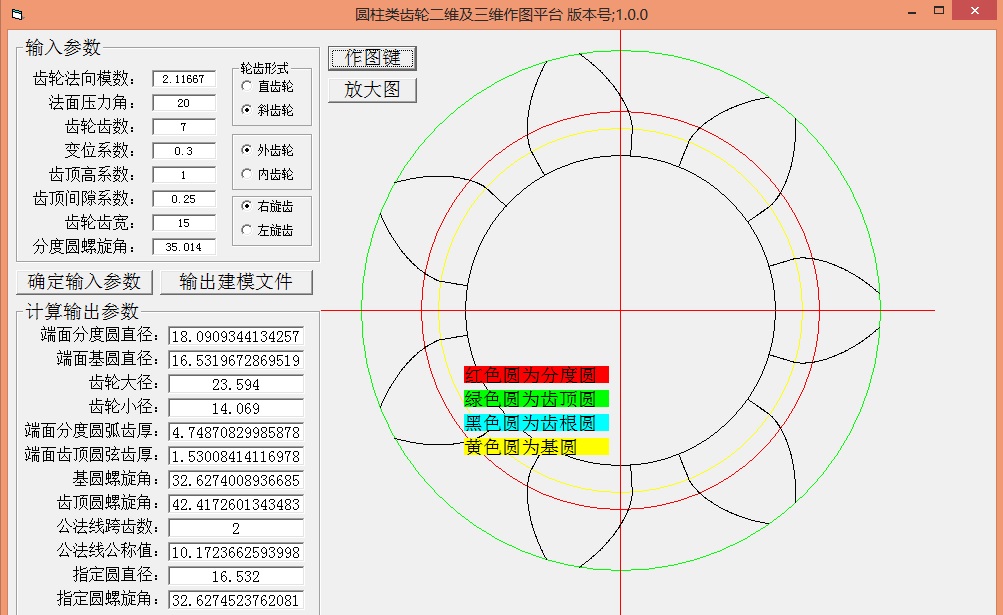

用凑的办法，模数估计是DP12的，压力角仍取20度，在不知道配对齿轮齿数的情况下，给了中心距也没有用的，然后以基圆直径为目标，以计算基圆螺旋角与原参数相比较，得到以下的计算界面：


计算如下：
  法向模数: 2.11667          (端面模数): 2.58441920191796
   齿数: 7
  法向压力角: 20 (端面压力角): 23.9604419389968
分度圆螺旋角: 35.014 右旋斜齿轮
本次计算用于外齿轮
齿轮齿高系数: 1
齿轮顶隙系数: .25
  齿轮齿宽度: 15
径向变位系数: .3

计算参数输出
   端面分度圆直径: 18.0909344134257
      端面基圆直径: 16.5319672869519
齿轮齿顶圆(大径)直径: 23.594
齿轮齿根圆(小径)直径: 14.069
端面分度圆弧齿厚: 4.74870829985878
端面齿顶圆(大径)弦齿厚: 1.53008414116978
端面基圆弧齿厚对应圆心角(度): 33.0830534204549
端面基圆弧齿厚对应圆心角之半(度): 16.5415267102274

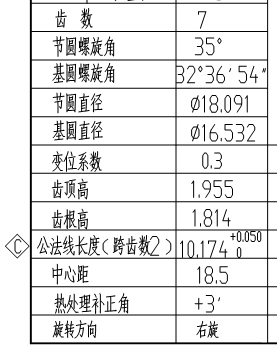

   基圆螺旋角(度): 32.6274008936685
齿顶圆(大径)螺旋角(度): 42.4172601343483
测量尺寸:
公法线跨齿数: 2
公法线公称值: 10.1723662593998

aiguexing777 · 发表于 2014-5-1 20:46

直接用节圆的不行吗

aiguexing777 · 发表于 2014-5-1 20:48

根据基圆的计算不就行了嘛，机械设计手册上有

434720846 · 发表于 2014-6-26 20:18

hyfjy 发表于 2014-4-30 22:49

登录/注册后可看大图

用凑的办法，模数估计是DP12的，压力角仍取20度，在不知道配对齿轮齿数的情况下，给了中心距也没有用的，然 ...

这种齿轮的法向模数是怎样算出来的？谢谢指教！
