齿轮跨棒距问题，高手进

wei344 · 发表于 2014-3-20 11:45

您需要登录才可以下载或查看，没有账号？注册

x

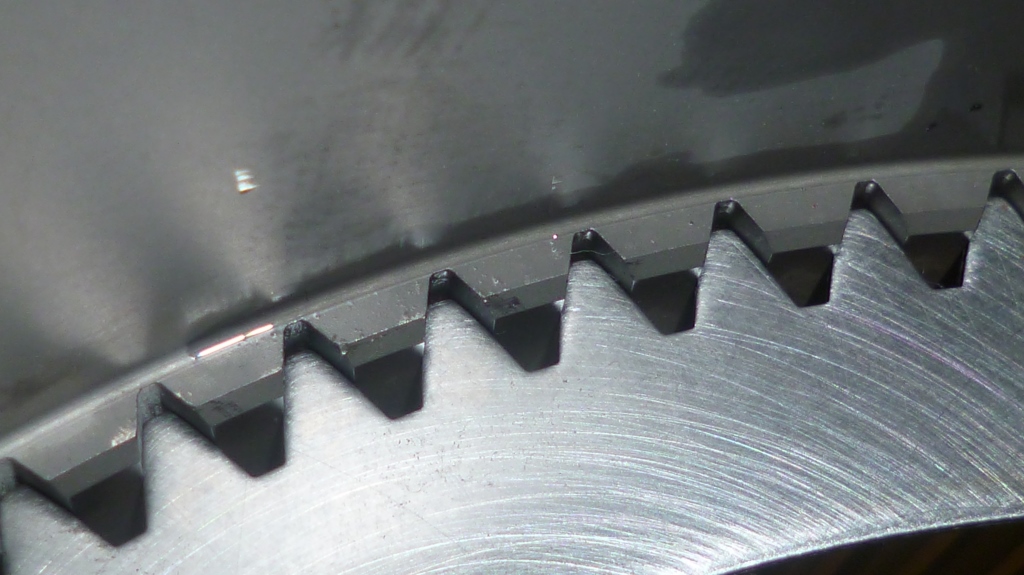

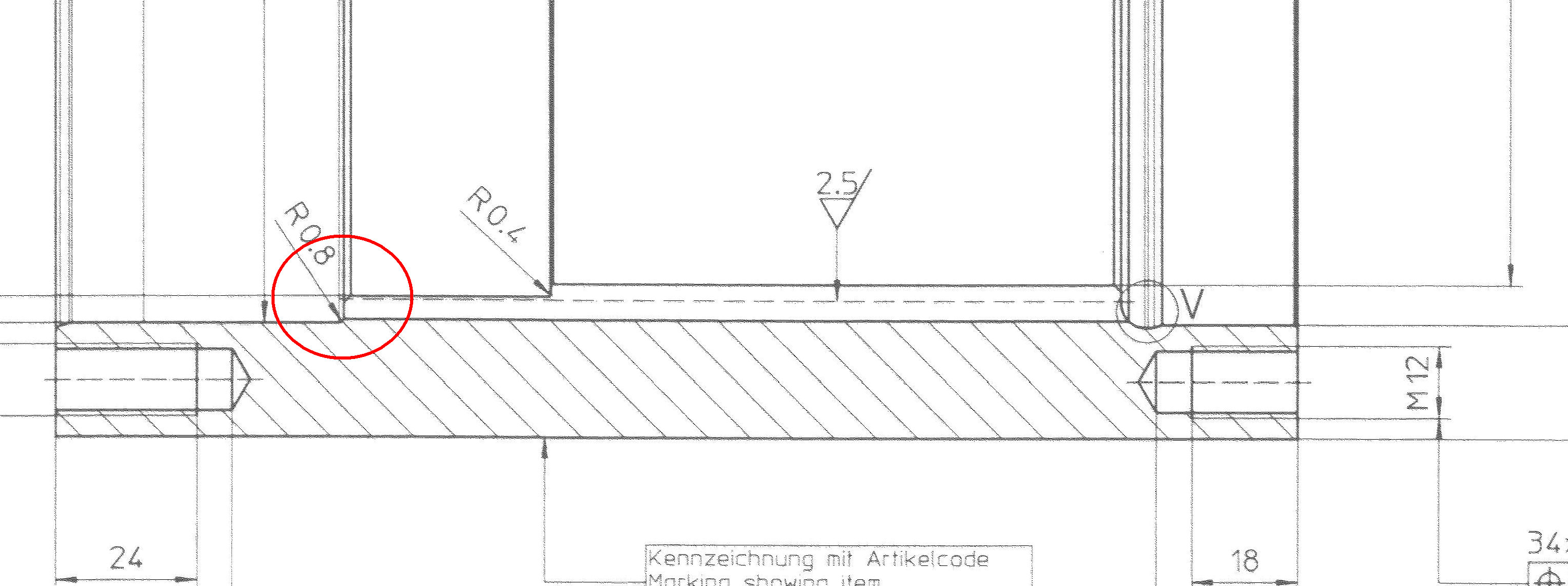

如图所示一段内齿，其中整齿（右侧）跨棒距无问题，，现在客户反馈坐标半齿头部无法装配，跨棒距小1mm左右，我们抽检库存产品左侧半齿附近跨棒距最多小0.1左右，请高手分析一下怎么回事啊？谢谢！

ydxwh · 发表于 2014-3-20 13:56

内齿是怎么方式加工的，如果加工后热处理渗碳，考虑是变形因素更大，（热变形和喷丸造成），如果调质料插齿，则有可能是让刀可能性大

wangchangfu · 发表于 2014-3-20 21:18

，是个别现象，还是批量？不知是什么材料，采用什么热处理方式？以前我单位生产的20CrMnTi材料的内齿圈，直径在260左右，渗碳淬火，出现过热后变形1MM以上的现象的。还有就是插齿加工端部行程未通头等等。

hyfjy · 发表于 2014-3-21 07:06

如果是“一刀下”所做的内齿轮，也不进行后期热处理，有可能是刀具在切削时，的误差复印产生的部分齿左右齿面余量没有完全切去，反映的是周节误差过大，周节累积误差分布也异常的现象。

wei344 · 发表于 2014-3-31 16:29

采用插齿加工，材质为42CrMo，客户进行中频淬火，出了五六件，估计是热处理问题，但客户不认可啊

MAOHAI123 · 发表于 2014-4-1 07:41

面壁薄，热处理高频肯定变形

13858201096 · 发表于 2014-4-1 09:56

MAOHAI123 发表于 2014-4-1 07:41

登录/注册后可看大图

面壁薄，热处理高频肯定变形

同意楼上的观点

nedlovell · 发表于 2014-4-1 11:08

高频变化有1mm的觉得有点大了

nedlovell · 发表于 2014-4-1 11:13

有一个办法可以确认，用钢珠测量内跨尺寸，然后在不同高度测量。不同高度测量值不一样的话，可以判断热处理变形的可能性较大
