求教AZA磨齿机齿形问题

zzk258 · 发表于 2014-3-18 12:32

您需要登录才可以下载或查看，没有账号？注册

x

检测发现齿轮的左齿面齿顶1MM处塌角0.02MM--0.04MM,右齿面很好.有高手帮忙分析下是什么原因.感谢!比较仓促,没来得及拍图

wx516 · 发表于 2014-3-18 18:14

看看检测报告

zzk258 · 发表于 2014-3-18 18:26

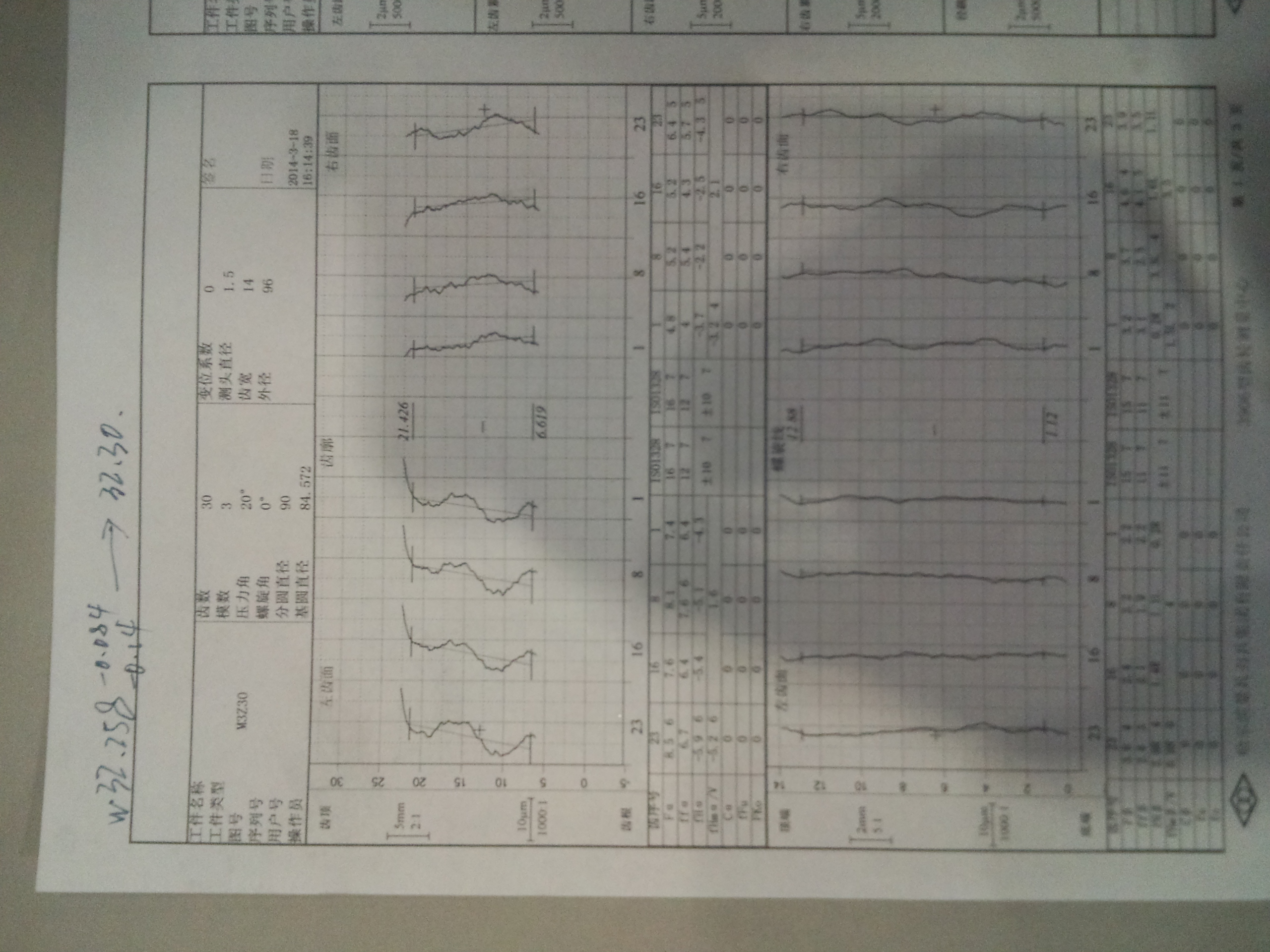

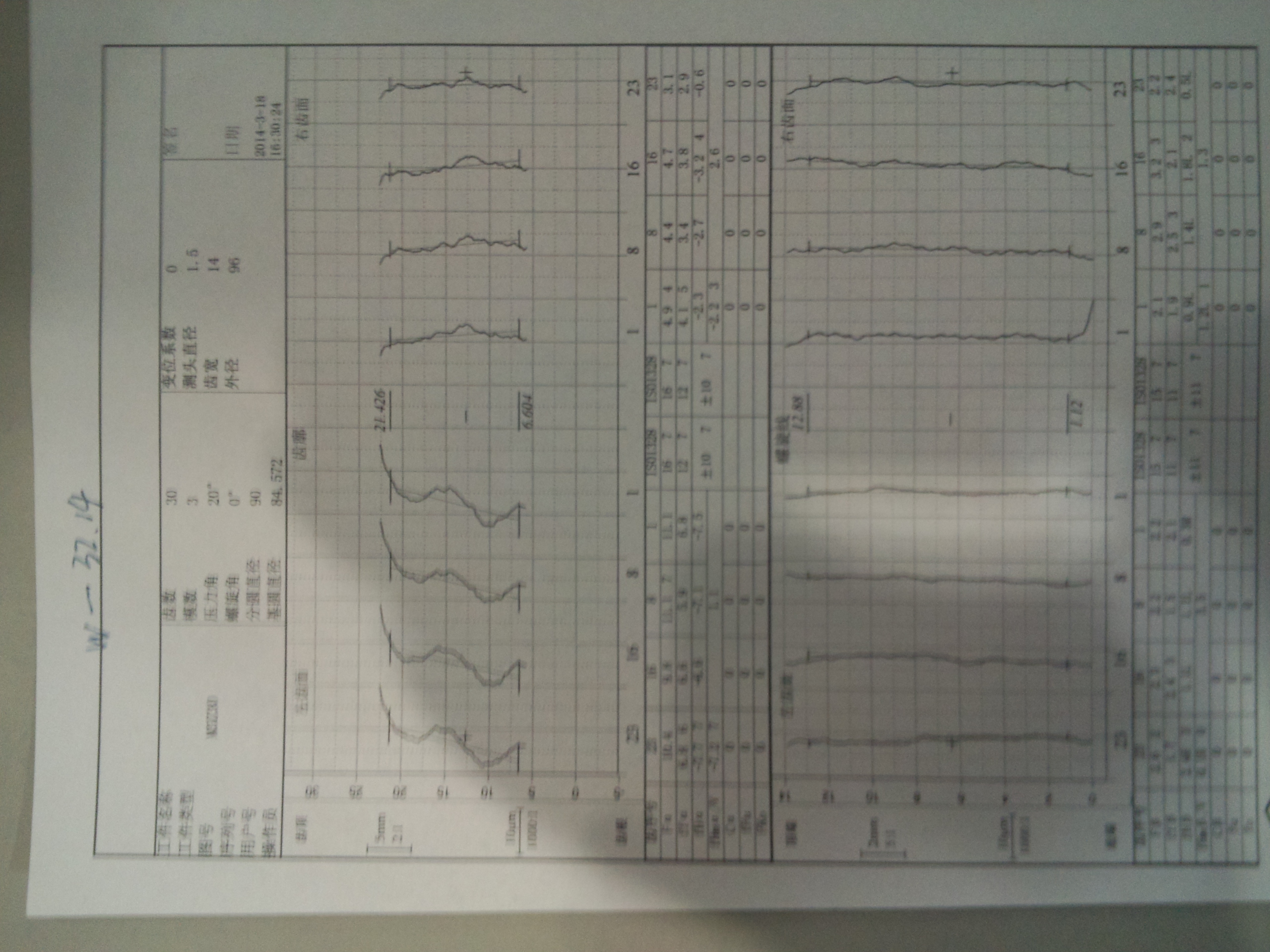

检测齿形为S形,左齿面严重一些,更换新的金刚滚轮还是一样,把左右滚轮互换还是一样,请教高手是什么因素造成的.

hrxiaokang · 发表于 2014-3-19 18:22

x修正器的平面轴承不好了吧

blane · 发表于 2014-5-8 23:53

我现在也碰到了相类似的情况，可以把检测设备的检测齿廓的速度调低试试也许是检测设备的抖动
