[软件] 新出炉螺旋齿盘铣刀的计算

发表于 2014-3-16 21:48 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2014-3-17 08:46 编辑

螺旋齿盘铣刀是计算盘铣刀的齿形形状，如果是磨削加工，也可以说是砂轮的形状。
适用范围：1.渐开线斜齿轮，2.渐开线蜗杆，3.任意形状的曲线组合(直线,样条,圆弧)，前提:CAD形画出了端面齿形,并知道导程.
对于渐开线齿轮,可以添加齿形修形,齿顶,齿根部分允许有圆角,倒角等等.全力适应不同的场合.

1.主界面如下,从主界面可看出程序的功能

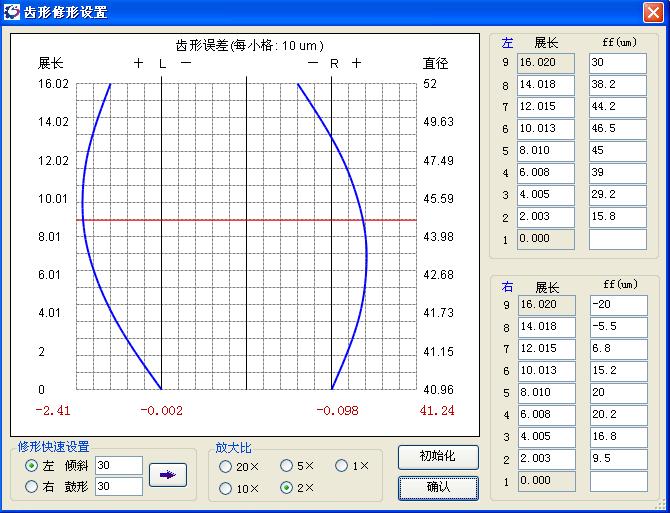

2.齿形修形模块

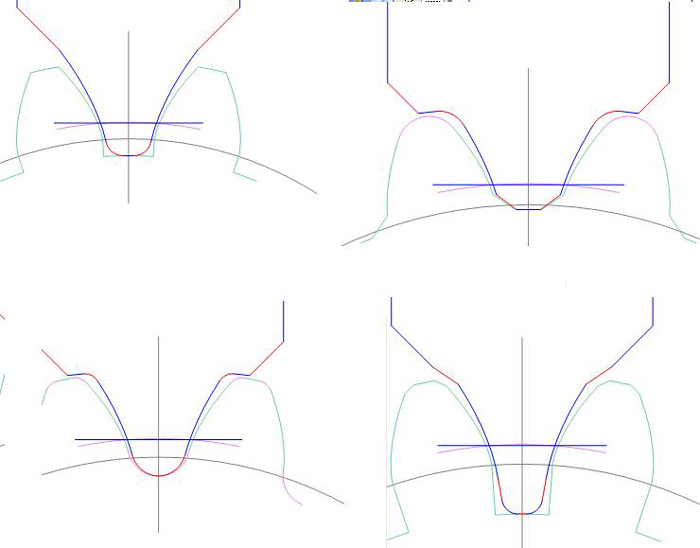

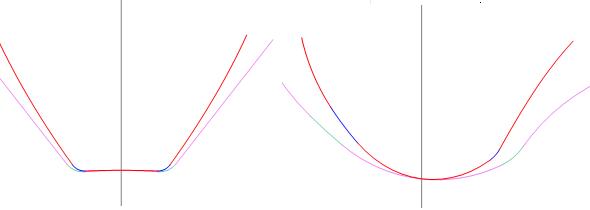

3.渐开线齿轮齿顶,齿根部份可以倒角,圆角,单一大圆弧等


4.从CAD读取工件图形后,生成铣刀或砂轮齿形

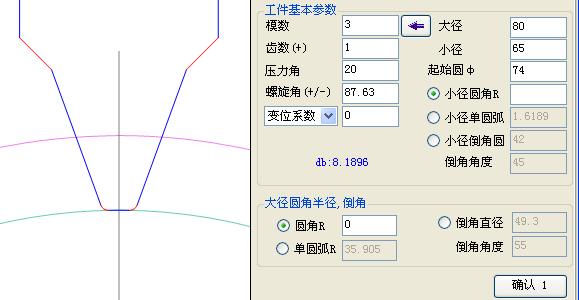

5.计算加工渐开线蜗杆所需的盘铣刀或砂轮齿形.

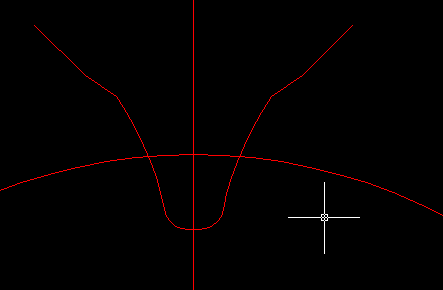

6.导出CAD图形


程序发布主要是用于听取大家的意见

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

发表于 2014-3-18 11:41 | 显示全部楼层

很适合刀具厂用

回复

发表于 2014-3-18 11:42 | 显示全部楼层

能发个程序吗？邮箱：327758697@qq.com 谢谢！！！！

回复

发表于 2014-3-18 17:59 | 显示全部楼层

楼主的软件正如时下号称性价比最高的小米手机
看得到，难摸到
再多的贴图也只是宣传罢了

回复

楼主| 发表于 2014-3-18 20:13 | 显示全部楼层

本帖最后由刀疤五于 2014-3-18 20:16 编辑

mcray23 发表于 2014-3-18 17:59

登录/注册后可看大图

楼主的软件正如时下号称性价比最高的小米手机
看得到，难摸到
再多的贴图也只是宣传罢了

不能与小米手机相比!
发贴属抛砖引玉,让大家一起来讨论这一课题

回复

发表于 2015-4-14 15:56 | 显示全部楼层

程序是用来出售？

回复
