求助：变位齿轮吃刀深度

lasly · 发表于 2010-7-26 09:36

您需要登录才可以下载或查看，没有账号？注册

x

本人刚刚接触滚齿，现有一对变位齿轮要加工，寻求大家的帮助。
Z1=23，变位系数X1=0.58；Z2=78，变位系数X2=1.073；模数都是2.5，实际中心距130，ha*=1，C*=0.25，压力角：20度，
求这两个齿轮谷滚齿时理论吃刀深度？
请各位前辈赐教，是不是就是全齿高？谢谢了

niuershiye · 发表于 2010-7-26 10:08

本帖最后由 niuershiye 于 2010-7-26 10:18 编辑

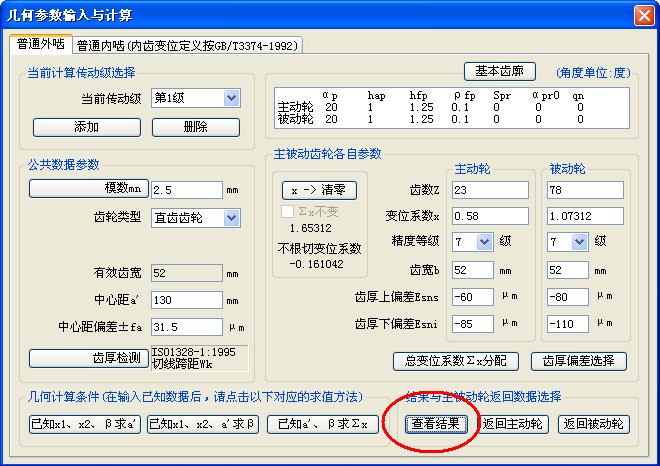

你测量公法线（轮齿跨距）WK 就可以啦！
上下偏差依据齿厚上下偏差折算。
这么大的变位系数，齿顶圆肯定要缩小了

lasly · 发表于 2010-7-26 11:43

楼上的兄弟，你的软件什么软件，能否传一份给我？

lasly · 发表于 2010-7-26 12:09

版主，你的齿轮计算软哪里来的啊？能否共享一下？谢谢

jsxyzhangjia · 发表于 2010-7-26 14:09

不明白2楼意思？

lasly · 发表于 2010-7-26 17:24

版主，上午你回复了我的帖子，关于滚齿迟到深度的，你的计算软件叫什么名字，能否共享一下？如果可以请发到我邮箱：lasly626@163.com谢谢。
我刚刚接触滚齿，还有很多不了解的地方，请给予帮助。

lexou · 发表于 2010-7-26 17:56

好东西要分享

niuershiye · 发表于 2010-7-26 18:27

这个帖子应当在原帖的基础上“盖楼” ！！

wfy · 发表于 2010-7-28 11:21

这么好的东西一般是不得给别人的

罗文 · 发表于 2010-7-28 11:39

本帖最后由罗文于 2010-7-28 11:41 编辑

理论深度都是2.25M（20度压力角的，你的亦即2.25.X2.5），考虑到高变位齿轮有个反变位系数，实际深度比理论深度要浅些。应该简单：加工的过程先进个70-80%看下再确定不就得了。
