内齿变位，齿顶圆尺寸校对

jszhangru · 发表于 2010-7-26 08:31

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

以知内齿(直齿）：m=14,z=67 ,x=-0.5，km=0
请问他的齿顶圆是不是924！

人到中年 · 发表于 2010-7-26 09:32

你出的是考题？还是......

niuershiye · 发表于 2010-7-26 09:34

最关键的是，变位系数的（+、-）遵循什么标准的定义。
1》按照现在 GB 3374-92 的规定，924 是正确的；
2》按照 DIN 3960-1987 的规定，924 则不对。
3》ISO 1122.1-1998 (1999 发布了更改单，变位系数的（+、—）与 DIN 相同。
==========================
内齿变位系数（+、—）是我们的严重问题，必须让客户标明按照什么标准。

fanes · 发表于 2010-7-26 14:25

牛二师爷答的好。

niuershiye · 发表于 2010-7-28 09:40

本帖最后由 niuershiye 于 2010-7-28 09:45 编辑

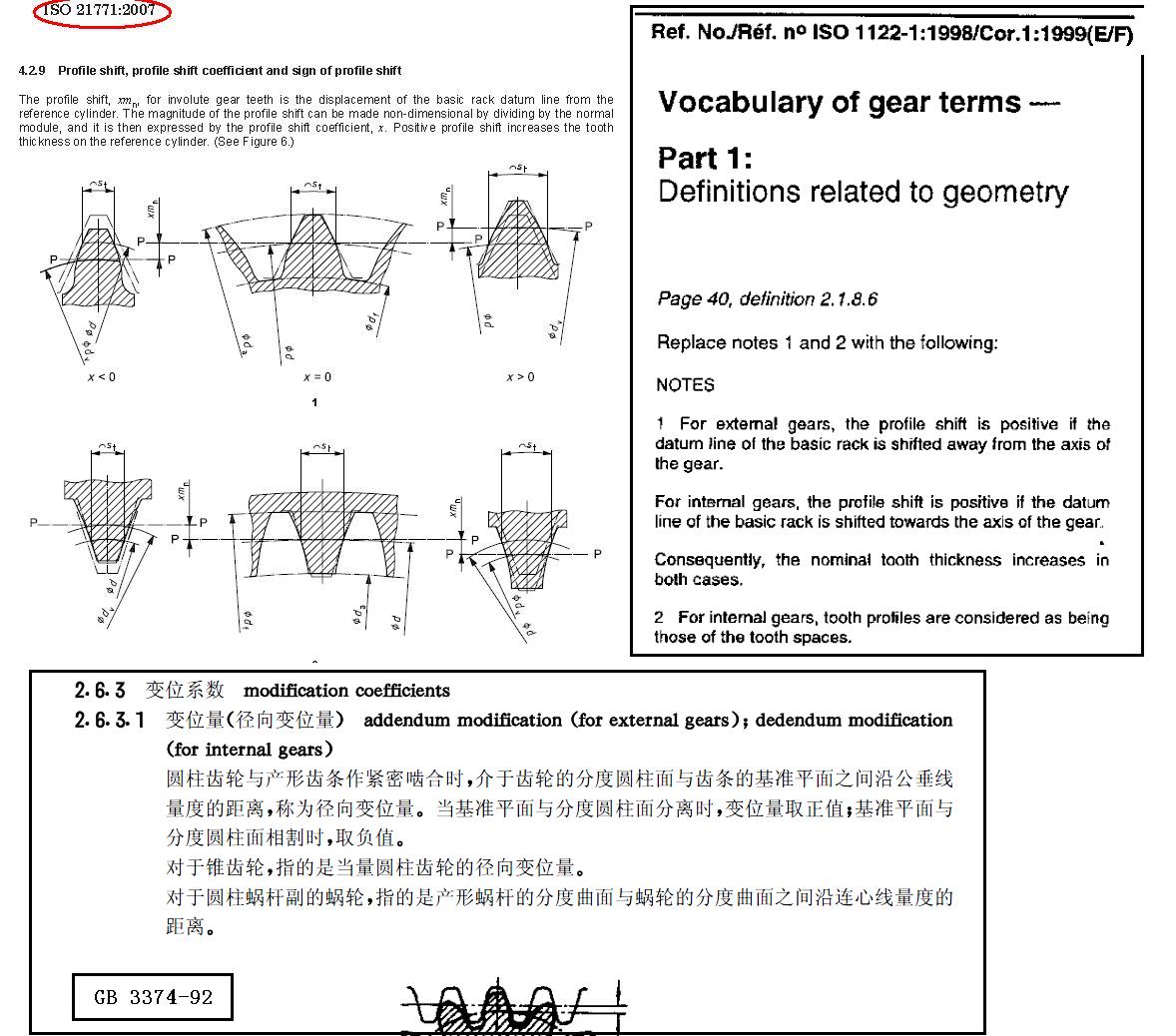

昨天整理了一下内齿变位问题：

内齿变位原先有两个体制：
1》DIN 3960-1987 (实际是 DIN3960-1960 开始），依照齿厚增减定、规定变位符号正负。
2》ISO 1122.1-1998 ,按照齿条刀具离开分度圆为“正”，切割分度圆为“负”。
ISO 1122.1 -1999 发了一个更改单，改到了同 DIN 规定向一致。
ISO 21771-2007 进一步明确了 “正负”
===================================
GB 3374-92 还是做了废的规定。

讨论问题要全面的看，现在正是混乱时代。

现在说内齿的变位系数，应当说明是哪个标准的。

chenlilin · 发表于 2010-7-28 11:50

谢谢楼主，学习了

jsxyzhangjia · 发表于 2010-7-28 15:20

回复 niuershiye 的帖子
师傅，能拜你为师吗？想跟您后面学习~

hesheya · 发表于 2010-7-28 18:14

学习了，多谢牛老

jszhangru · 发表于 2010-7-30 09:08

本帖最后由 jszhangru 于 2010-7-30 13:28 编辑

回复 niuershiye 的帖子
非常感谢。
iso21771:2007与DIN对内齿的变位相同吗

lw0116 · 发表于 2010-7-30 09:49

好的！高牛爷学习了，我也下被这问题搞的有点晕！
