非圆齿轮设计实战

101331 · 发表于 2010-8-16 10:58

见识了，谢谢楼主分享。

48824305 · 发表于 2010-8-20 12:47

如有X,Y轴同时联动的机床,
那么G代码可以使用法向退刀,这样的话非圆齿轮的普及会容易些.
可惜现在要定制,且价格很贵.
~~~~~~~~~~~~~~~~~~~~~~~~~~````````
数控铣或线切割应该不是很贵,制造厂家愚弄人.

jiajia_nj · 发表于 2010-8-20 15:38

非也.

如果是小模数, 数控铣是难以完成的.
上面所说的非圆齿轮,用线切割加工,至少需要7-8小时.
如果用插齿,约需要30分钟,效率不可比.

老外也用线切割加工,曾来信如下,你看看就知道了.

Hello,

We have designed a pair of non-circular gears for a prototype device (each around 12mm diameter nominal).
We have currently been making these by wire cutting.
We are interested in making larger volumes.
Is this something that you could achieve with your NC cutting or hobbing?

Regards,
□□□

xiabin212 · 发表于 2010-10-29 14:30

高手……真的是高手

jiajia_nj · 发表于 2010-10-29 17:22

本帖最后由 jiajia_nj 于 2010-10-29 20:28 编辑

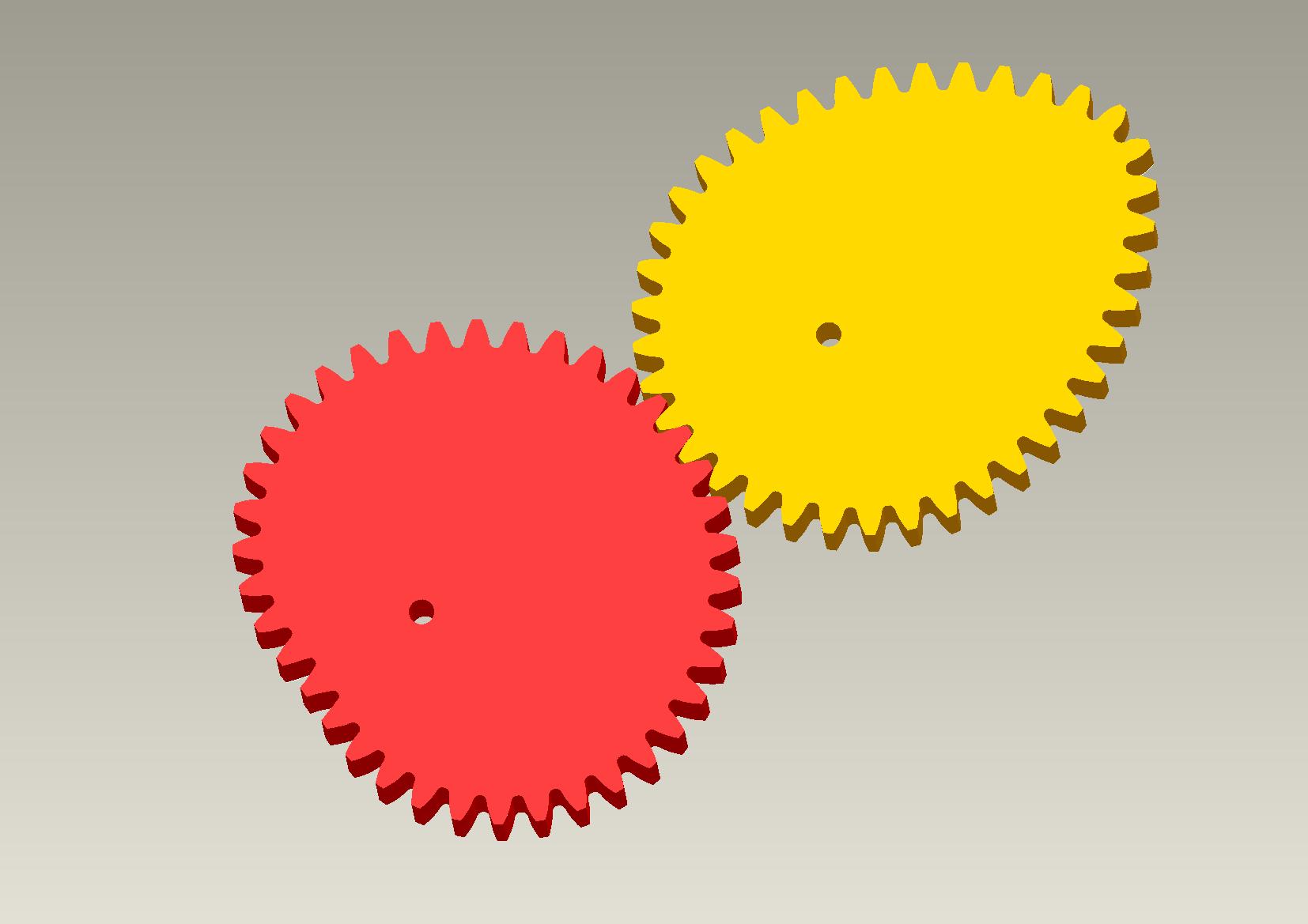

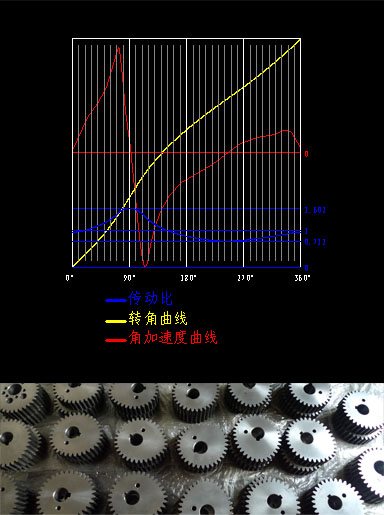

最近设计、制造的非圆齿轮。
主动轮转速: 520 r/min
从动轮转速: 370.24 -- 833.04 r/min

48824305 · 发表于 2010-10-29 19:11

跟日内瓦博物馆的这一对很象.

jiajia_nj · 发表于 2010-10-29 20:33

如传动比要求：增速减速位置对称，但幅值不一样，
那么，节曲线形状基本都和日内瓦博物馆的那一对差不多。
欧洲用这类比较多。已经做过三种这样的轮。

48824305 · 发表于 2010-10-30 09:41

这种轮用在什么地方?

charlie_hsl · 发表于 2010-11-1 16:42

接下来,考虑加工.
1. 由齿廓线用切割加工,应该没啥问题,很简单,就不说了.
2.插齿加工.
  由于非圆齿轮的曲率关系,目前的数控插齿机,不能实现X,Y轴同时联动,
  插出的齿形,在曲率大的情况下,会有损伤齿形.
  下图为适应国产机器的G代码.
jiajia_nj 发表于 2010-8-2 16:52

登录/注册后可看大图

请问最小曲率半径是多少？小于插刀半径吗？

jiajia_nj · 发表于 2010-11-2 07:14

本帖最后由 jiajia_nj 于 2010-11-2 07:23 编辑

回复 48824305 的帖子

等他们新品上市就可知道，快了。
