大侠帮忙探讨下，AZA瑞士磨齿机难题

马鑫 · 发表于 2010-7-23 21:06

您需要登录才可以下载或查看，没有账号？注册

x

AZA瑞士磨齿机难题，每天郁闷起的，朋友帮帮忙吧!

杨大侠 · 发表于 2010-7-23 22:32

（1）机床砂轮架溜板两边的直线轴承磨损了，造成磨屑时，溜板两边摆动。
（2）溜板轴向进给油缸内漏，工作时爬行。
先检查溜板两边的直线轴承。确认正常后，再检查溜板油缸。

cz.xzr · 发表于 2010-7-24 10:23

调整一下切向位移试试看。再检查一下修整机购，因你的齿形一致性还是可以。

马鑫 · 发表于 2010-7-24 12:01

现在齿形没有管它，就是齿向没有变化，位移借过但没有变化，主要是靠左齿面磨。

王工 · 发表于 2010-7-24 12:17

本帖最后由王工于 2010-7-24 12:26 编辑

1、2、3齿向一致，只是3测量时齿轮方向和1、2不同，检查一下是否在磨鼓形齿，切中心不对，角度误差再调一下，对一下中

马鑫 · 发表于 2010-7-24 12:43

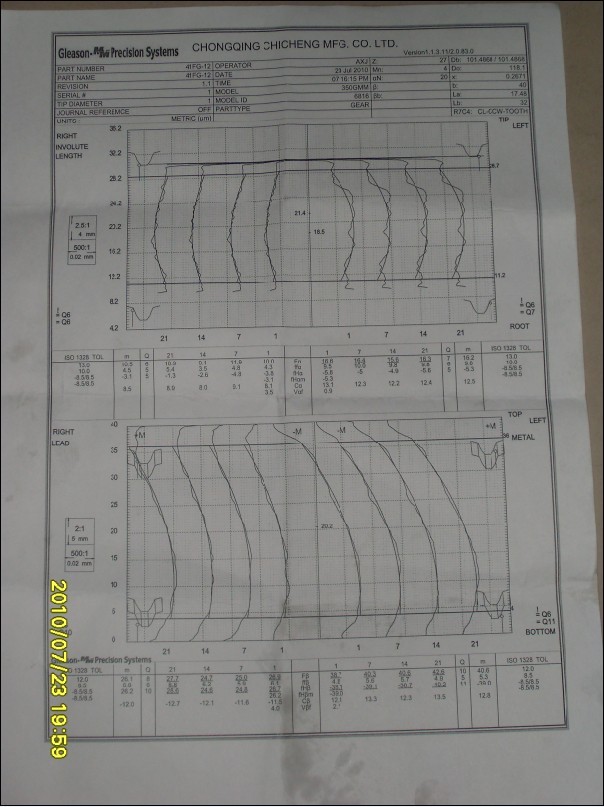

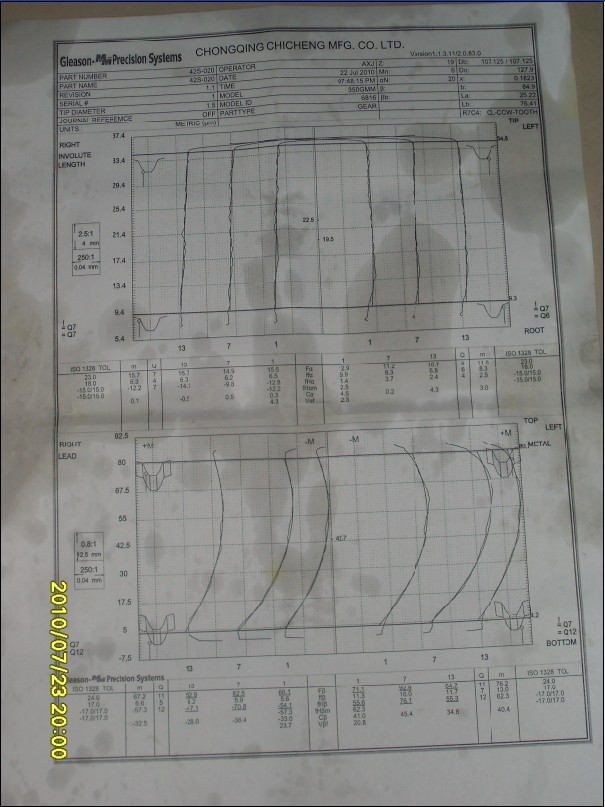

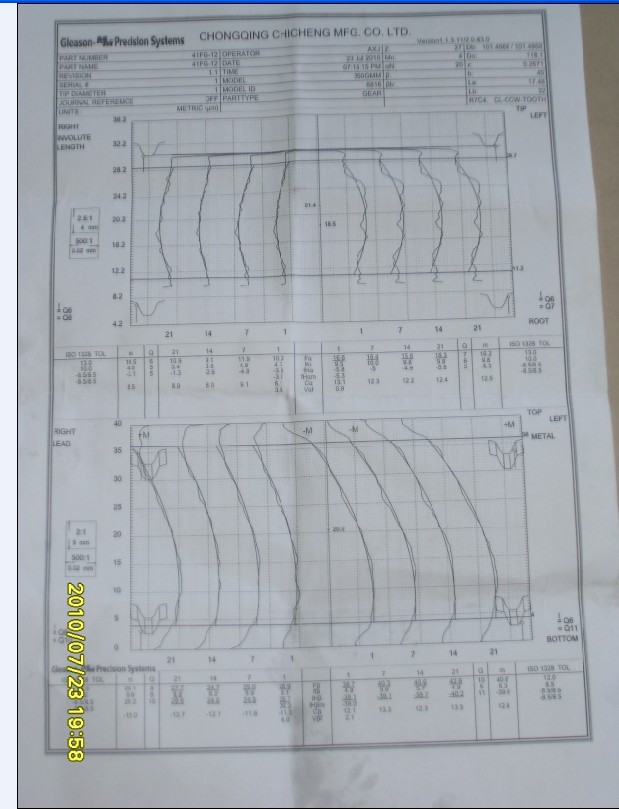

1，2是一张图纸，4是6个模数测的件，一直都是这样，调整没有太大变化。

马鑫 · 发表于 2010-7-24 12:47

回复马鑫的帖子

现在就是往左面磨，周节很好，齿形还是可以，就是齿向调试不走，而且在一个面上一段是凹点，一段凸点，鼓形碰快已下，应该不还会影响。

wx516 · 发表于 2010-7-25 08:14

检查阻尼压力是否有变化

马鑫 · 发表于 2010-7-25 21:03

朋友你好，从我那几张检测报告，可以看出问题是出在哪里吗？阻力压力是系统总压力吗？还是268压力表显示的压力，可以给我说明白点吗？多谢！

wx516 · 发表于 2010-7-25 23:15

阻尼是279压力表
