插齿刀加工齿轮的误差

vbyu1987 · 发表于 2010-7-22 16:19

您需要登录才可以下载或查看，没有账号？注册

x

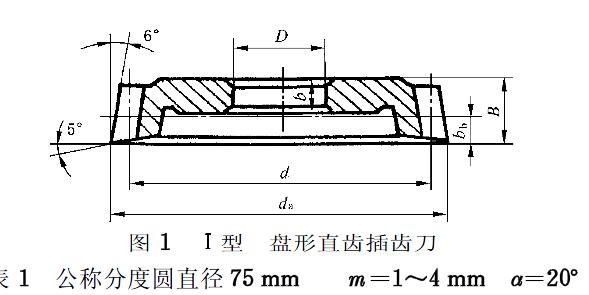

新的插齿刀相当于是正变位齿轮，旧的插齿刀相当于负变位齿轮
那么新的插齿刀加工出来的就是负变位齿轮了，旧的插齿刀加工出来的相当于正变位齿轮，
那插齿刀用到最后是不是会出现齿根圆直径太大，没有顶隙的情况？

请问这种误差是如何造成的，不能在加工中进行补偿吗？

王工 · 发表于 2010-7-22 21:46

插齿刀用到最后也不可能出现齿根圆直径太大，因为新刀使用与到最后齿形的高度没有改变

vbyu1987 · 发表于 2010-7-23 09:08

回复王工的帖子

看书上是插齿刀在新刀时相当于一个正变位齿轮，旧刀时相当于一个负变位齿轮，那切出来的齿轮齿形肯定有问题

shklwyh · 发表于 2010-8-2 21:21

新旧插齿刀对齿轮齿根圆的影响可参考《齿轮刀具设计》，有专门讲解。

刀疤五 · 发表于 2010-8-6 18:01

新旧刀插出的根圆是不一样的

刀具设计 · 发表于 2010-8-7 11:15

先好好看看书后再提问题
