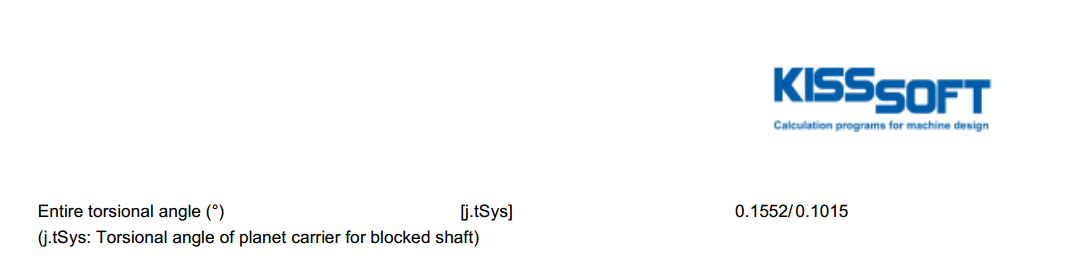

Kisssoft中的参数Entire torsinal angle [j.tSys]

whoabc · 发表于 2014-3-13 22:15

您需要登录才可以下载或查看，没有账号？注册

x

Kisssoft中的参数Entire torsinal angle [j.tSys]，这个所谓的“扭转角”是不是跟“背隙”差不多，
请教他的算法。非常感谢！

jackyhsueh · 发表于 2014-3-14 08:45

我也想知道
我都是用這個值來推論齒厚的大小
還蠻接近的

whoabc · 发表于 2014-3-14 08:54

jackyhsueh 发表于 2014-3-14 08:45

登录/注册后可看大图

我也想知道
我都是用這個值來推論齒厚的大小
還蠻接近的

请问您是怎么推算的，可以说得具体一点吗？

jackyhsueh · 发表于 2014-3-17 08:40

扭轉角單位是 "度"
arcmin 單位是 "度"/360
您可以試試調整齒厚公差大小
就會發現扭轉角會跟著變化
試幾次就會發現您需要的齒厚

mrmrw · 发表于 2014-3-18 08:19

这个角度是侧隙转角，backlash angle。是指固定一个齿轮，将另一个齿轮由左齿面接触到右齿面接触所转过的中心角，可以有法向侧隙换算得出。
注意：KS给出的侧隙转角是严格按照公式给出的，侧隙包括了中心距偏差和齿厚偏差的影响。

whoabc · 发表于 2014-3-18 09:11

mrmrw 发表于 2014-3-18 08:19

登录/注册后可看大图

这个角度是侧隙转角，backlash angle。是指固定一个齿轮，将另一个齿轮由左齿面接触到右齿面接触所转过的中 ...

原来如此，我在外啮合单对齿轮传动计算时已经核算出来了，在行星齿轮传动中我一直把他当作背隙计算，完全核不上了

longyaner521 · 发表于 2014-3-24 15:30

mrmrw 发表于 2014-3-18 08:19

登录/注册后可看大图

这个角度是侧隙转角，backlash angle。是指固定一个齿轮，将另一个齿轮由左齿面接触到右齿面接触所转过的中 ...

版主有没有测试KISSSOFT里的计算有没有包含齿厚公差和中心距公差啊？
