求助：德国西门子与蜗杆相配的斜齿轮，求端面准确齿形

niuershiye · 发表于 2010-7-16 15:56

您需要登录才可以下载或查看，没有账号？注册

x

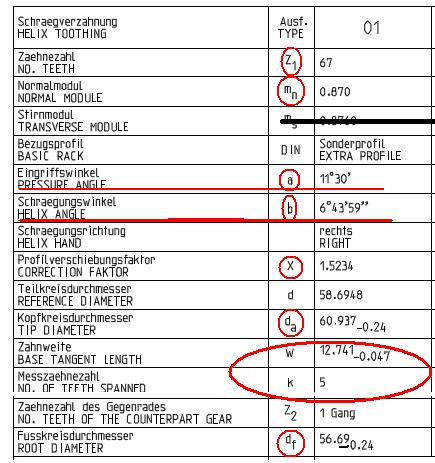

德国西门子与蜗杆相配的斜齿轮，求端面准确齿形，具体参数见原图纸表格。

freefreemen · 发表于 2010-7-16 18:39

本帖最后由 freefreemen 于 2010-7-16 18:40 编辑

所有值都取中间公差:)

Drawing1.zip (676.9 KB, 下载次数: 14)

niuershiye · 发表于 2010-7-16 19:01

现在不能打开 *。ZIP .

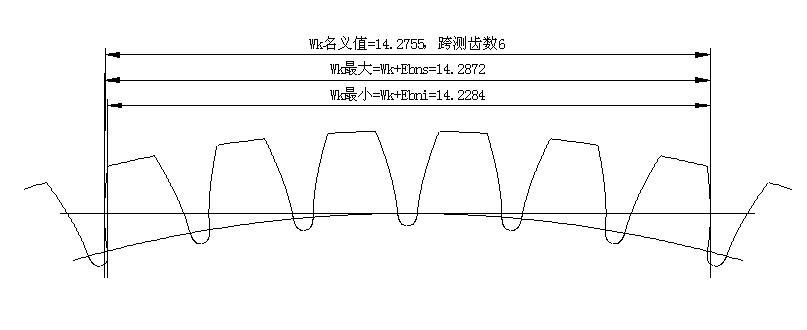

最好画出六个齿，看看 WK !

48824305 · 发表于 2010-7-16 20:01

本帖最后由 48824305 于 2010-7-16 20:03 编辑

m87z67b6733.rar (448.2 KB, 下载次数: 1)

很奇怪,齿根圆大于分度圆.

1.5234应该是法向变位系数.

freefreemen · 发表于 2010-7-16 21:02

现在不能打开 *。ZIP .
最好画出六个齿，看看 WK !
niuershiye 发表于 2010-7-16 19:01

登录/注册后可看大图

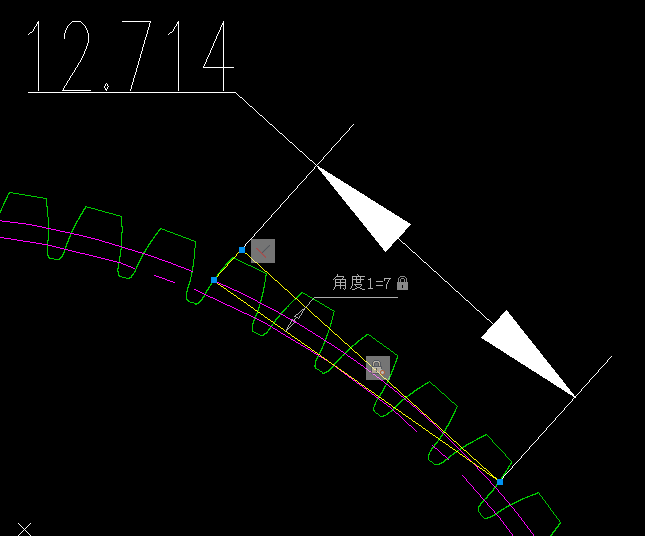

look:o

niuershiye · 发表于 2010-7-16 22:12

本帖最后由 niuershiye 于 2010-7-16 22:23 编辑

很奇怪,齿根圆大于分度圆.

1.5234应该是法向变位系数.
48824305 发表于 2010-7-16 20:01

登录/注册后可看大图

看表格 d --- 分度圆， df---- 齿根圆 . df < d .
================================
先前我也画了，害怕画错了。

与 freefreemen 大方向就是那个样子。

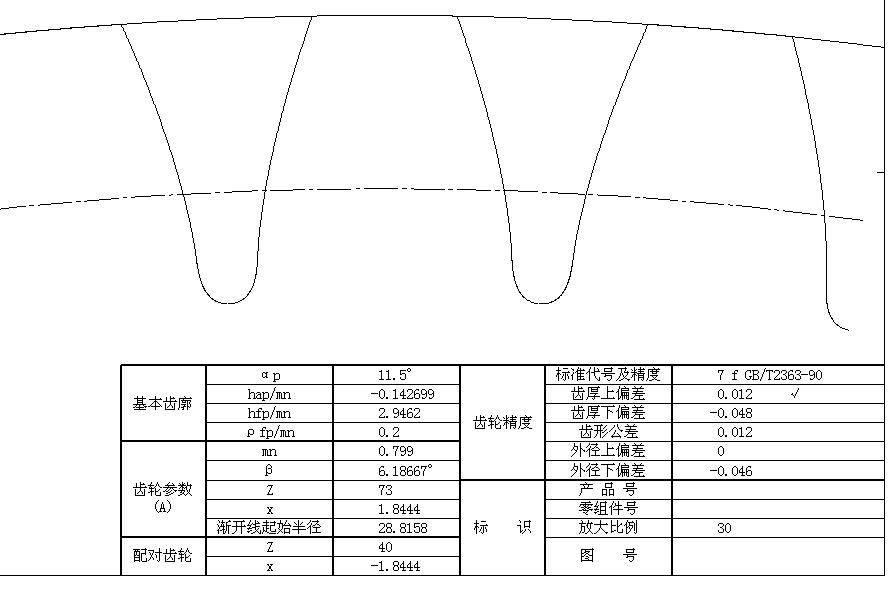

我画的是另外一组数据的。就是下图下面哪组数据。

那个全图的 -- 48824305 肯定不正确！

48824305 · 发表于 2010-7-16 22:36

本帖最后由 48824305 于 2010-7-16 22:50 编辑

未必就是我的错.
法向变位系数1.5234,很大
这么大的变位系数,齿根圆有可能大于分度圆.
我的程序还从未出过错.

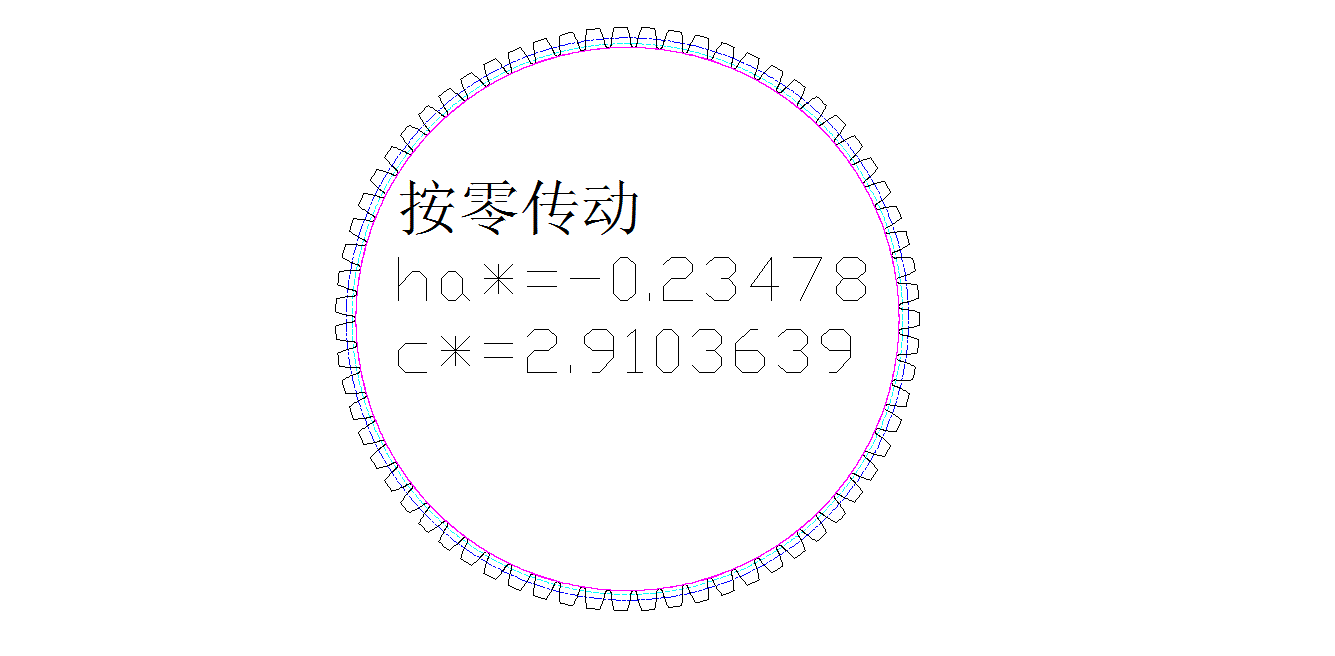

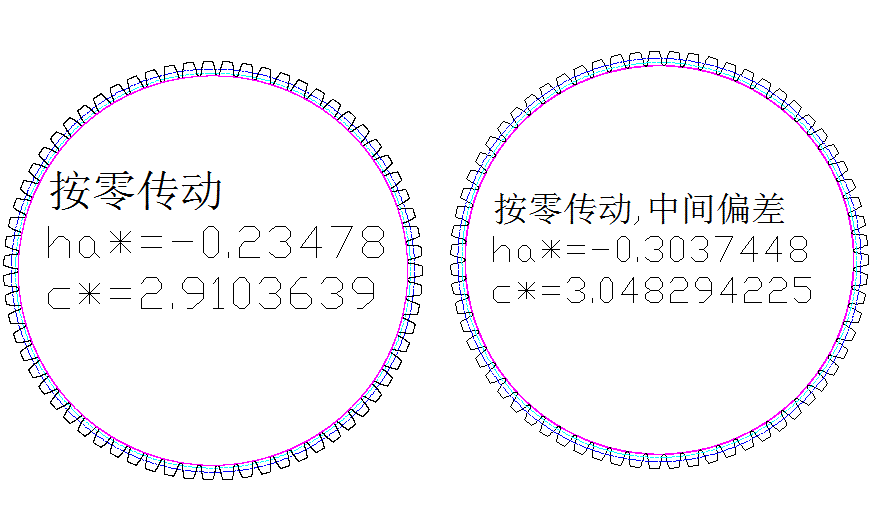

HA*和C*可能要根据DA和DF来计算,我取了1.0和0.25

刀疤五 · 发表于 2010-7-17 07:29

我没有去用过你的“最最新的AUTOCAD齿根曲线变位齿轮程序。
什么时候变成“最最最最最新的AUTOCAD齿根曲线变位齿轮程序”，我会考虑去买且使用的。

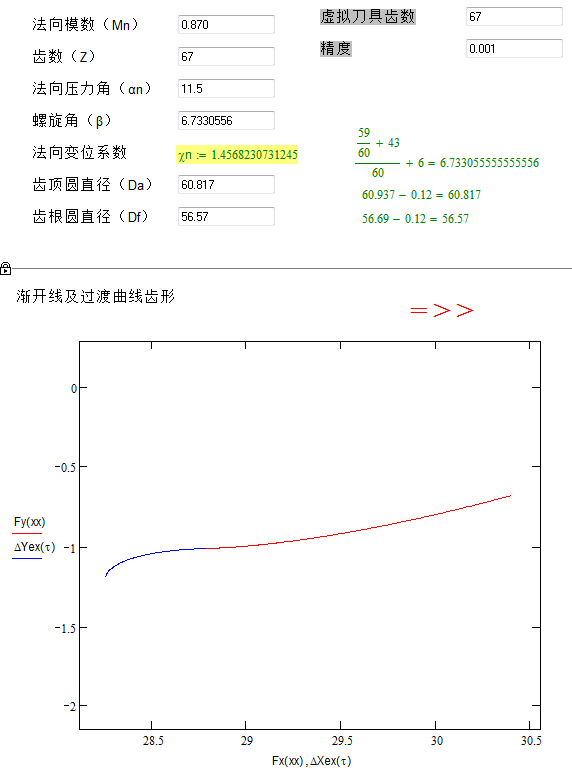

生成的曲线，如要用于线切割用，画图必须要有也可以输入DA，DF的，才好用。因为考虑DA，DF公差后，HA*和C*不可能还是1.0和0.25。

48824305 · 发表于 2010-7-17 13:49

本帖最后由 48824305 于 2010-7-17 14:30 编辑

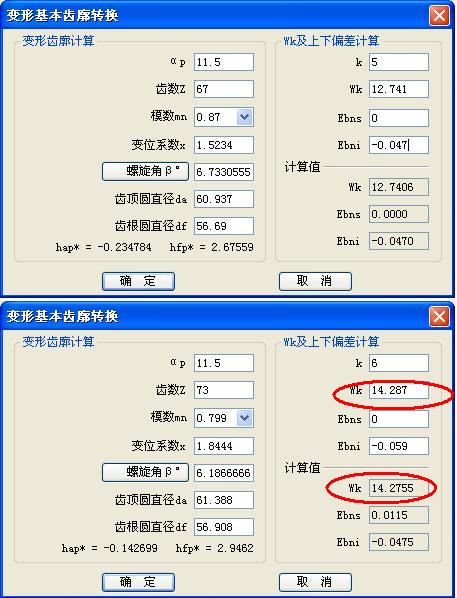

我会再改一下程序,两种选择.

1.选择输入HA*和C*
2.选择输入DA，DF

那么,表中还少一个齿高变动因素Δуt.

48824305 · 发表于 2010-7-17 15:51

本帖最后由 48824305 于 2010-7-17 16:23 编辑

m87z67b6733.rar (450.53 KB, 下载次数: 0)

m87z67b6733.rar (974.88 KB, 下载次数: 1)

齿根圆角系数都是0.38
