侧隙

mike_guohui · 发表于 2014-3-6 18:03

您需要登录才可以下载或查看，没有账号？注册

x

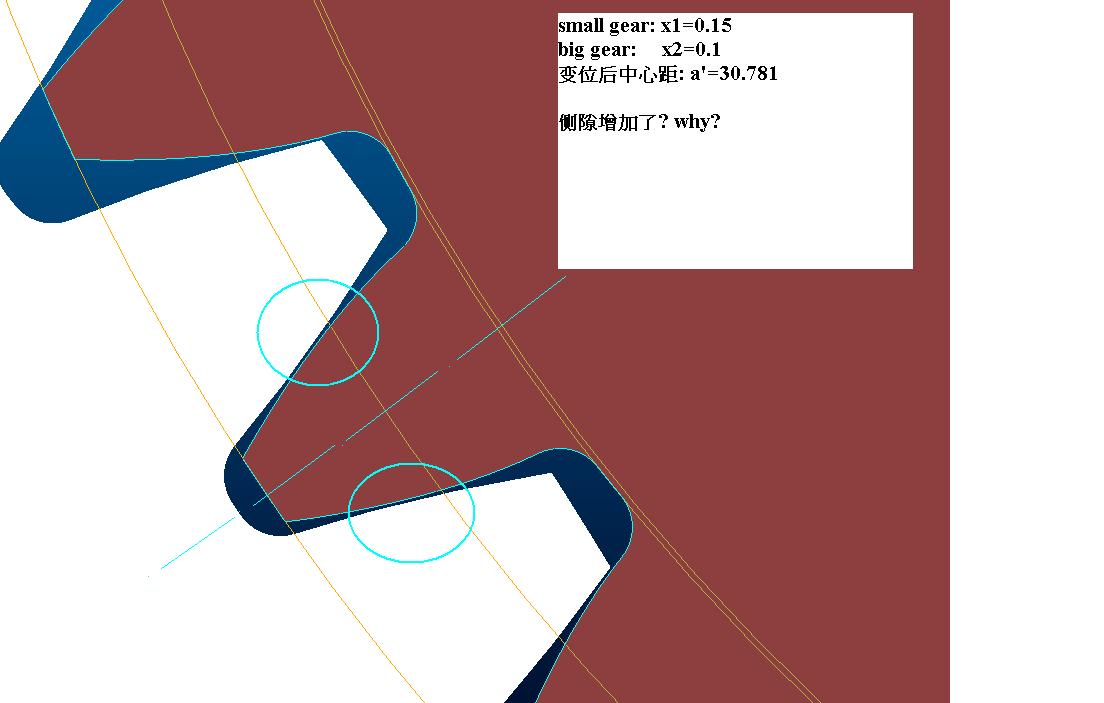

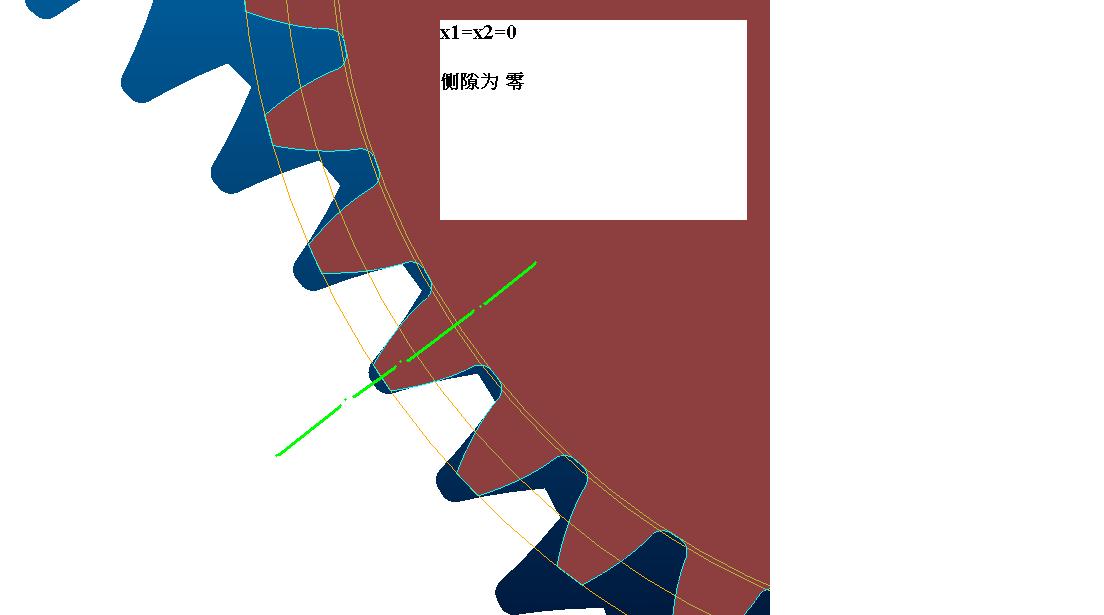

齿轮变位后, 侧隙会发生变化吗? 用3D 软件绘制时, 如果x1=-x2, 不会变, 如果x1+x2><0,(中心距已变位a'),但发现侧隙变化了, 哪位大吓能指点下吗?

mike_guohui · 发表于 2014-3-6 18:30

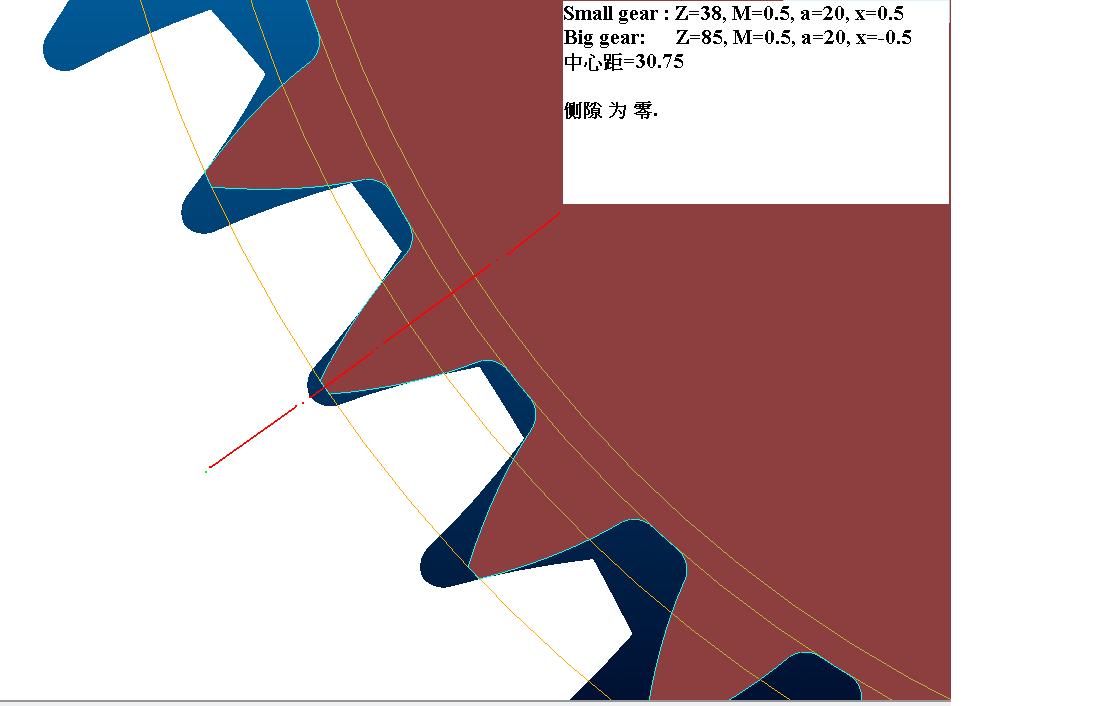

附图片

qdtruck · 发表于 2014-3-6 18:44

侧隙和变位没有关系。

huijind · 发表于 2014-3-6 19:03

可以看看丁淳的文章。丁淳将侧隙的计算讲的很清楚了。
侧隙的大小取决于齿厚。所以实际安装中心距、变位系数、弧齿厚的偏差，都会影响侧隙

阿懵 · 发表于 2014-3-7 11:02

本帖最后由阿懵于 2014-3-7 11:09 编辑

其他齿轮参数不变的情况下拉大中心距侧隙会增大具体的关系可以参照手册上的变位计算得到

例如中心距增大了 L 那么单边侧隙会增大 L*sina

mike_guohui · 发表于 2014-3-14 16:55

如果x1+x2>0 or <0 要保证侧隙为零时,中心距从a到 a'. 全齿高需减少些, 一般齿顶高减少 M*^y(模数乘齿顶高变位系数). 但为什么要减这个数,还时有点不明白, 望前辈们解释.
