KISSsys详细建模时计算错误

Mylq · 发表于 2014-3-4 14:00

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 Mylq 于 2014-3-4 14:02 编辑

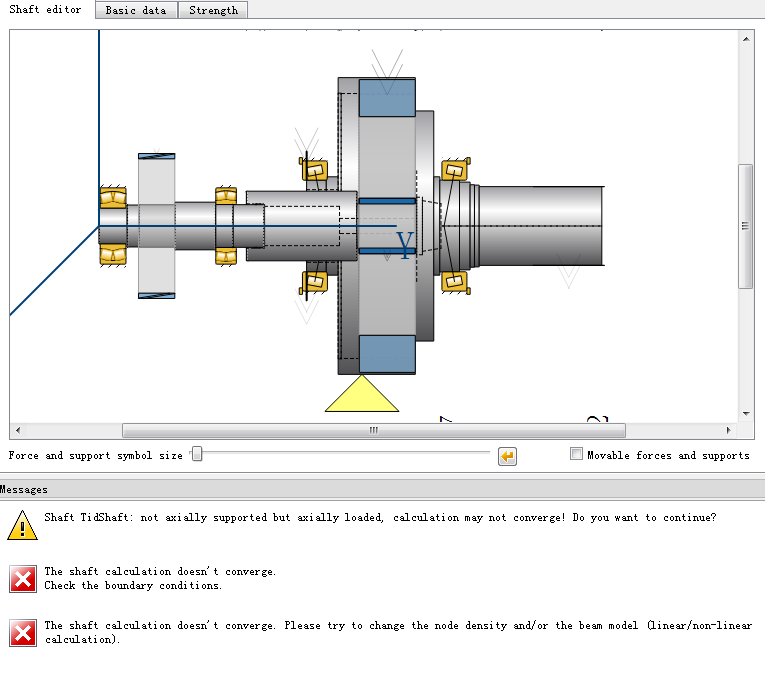

在进行详细建模后，对行星销等运行计算，经常会遇到两个错误：

"The shaft calculation doesn't converge, check the boundary condition."

" The shaft calculation doesn't converge . Please try to change the nodedensity and/or the beam model(linear/nonlinear calculation )."

另外，在将太阳轮轴与中间轴进行连接时，中间的“connection,general”怎么设置，经常收到提醒：

"shaft TidShaft: not axially supported but axiallyloaded, calculation may not converge! Do you want to continue?"

望大侠们不吝赐教，先拜谢了！

yanta82 · 发表于 2015-2-2 16:27

边界条件不对,

hdcyc · 发表于 2015-2-2 16:46

估计是你对机构不够了解，有干涉（重复定位）。图片中齿轮输入轴两端已经有了两轴承，直接联结到行星输入端有无花键？

ly_lzy · 发表于 2015-3-7 16:47

你这是“运动学”没有设置合理，许重新检查定义

hlmhaha · 发表于 2015-3-13 20:19

今天也碰到过了，后来发现轴承定位错了
