关于中间惰齿轮轴向力计算问题

shz032 · 发表于 2014-2-18 20:35

您需要登录才可以下载或查看，没有账号？注册

x

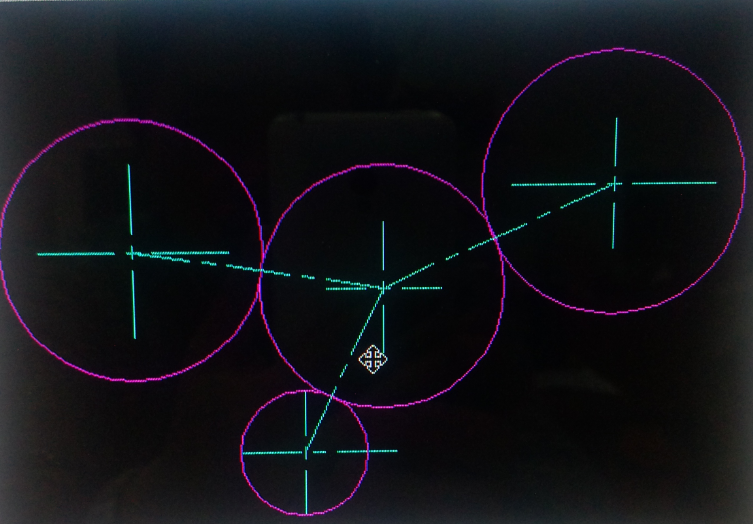

如图所示轮系示意图，最下方为主动齿轮，中间为惰齿轮，其余两个齿轮为动力输出轮，为斜齿轮。问:中间惰齿轮的轴向力该如何计算，是三个齿轮副分别计算，然后计算他们的合力吗？

shz032 · 发表于 2014-2-18 20:37

手机发的不小心放了三次，请大家见谅！

SMM · 发表于 2014-2-18 22:33

shz032 发表于 2014-2-18 20:37

登录/注册后可看大图

手机发的不小心放了三次，请大家见谅！

应该是后计算合力的

shz032 · 发表于 2014-2-19 08:27

SMM 发表于 2014-2-18 22:33
应该是后计算合力的

貌似不是，如果计算合力，中间惰齿轮的轴向力应该为零，因为当惰齿轮作为主动轮时，他的轴向力与惰齿轮作为从动轮的方向是相反的

shz032 · 发表于 2014-2-19 08:38

本帖最后由 shz032 于 2014-2-19 08:43 编辑

SMM 发表于 2014-2-18 22:33
应该是后计算合力的

对于惰齿轮而言，它与三个齿轮传动时输出与输入功率是相同的，这样它的轴向合力应该为零才对。我用kisssoft中三个齿轮模块计算时发现，三个齿轮的轴向力相同，中间齿轮的轴向力显然不是所谓的合力。不知道谁能帮我分析分析？！

dflluo · 发表于 2014-2-19 08:53

shz032 发表于 2014-2-19 08:27

登录/注册后可看大图

貌似不是，如果计算合力，中间惰齿轮的轴向力应该为零，因为当惰齿轮作为主动轮时，他的轴向力与惰齿轮作 ...

力矩不平衡。

shz032 · 发表于 2014-2-19 10:34

dflluo 发表于 2014-2-19 08:53
力矩不平衡。

可以解释得清楚点吗，怎么个不平衡？期待您指教！

dflluo · 发表于 2014-2-19 11:12

shz032 发表于 2014-2-19 10:34

登录/注册后可看大图

可以解释得清楚点吗，怎么个不平衡？期待您指教！

你想想，对于你这个惰齿轮，如果没有轴的支撑和固定，理论上是一种什么情况。你计算轴向力有一部分目的就是为了设计轴和轴向固定吧？

shz032 · 发表于 2014-2-19 13:15

dflluo 发表于 2014-2-19 11:12
你想想，对于你这个惰齿轮，如果没有轴的支撑和固定，理论上是一种什么情况。你计算轴向力有一部分目的就 ...

你说的力矩是指让齿轮沿端面某个轴翻转吗，因为轴向力的方向相反，刚好行成这样一个翻转力矩，我这样的理解对吗？我现在的问题是中间惰齿轮轴的止推端面异常磨损，所以我想算出轴向力，对轴进行评估轴。

shz032 · 发表于 2014-2-19 22:34

哪位高手可以出来指点一二啊，中间齿轮到底是什么样的受力情况？
