求各位指导一下大小齿轮的画法

ZENGLANYING · 发表于 2010-7-9 14:12

您需要登录才可以下载或查看，没有账号？注册

x

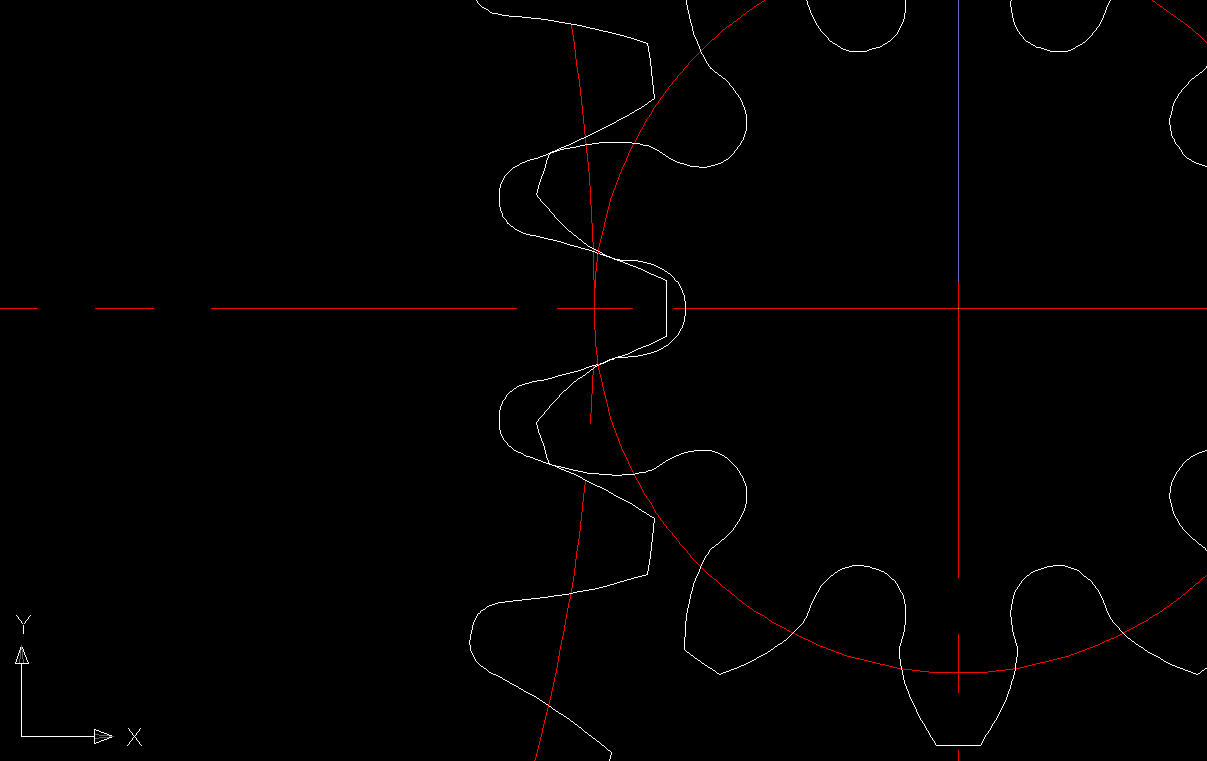

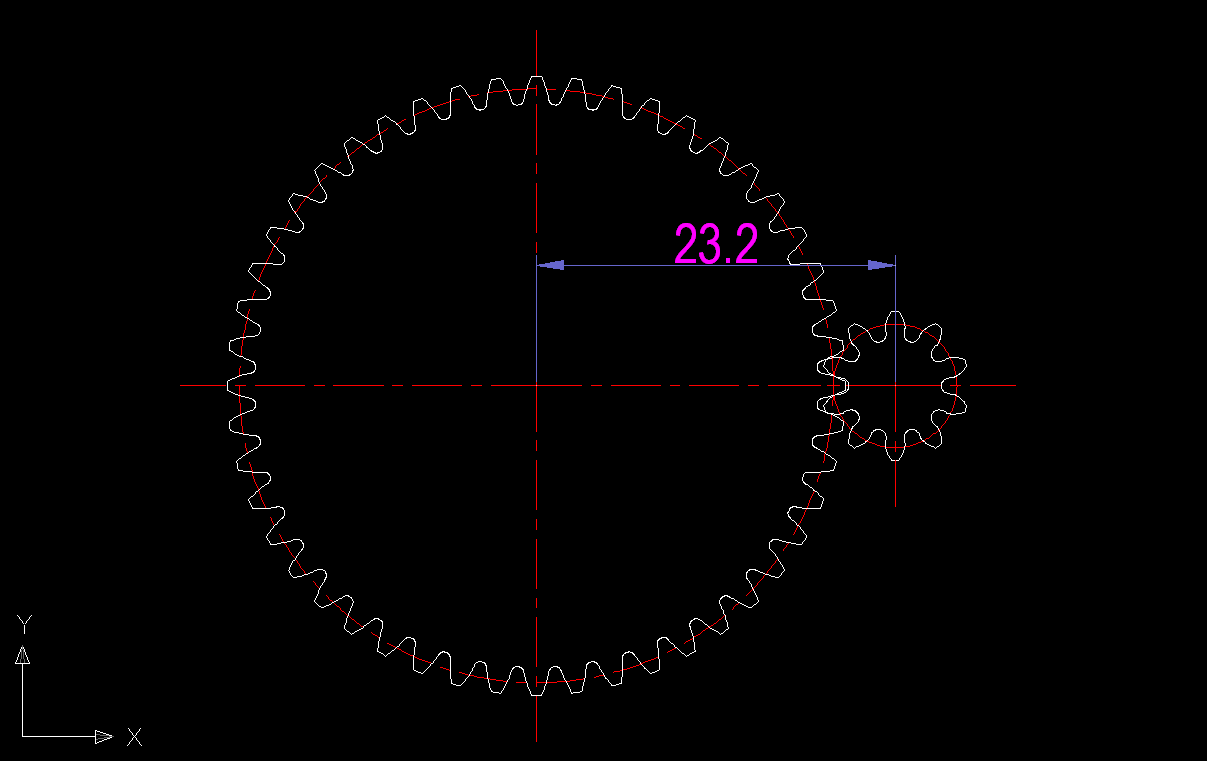

我的两个小直齿轮模数0.8,大齿数10,小齿数48,中心距是23.2,可是我用燕秀外挂画出来的这两个齿轮按中心距放在一起,为什么两个齿轮有过盈配合(有相交)现象呢?

niuershiye · 发表于 2010-7-10 11:11

不应该相交的！

mrmrw · 发表于 2010-7-10 12:43

燕秀工具箱里面的齿轮绘图工具不正确，还是示意一下的概念。
正确的齿形是不相交的。

48824305 · 发表于 2010-7-10 15:11

用我的软件BZ1Z2.VLX画.

andyxinsong · 发表于 2010-8-9 13:27

别的软件是不相交的

海阔天空 · 发表于 2010-8-12 16:04

不应该相交的
