求教渐开线内花键

87384084 · 发表于 2014-2-13 19:25

您需要登录才可以下载或查看，没有账号？注册

x

近日有一内花键加工！！模数2.5 齿数16 变位角0.45！压力角30 花键大径45.3！小径40.11 量棒4.75！跨距34.8！！怎么也画不出来！请大神帮帮忙！！

hyfjy · 发表于 2014-2-14 16:39

什么叫“变位角”？？有变位系数，莫非就是这？

hyfjy · 发表于 2014-2-14 16:55

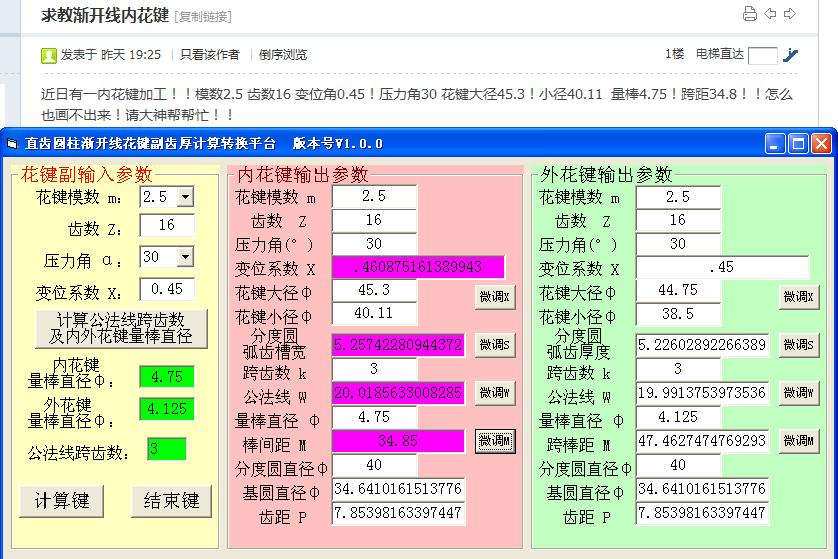

计算加作图：

hyfjy · 发表于 2014-2-14 16:58

计算文件

渐开线花键齿厚换算.rar (759 Bytes, 下载次数: 58)

刀疤五 · 发表于 2014-2-14 17:14

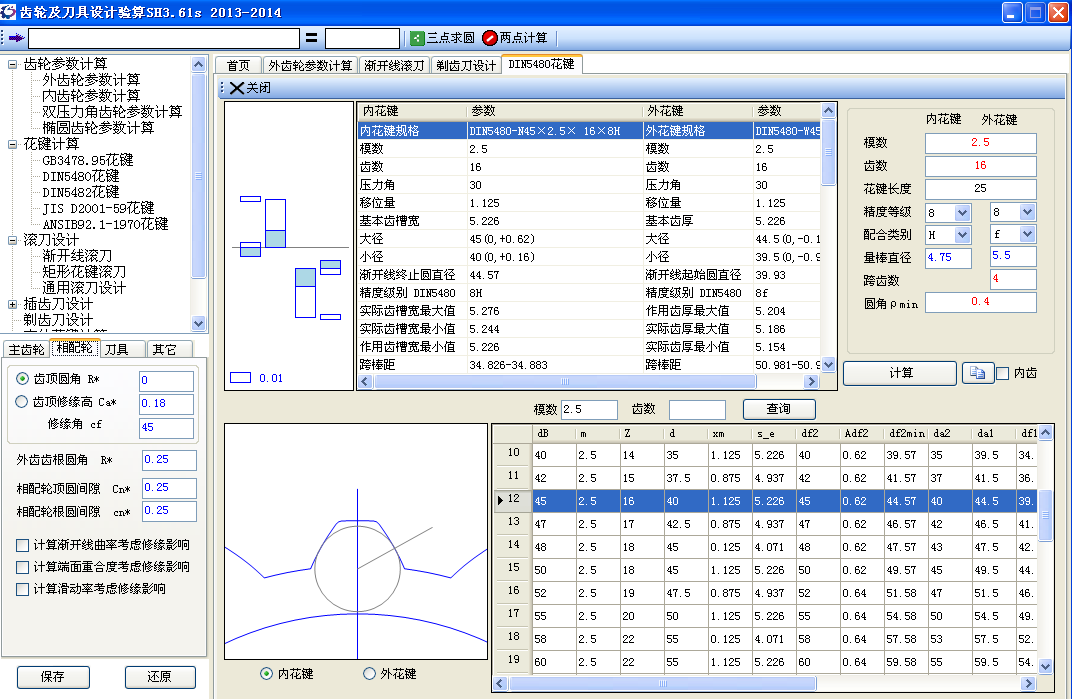

这应是DIN5480标准的花键

87384084 · 发表于 2014-2-14 22:40

这个怎么画出来的啊我用的是CAXA 不会画啊你们用的计算软件都是哪里下的啊

lkxd · 发表于 2014-2-16 19:48

87384084 发表于 2014-2-14 22:40

登录/注册后可看大图

这个怎么画出来的啊我用的是CAXA 不会画啊你们用的计算软件都是哪里下的啊

CAXA能画出平面图
你用的是CAXA的哪个版本？

syp24738839 · 发表于 2014-2-16 21:06

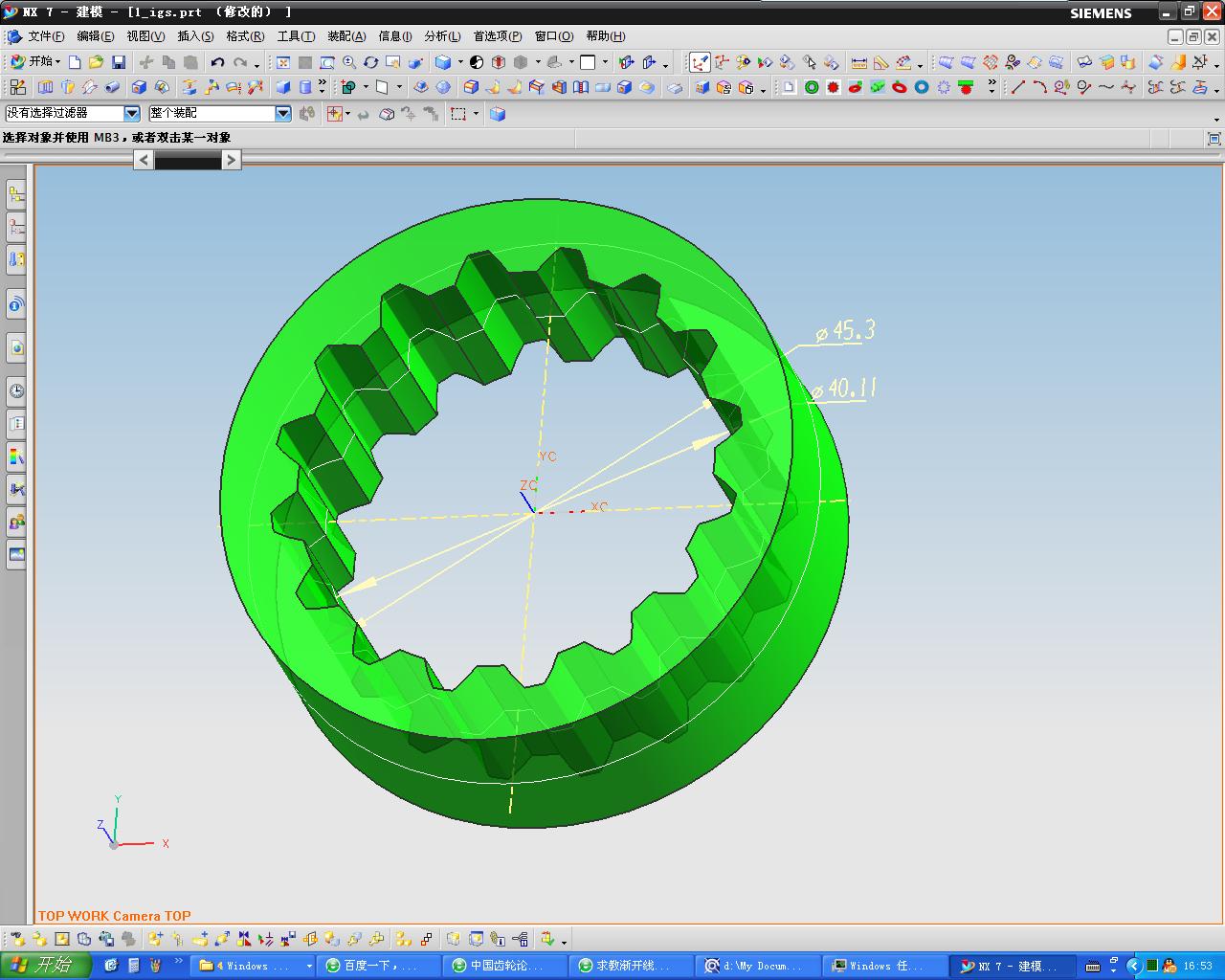

你的这个花键是DIN 5480的吧，变位角0.45应该是变位系数-0.45 吧。

87384084 · 发表于 2014-2-17 07:13

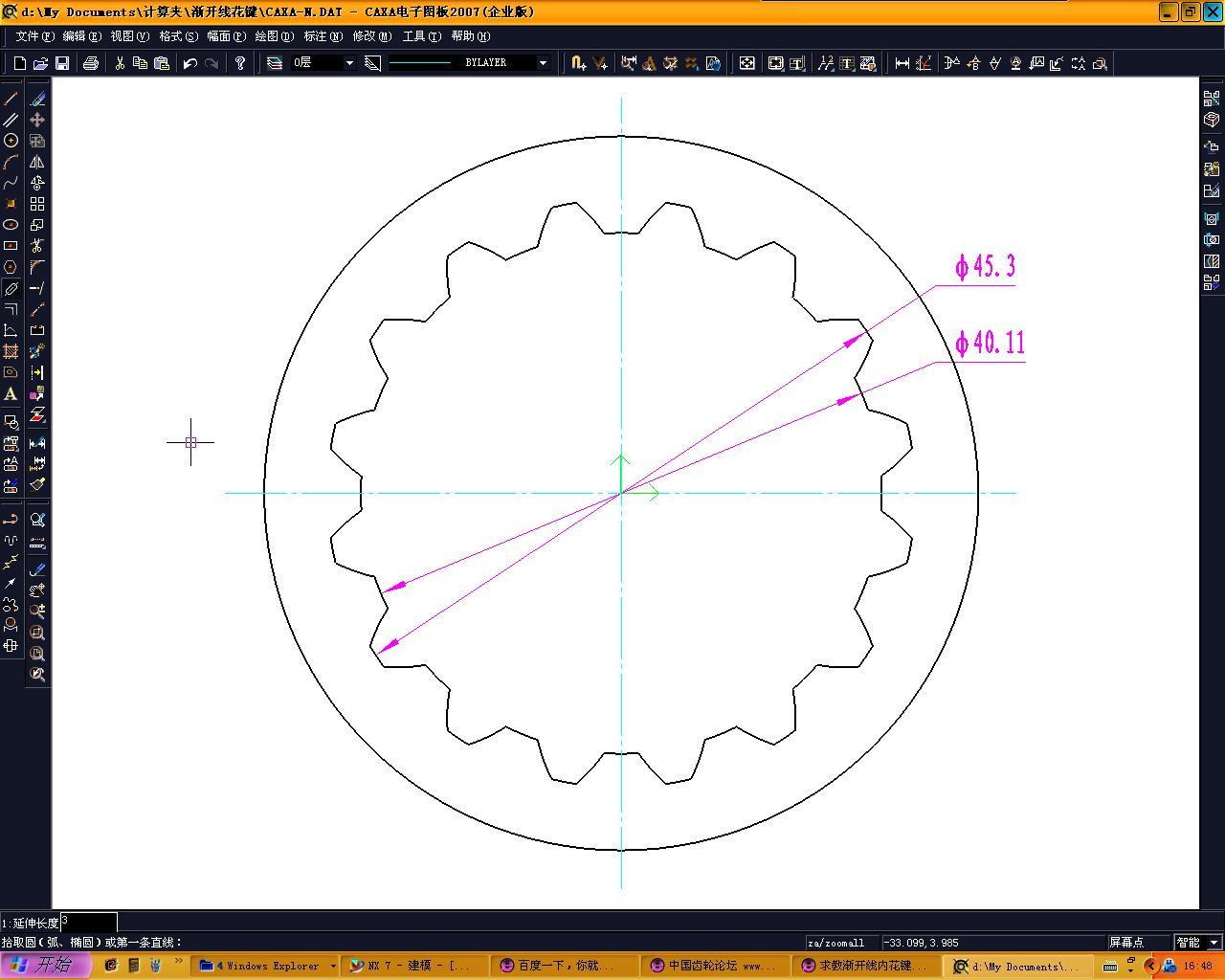

平面图也可以！！但是有一点！齿根圆弧那怎么也改不了！！我要的是0。5

洛克希德 · 发表于 2014-2-17 07:32

87384084 发表于 2014-2-17 07:13

登录/注册后可看大图

平面图也可以！！但是有一点！齿根圆弧那怎么也改不了！！我要的是0。5

用CAXA2011可以的
把齿根圆弧修改一下就可以了
我已经试过了
