非圆齿传动实例仿真

Loacher · 发表于 2010-7-7 15:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

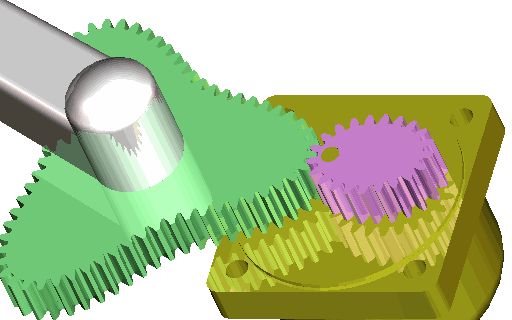

汽车变速雨刮
运用非圆齿的变速传动特点
即能满足起步阶段与结束阶段的低速、高扭矩要求；
又能满足中间阶段高速运动，以减小对视觉的干扰

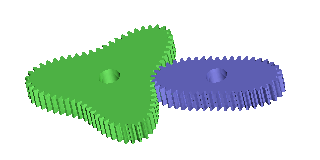

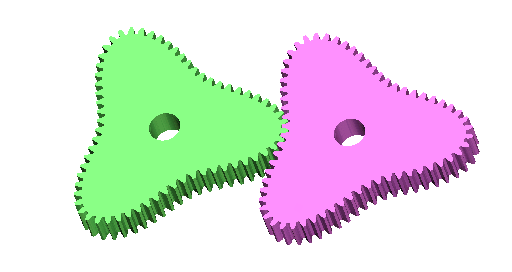

汽车转向器
利用非圆齿轮副可变传动比的特点
转向器在小角度内使用小传动比，以确保在高速行驶中的平稳性；
转向器在大角度时变为大传动比，以提高在低速度、大角度拐弯时转向的灵敏度。

hesheya · 发表于 2010-7-7 17:09

做的确实不错，顶一个

48824305 · 发表于 2010-7-7 19:10

非圆齿轮是怎么加工的?
齿根是什么曲线?

Loacher · 发表于 2010-7-8 14:46

回复 48824305 的帖子

上个世纪70、80年代以前，非圆齿的制作十分困难，听说前苏联为军事用途，特地在瑞士定做了两台专用机器。随着80年代之后数控技术的普遍应用，如今的非圆齿制造相对容易了一些。目前的通用做法是数控滚齿机或数控插齿机，工件主轴的转速及Y轴（滚刀与工件的轴心距）需周期性变化。
齿根曲线就是滚刀刀尖形成的过渡曲线。

Loacher · 发表于 2010-7-8 14:53

非圆齿齿廓及过渡曲线的成功绘制，使得非圆齿的加工不再受加工设备的局限，运用普及的慢走丝线割机就可实现，模数大的非圆齿甚至可以用数控铣床便可完成！

48824305 · 发表于 2010-7-8 15:07

滚刀刀尖一般是个小圆角.
滚刀与工件的轴心距周期性变化,那么形成的齿廓不一定是渐开线.

dongjingzhiji · 发表于 2010-7-8 17:41

本帖最后由 dongjingzhiji 于 2010-7-8 17:53 编辑

回复

上个世纪70、80年代以前，非圆齿的制作十分困难，听说前苏联为军事用途，特地在瑞士定做了两台 ...
Loacher 发表于 2010-7-8 14:46

登录/注册后可看大图

世界真小，您说的那两台的故事和这个故事刚好吻合，但是否军事不得而知。

图在这里：

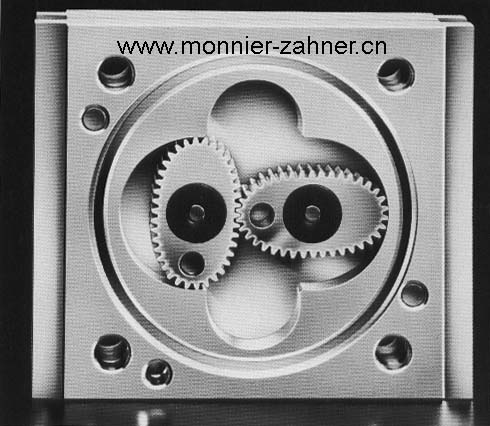

198x年瑞士Wahli公司为苏联特别造了2台椭圆齿轮滚齿机。
由于当年数控能力有限，只能用凸轮机构，此项目成为公
司发展历史上重要的一笔，印在了公司彩页上。

如今，数控程序已经可以轻松完成，见本坛帖子：

瑞士高速数控小模数滚齿机----椭圆齿轮滚齿加工方法-----视频录像
http://www.gearbbs.com/forum.php?mod=viewthread&tid=19274&extra=page%3D2

48824305 · 发表于 2010-7-8 18:42

3阶椭圆方程是怎样的?

phoenixcoun · 发表于 2010-7-9 08:37

看来应用前景广泛啊

顾文东 · 发表于 2010-7-9 08:39

长见识了！！！
