一款典型用于加工大螺旋角齿轮的滚刀.

齿轮光泽 · 发表于 2010-7-4 14:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

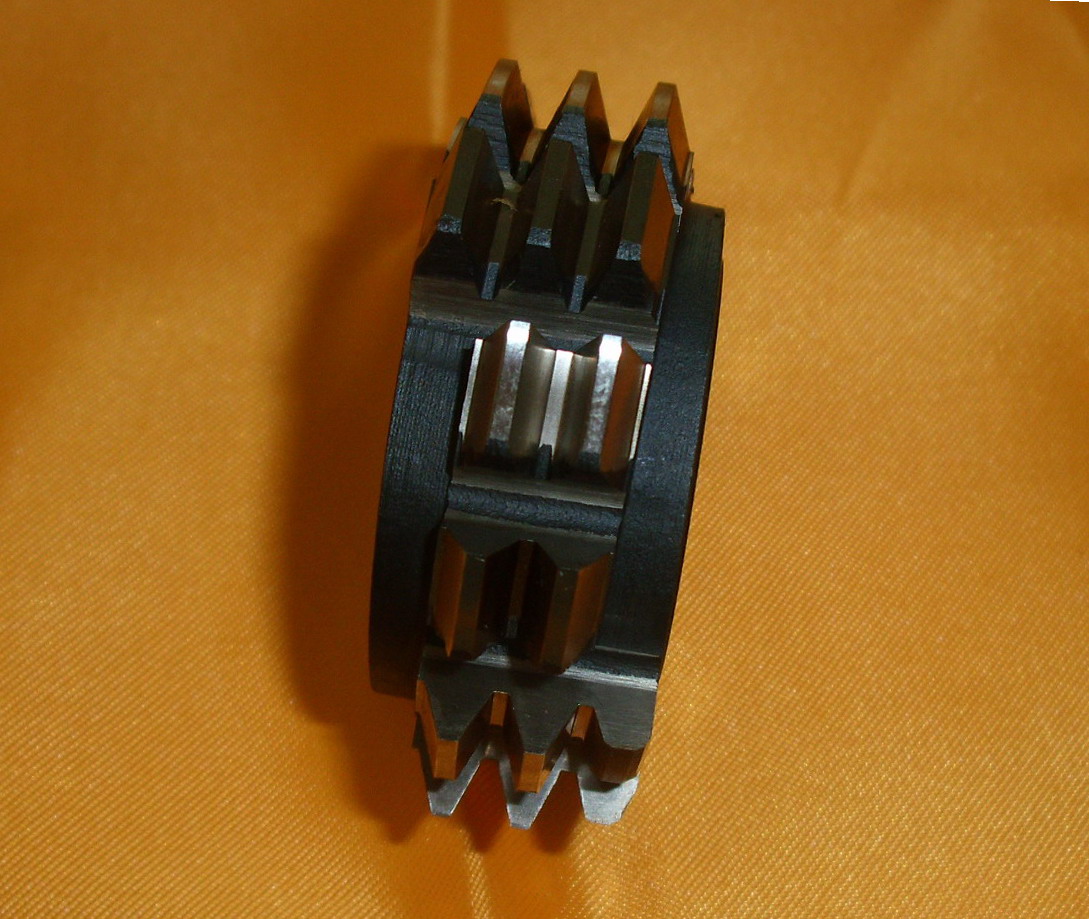

日前拙帖<滚切大螺旋角斜齿轮时应注意的几个问题>发表后,因叙述不详累好友垂询,现发一滚刀实物图片,图中滚刀两端不完整齿,俱巳去除.

vbyu1987 · 发表于 2010-7-8 11:54

这刀都没法窜刀

顾文东 · 发表于 2010-7-10 06:47

路过，看看！

per-shaving · 发表于 2010-7-10 15:31

路过，看看！

ljdqe · 发表于 2010-7-10 20:27

螺旋角到30°，齿数较多能行吗（比如Z=110）

duxingzhe · 发表于 2010-7-15 17:17

见识了，谢谢LZ

齿轮光泽 · 发表于 2010-8-13 22:14

螺旋角到30°，齿数较多能行吗（比如Z=110）
ljdqe 发表于 2010-7-10 20:27

登录/注册后可看大图

螺旋角到30°不算大,所谓的大螺角是指螺旋角大于45°的圆柱齿轮,至于齿数多少是没有特别影响的.

纪永君 · 发表于 2010-8-14 06:21

不知道这把刀的侧铲面在那，即侧面铲磨光的表面在那，不像一把正规的滚刀，倒像是山寨版的滚刀。
滚刀的有效刀齿不够，要想加工出一个完整的渐开线齿形都十分的困难。
滚刀的对刀问题也是一个十分主要的问题，不知道这把滚刀式如何做到的呢

齿轮光泽 · 发表于 2010-8-15 20:49

本帖最后由齿轮光泽于 2010-8-16 12:54 编辑

删除此帖!

纪永君 · 发表于 2010-8-16 07:27

本帖最后由纪永君于 2010-8-16 07:45 编辑

回复 齿轮光泽 的帖子

谢谢先生对我的提醒，但是，我只是就事论事，不管是意大利还是美国，或者英国，看看先生的图片，刀具的侧铲面的确没有磨光，并且面上上有凸凹的坑，难道不是吗？
第二，根据刀具的啮合原理至少刀具是应该具备两整圈以上的螺纹，才能达到最小的啮合长度的要求（压力角20度的时候），所以，按照常规，这把刀具的对刀是困难，这是事实，在此，我不能对先生有所评价，但是，我知道，如果这把滚刀的不是国外进口的，只是国内生产的，试问，你能接受这种只有3圈不倒的螺纹的滚刀吗？于情于理，滚刀都需要有足够的圈数的，这是常理，你说不是吗，哈哈哈
诚然先生以为对刀是初级滚齿工的难题，诚然先生可以视滚齿对刀如草芥，诚然先生视滚齿对刀为放屁，希望先生能将这一方法介绍到中国的广大的滚齿加工行业中去，我想，这是个好事！打开各个工具厂的网站上看一看，大家的滚刀在轴向上都有十数排刀齿，就是少的也有4到5排（4到5个螺距以上）的齿数。真能都做到先生的技术水平，对于中国的刀具市场，节省材料，完整的齿轮啮合线的形成都是有好处的，这样，不光能够体现出先生的对刀方法的精髓与风范，也能够体现出大师的文采，这的确是影响深远的壮举呀
