一对内啮合齿轮，齿廓曲线与常规刚好相反，请兄弟们帮忙！

hss218 · 发表于 2010-7-1 15:41

您需要登录才可以下载或查看，没有账号？注册

x

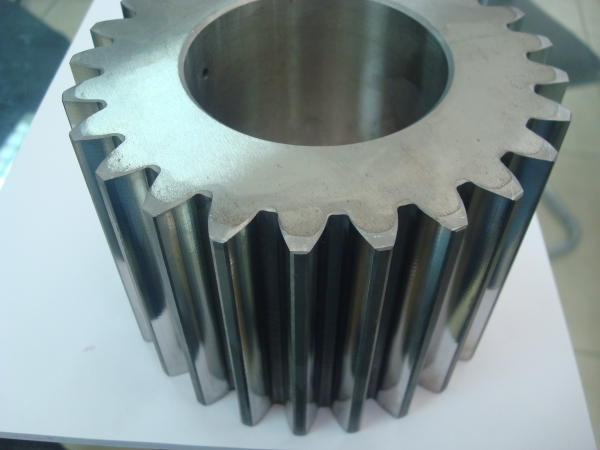

一对内啮合齿轮，齿廓曲线与常规刚好相反，即外齿的齿廓渐开线是凹的，内齿齿廓渐开线是凸的，怎么加工啊？
哪位兄弟能帮忙一下？先谢了！

hesheya · 发表于 2010-7-1 17:03

第一次听说，请求高人

NGCQE · 发表于 2010-7-1 19:48

插齿或者铣齿都行

王工 · 发表于 2010-7-1 20:14

外齿可通过剃刀修形实现,内齿可通过定做插刀或修行挤轮实现,一般日系齿轮有这样要求,内齿齿廓渐开线是凸的，欧系齿轮是不做这样要求的,国内的可通过与用户沟通,内齿做成平滑的齿廓渐开线与外齿的齿廓渐开线是凸的啮合将获得低噪音.

hss218 · 发表于 2010-7-3 14:41

回复王工的帖子

王工你好！怎样才能把图片，照片发上来的？

王工 · 发表于 2010-7-4 12:19

上传图片示范过程1、2、3、4、5、6、7、8

wtony · 发表于 2010-9-2 21:49

内齿轮图片在哪里？楼主可以发一下图纸看看嘛
