Y54插齿机挂轮是怎么计算和装配的

263324511 · 发表于 2010-6-22 20:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

Y54插齿机挂轮是怎么计算和装配的那位能详细的告诉我装配方法还有 abcd4个轮怎么配

杨大侠 · 发表于 2010-6-22 22:21

机床的分齿挂轮计算公式是2.4*Z刀/Z工,式中Z刀是插齿刀
的齿数,Z工是被加工的齿轮齿数.如在Y54上加工30齿的渐开
外花键,插齿刀齿数是48,那么分齿挂轮:96/20*48/60.

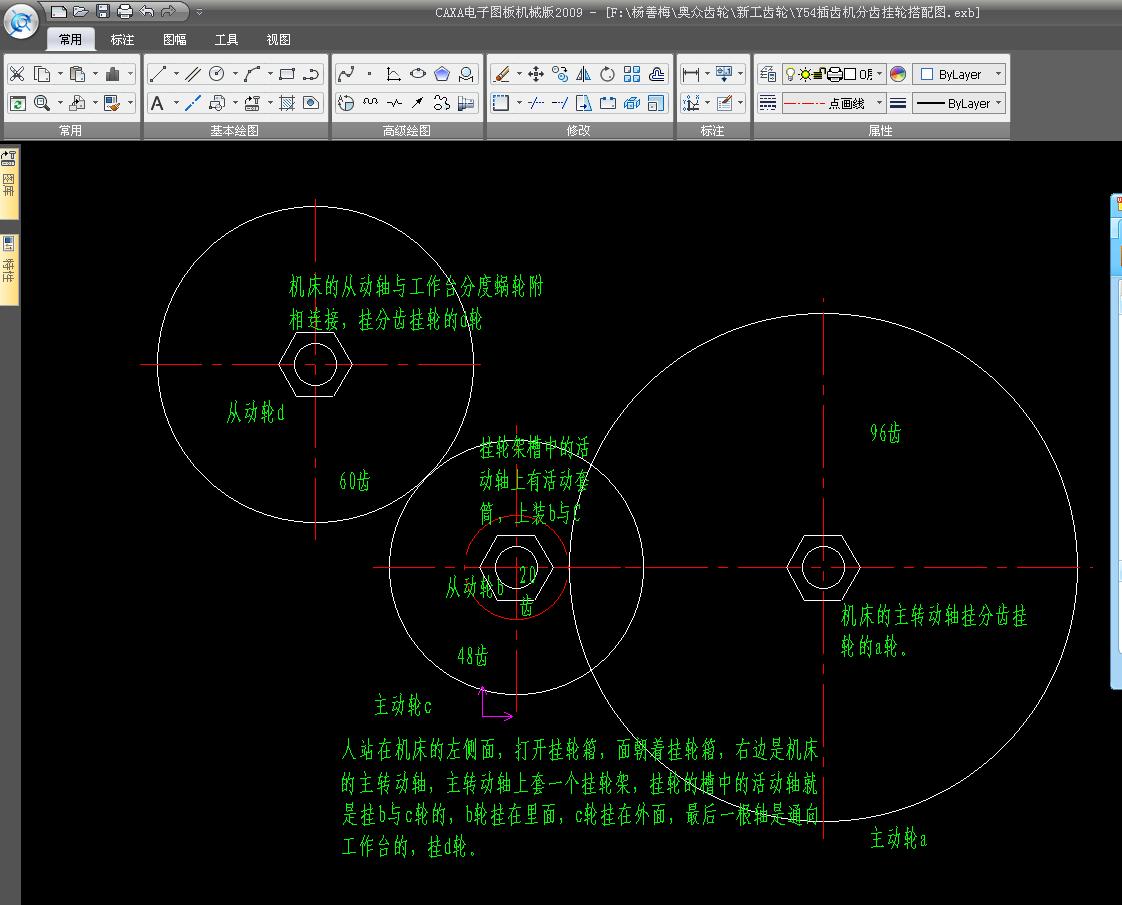

现附上我用电子图板画的四只挂轮搭配图.

陈宵鸿 · 发表于 2010-6-22 22:24

a/b.c/d=2.4.z刀、/z
a
为主动轮和蜗杆连接
c为刀具的齿
z为加工齿的齿数

迷恋 · 发表于 2010-10-31 13:56

内齿加介轮，外齿不加介轮

hyfjy · 发表于 2010-10-31 17:10

Y54插齿机在计算分齿挂轮时，一般运用公式2.4乘以刀具与工件的齿数比，我的感觉先进行约分找到最简分数再配挂轮较好，也许会得到意想不到的好结果，从两组挂轮变成一组挂轮，再加一个或二个介轮就OK，这样的来回切齿（扇形齿加工）误差就会小点。另外在装挂轮时，要保留适当的齿侧间隙，过大或过小都对齿轮的精度有影响，装配好挂轮后还要记得在挂轮的齿间用油枪打点机油以润滑齿面，有的挂轮轴上还要加油以保证挂轮的正常润滑。

ww79555 · 发表于 2011-2-20 23:32

回复 hyfjy 的帖子

有些挂轮上面标写了模数，这些轮有什么特需用途？

hesheya · 发表于 2011-2-21 07:36

大侠给的挂轮只是其中一种搭配而已，你自己可以根据实际情况搭配的，注意空间局限性

hesheya · 发表于 2011-2-21 07:38

再发一贴，y58上的挂轮是怎么定的？

hyfjy · 发表于 2011-2-21 19:01

回复 ww79555 的帖子

把挂轮的图发上来看看好么。

zhangzhiwei · 发表于 2011-7-12 21:35

回复杨大侠的帖子

杨师傅你好啊请教你下啊我是新手！ 2.4*48/30=3.84 怎么转换成 96/20 48/60 的挂轮呢看见了请回下在此先谢谢你呢！！！！！！急啊！！！！
