这样轴该怎么磨？

茗茶 · 发表于 2014-1-16 14:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

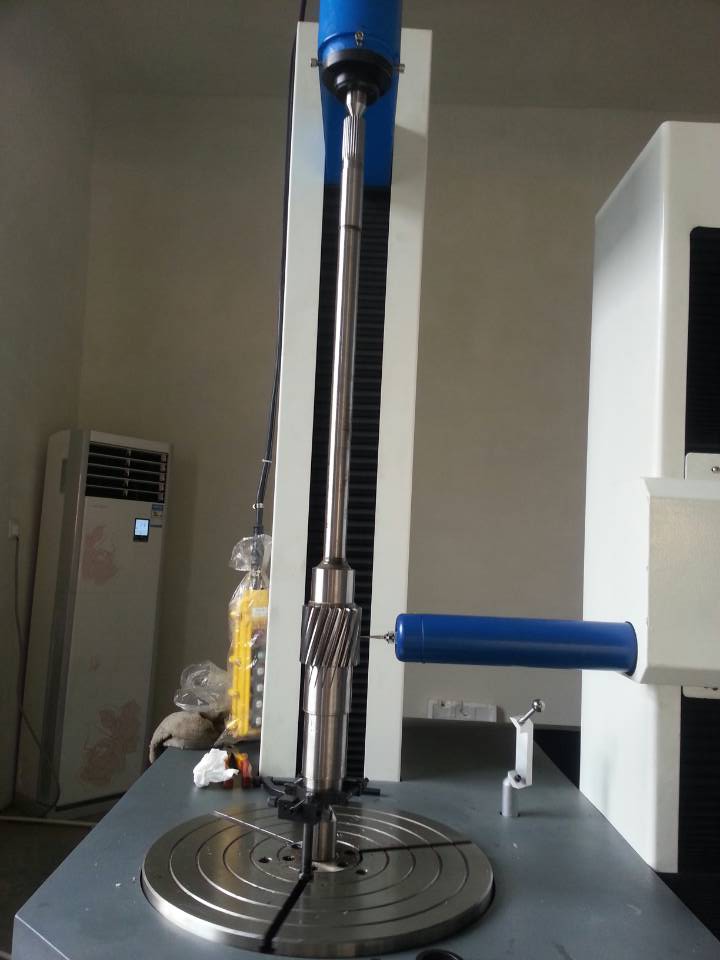

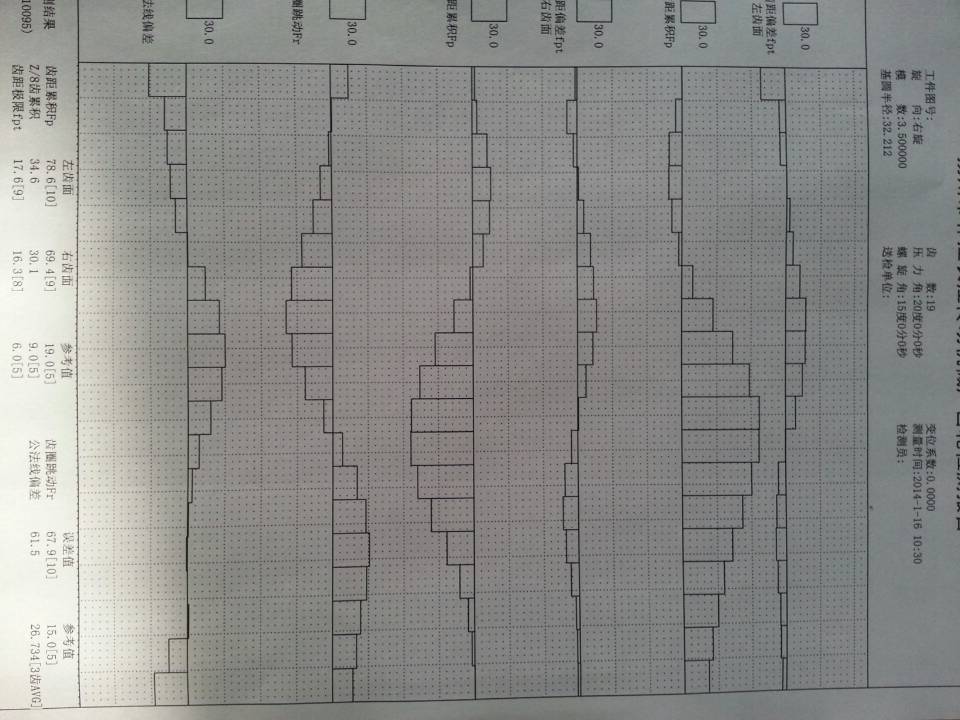

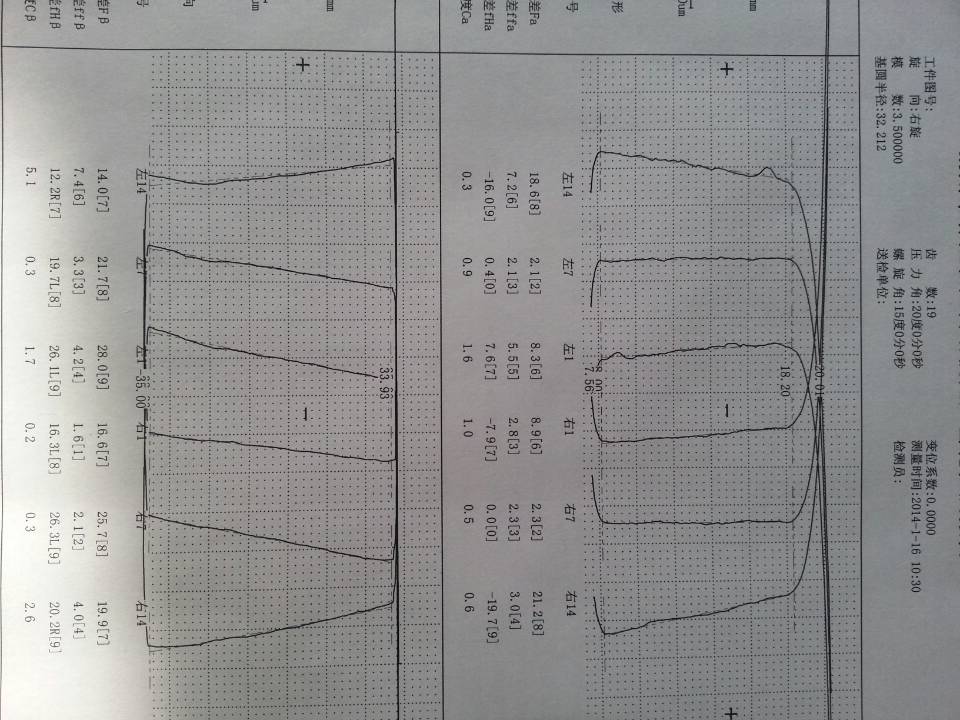

这种细长轴磨出来检测的结果不合格，我们是用秦川YK7332A成型磨齿机磨削。经过已下调整：1、调整了两顶尖之间的距离使之顶紧力合适，调整顶尖压力。2、减少进刀量3丝一刀3、减慢冲程速度2000㎜/分钟。磨出来后比一开始有所好转，但是检测的结果（如图）还是不能达到要求。现在齿向、齿形变化不规则，累积变动量大。齿轮参数M3.5 Z19 H70 L870.请教各位大侠有什么好的办法可以借鉴，谢谢！

杂品50 · 发表于 2014-1-16 18:27

上顶下夹

LXRRXL · 发表于 2014-1-16 18:55

主要是磨削热引起的，尽量减小顶尖压力并尽量加大冷却量

茗茶 · 发表于 2014-1-17 08:05

杂品50 发表于 2014-1-16 18:27

登录/注册后可看大图

上顶下夹

两顶尖顶起

ranhlong · 发表于 2014-1-19 11:22

这个主要是在磨齿高速运转的时候，齿轴产生了扰动，导致的齿形、齿向的一些不合格，最好实在齿面附近在此固定装夹

pingfanzhifu · 发表于 2014-1-19 22:25

双顶尖+中心架，最好。

HBTIANZE · 发表于 2014-1-20 16:42

同意楼上的观点。

yccando06 · 发表于 2014-1-21 09:21

轴的直径多大了？

vanjason · 发表于 2014-1-26 21:57

细长轴，应该跟夹具相关，夹具的形式是咋样？上面那个细长的部分应该塞进夹具里，用弹簧套夹紧。夹具底部有个活动顶尖预定位。蜗杆砂轮磨的X向力量还是很大的磨的摆起来了

challenge · 发表于 2014-1-27 09:25

顺便问一下滚齿精度可以保证吗?若滚齿可保证7级精度，参考滚齿夹具。
