拧紧机内的锥齿轮传动问题，请高手解答

249804313

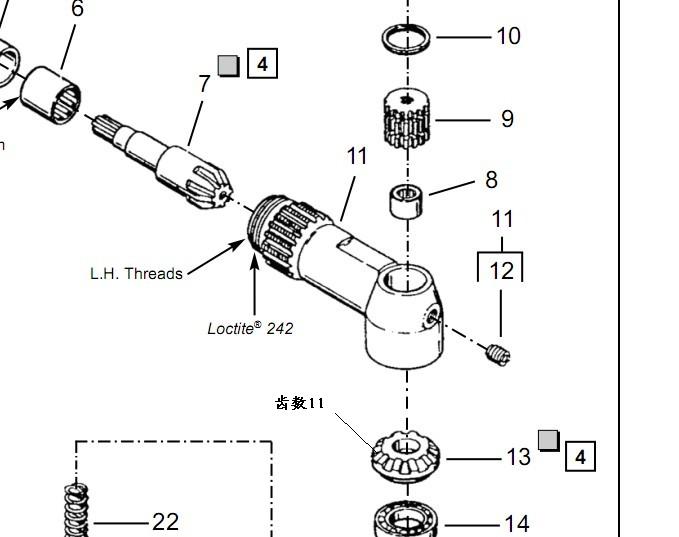

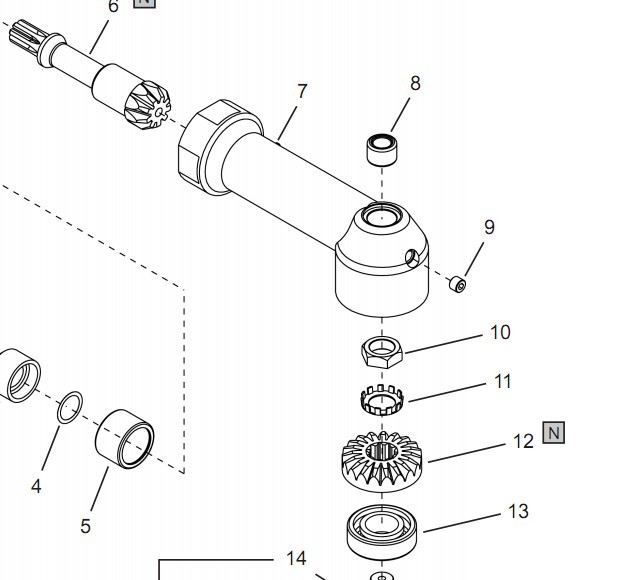

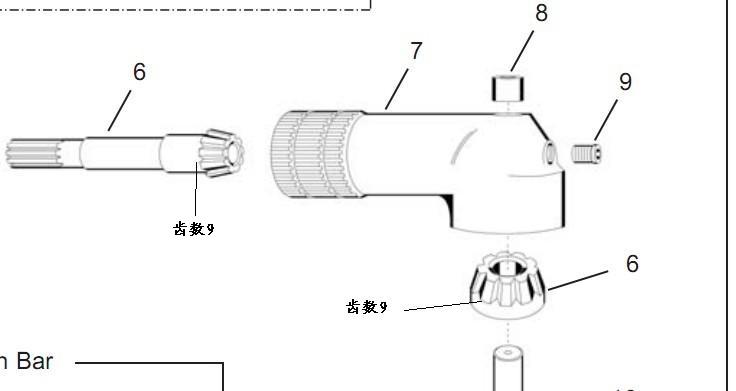

这是库珀手持式拧紧机的弯头部分的示意图

有几个问题想向论坛的高手请教：
1、该拧紧机需要输出20~100n.m的扭矩，对齿轮的要求是什么？
2、示意图上的齿轮是什么齿形？图示的齿数基本上都小于15，最小的齿数为9，是不是这样传动的扭矩就会大一些呢？
3、这种情况下齿轮的安装需要注意些什么？
请不吝赐教，谢谢！

249804313

另外还有个问题：这对锥齿轮的齿数匹配应该是怎样的呢？
我再网上找到一些齿数匹配的条件，自己也算过一些。就是没有规律！
有知道   还请指教  谢谢
①为了磨合均匀，z1、z2之间应避免有公约数。
②为了得到理想的齿面重合度和高的轮齿弯曲强度，主、从动齿轮齿数和应不少于40。
③为了啮合平稳、噪声小和具有高的疲劳强度，对于乘用车，z1一般不少于9；对于商用车，z1一般不少于6。
④主传动比i较大时，z1尽量取得少些，以便得到满意的离地间隙。
⑤对于不同的主传动比，z1和z2应有适宜的搭配。

along2004386

像这个样的配比，需要作非零变位处理，网上有一篇文章是讲锥齿轮用封闭图法选择变位系数。

zhangjun

https://www.gearbbs.com/forum.ph ... &extra=page%3D2
这本书上有你要的答案

249804313

谢谢楼上的朋友    书上讲的都是弧形锥齿轮     没有直齿的  有一个是零度锥齿轮
但是我比较了一下  觉得齿形还是不一样  所以还请多讲解一些

249804313

期待高手指点   顶起来

hyfjy

如果是手持拧紧机，当输入扭矩一定时，改变内部锥齿轮的速比可以得到不同定输出扭矩的工具，作为内部的传动件及改变扭矩的零件，我觉得可以用一般的设计原理，如果轴交角用90度的话，当小齿轮齿数较少时采用角度变位对改变接触角有一定的好处，尤其是齿数和也较少时。传动平稳是所有传动件的要求，当然也是锥齿轮副的要求，从结构上说，这对齿轮的齿宽系数一般取的较大，且在大小端几乎都有一定的变形以获得最大的抗弯能力。从齿轮的齿形上说，我觉得没有什么特殊要求而不用标准国标制的直齿锥齿轮设计（或格里森制）方法。大端齿形向外圆延长后得到的是增加大端模数的结果，小端齿形向轴端面延伸的结果得到的是加大齿宽系数，这两种方法都有避免边缘接触的作用。
如果要对齿形进行研究对比的话，最好发上实物的照片，用爆炸图来并不能说明真实的齿形，那都是用来作示意图的。没有任何文件规定可以把爆炸图中的齿形作为设计的依据。当然，这只是我的一家之言。

249804313

谢谢楼上热心的朋友     我们公司就是专门做拧紧机的    今年开始做手持式拧紧机

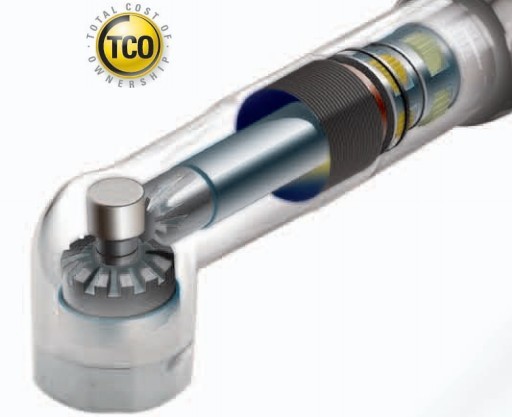

不过公司这方面的研发水平有点汗颜      本来设计了一套弯头的拧紧机   就是你说的普通的锥齿轮传动  但是性能方面差很多    我也从网上收集了很多资料    上面的示意图就是在英格索兰网站上下的     还有库珀   阿特拉斯    但是真正的精髓没有学到啊    还请热心的朋友多指导下

249804313

顶起来  希望大家都来说一下

249804313

顶起来  请大侠出手啊
