烦请帮忙作成面齿轮3D

caowei · 发表于 2014-1-9 19:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

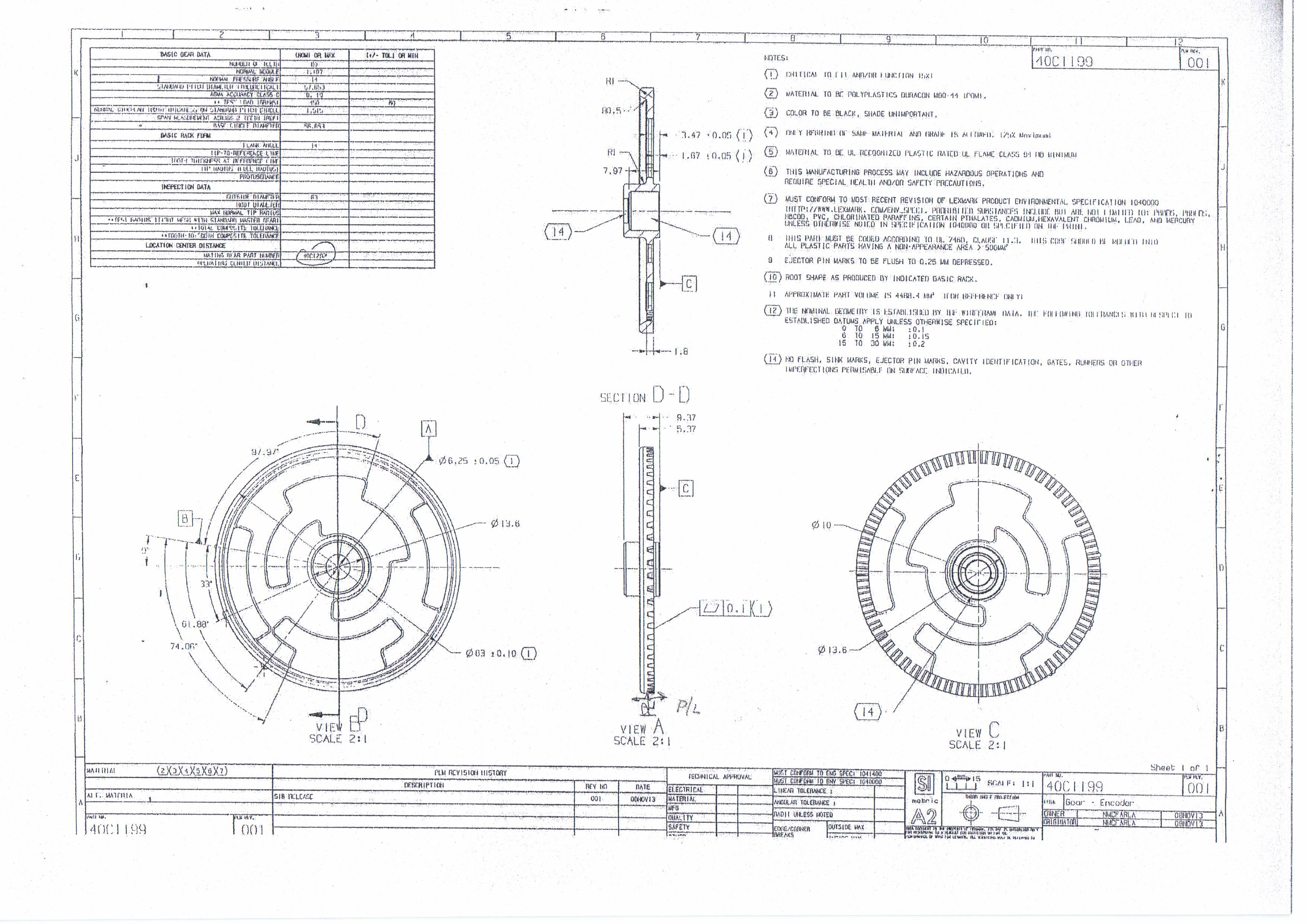

烦请轮坛的各位前辈帮忙做1个面齿轮的3D。
要用在塑料齿轮模具上的。老板逼得很急。
烦请WOODE版主帮一下忙。拜托了.
参数看不清楚了，如下：
齿数：          60
模数：          1.107
节圆：          57.653
齿厚：          1.515
外径：          63
齿底径：       56.653
精度：          JGMA 4级

mrmrw · 发表于 2014-1-10 08:51

这估计也是一个菜鸟设计的图纸！
JGMA 啥时候有面齿轮的精度标准？？
JGMA 116-2:1983 标准只是一个双啮与单啮的等级标准而已！
******************
听过很多做齿轮的，不管是啥齿轮，蜗杆、蜗轮、锥齿轮，都来一个JGMA ！唉…… 无语……

caowei · 发表于 2014-1-10 09:17

多谢指教了，小弟也是第一次遇到

hyfjy · 发表于 2014-1-28 15:32

面齿轮副的前提是一个圆柱齿轮与一个面齿轮相啮合，一般总得给出小圆柱齿轮及面齿轮的基本参数，才好进行计算设计面齿轮副的参数，面齿轮一股只认定设计的小齿轮，且在固定的安装距下进行啮合，不能随意改动小齿轮参数，否则啮合性能会明显降低。
综上所述，楼主应该明示给出小圆柱齿轮参数，包括模数，齿数，压力角，变位系数，宽度。面齿轮应该给出齿数，给出合理的最大直径和最小直径，才有可能进行计算设计。

hyfjy · 发表于 2014-1-29 18:21

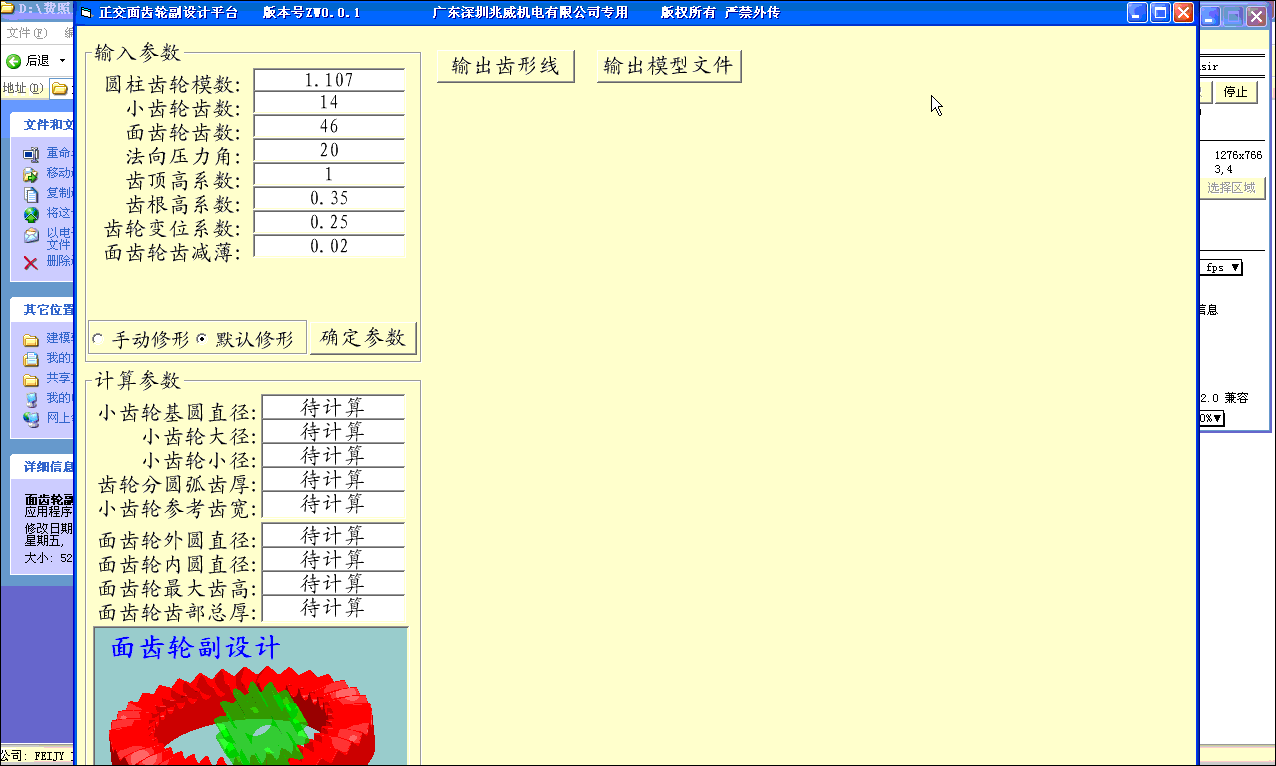

面齿轮副的设计与建模：
