齿轮加工

chenlh_2012 · 发表于 2014-1-2 09:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

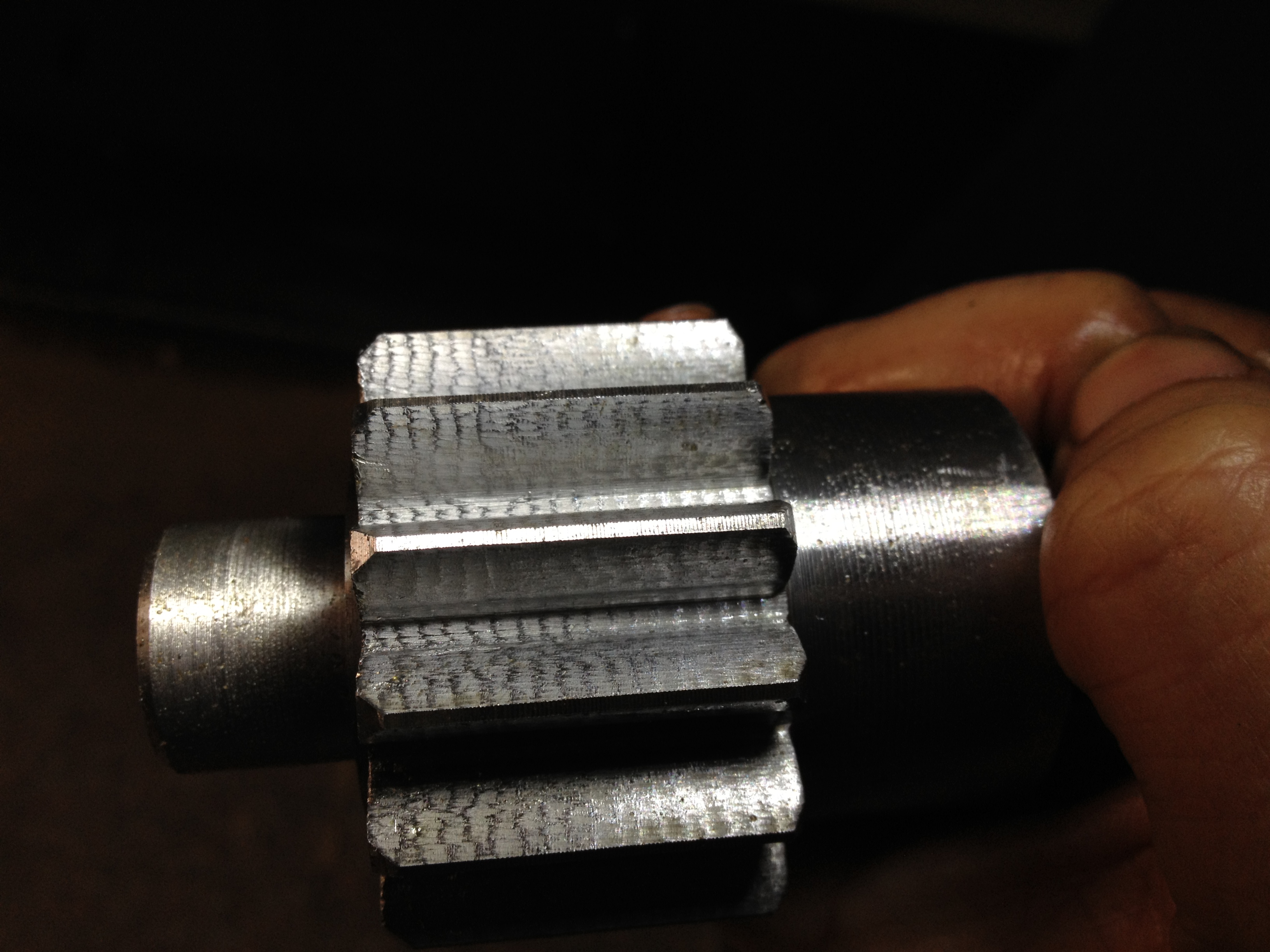

请教图示震纹形成原因？

hbyczhangjingyu · 发表于 2014-1-2 09:44

刀轴间隙大了

梦之树 · 发表于 2014-1-2 20:44

刚性不足!

ranhlong · 发表于 2014-1-2 21:11

刚性不好，然后估计检查一下夹具

齿轮冷挤压 · 发表于 2014-1-12 13:11

ranhlong 发表于 2014-1-2 21:11

登录/注册后可看大图

刚性不好，然后估计检查一下夹具

你齿轮有量吗。有的话我冷挤压给你做。就不会产生花纹。成本也比你滚齿低，冷挤压一天最少4000只，产品密度也比你现在的高。联系电话13666416153.

gdd · 发表于 2014-1-13 13:58

齿轮冷挤压发表于 2014-1-12 13:11

登录/注册后可看大图

你齿轮有量吗。有的话我冷挤压给你做。就不会产生花纹。成本也比你滚齿低，冷挤压一天最少4000只，产品密 ...

请问冷挤压能达到多少精度？

wanyong0004 · 发表于 2014-1-13 16:21

一般冷挤齿轮精度在8~9级，如果过高还是挺困难的。以我之见冷挤还是要看具体精度才能定夺。
看你滚出的齿应该是刚性问题，夹具与工件的接触不够，我这边也是一样，只能够靠几次进刀，减小滚切阻力。

wanyong0004 · 发表于 2014-1-13 16:22

主轴转速不宜过高

hyfjy · 发表于 2014-1-13 17:37

被加工齿轮的齿数较少，刀具在滚切时，当全切削时，是一种滚切纹，当有一部分脱离接触时，又是另一种切削纹，所以在刀具切出区的粗糙度较好，整体齿面可以看到较为明显的二种切削纹路，这类纹路一般不影响使用的，用表面粗糙度检测仪查一下表面粗糙度，如果超过工艺要求，则要减少轴向走刀量，或者加一道剃齿工艺。
刀具的切削纹与刀具转速关系不是太大，与轴向走刀量稍有关系，与材料的切削性能也有关系，主要原因是齿轮齿数较少造成。

chenlh_2012 · 发表于 2014-1-15 16:28
