急！求助！大神们！

机械卢

大家好，最近刚刚接触齿轮传动，现在有个问题很困扰我，希望个位在百忙之中解答一下，我现在在测绘一个行星减速器，他的第一级的行星架和第二级的太阳轮是靠齿轮内啮合连接的，就是行星架做了个内齿，直接套进第二级的太阳轮上，现在已经确定下来第二级的太阳轮的参数（m=6.5  z=12   ha=1  c=0.25  x=+0.480），现在我很难确定下来行星架那边内齿的参数，希望各位帮忙确定一下，现在就是知道行星架内齿齿数z=12，m=6.5，现在变位系数，齿顶圆，齿根圆，量棒直径，棒间距这些参数我都给不出来，真心希望个位百忙之中解答一下。

qiuzhishihui

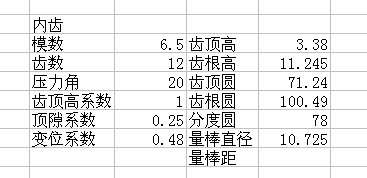

二级太阳轮与一级行星架静配合时，一级行星架内齿与静配合的二级太阳轮参数是一样的（内齿轮：M=6.5 Z=12 X=+0.480 HA=1 C=0.25）。这个原理与花键静配合原理是一样的。关于配合的一级行星架内齿轮（如：齿顶圆直径 齿根圆 利用内齿轮公式就能计算出。）。

minzi

既然是测绘，就要测绘完整数据，包括齿圈、行星轮和太阳轮的模数 齿数，以及中心距的详细数据测绘完整，
这样才能基本计算出齿轮的详细参数来，你这样说不清楚让人去猜呀！说清楚大家才好帮助你。

机械卢

minzi 发表于 2013-12-24 11:19


登录/注册后可看大图

既然是测绘，就要测绘完整数据，包括齿圈、行星轮和太阳轮的模数 齿数，以及中心距的详细数据测绘完整，
这 ...

哥哥你没听明白我的意思，我现在已经把太阳轮的参数定下来了，现在太阳轮M=6.5 Z=12 X=+0.480 HA=1 C=0.25这些参数已经定下来了，现在这个与他配合的行星架的内齿参数我定不下来，就是已知这个内齿的齿数是12，模数6.5，ha=1，c=0.25，只是要是和这个太阳轮就像花键一样配合，我不知道内齿的其他参数怎么算，譬如  变位   齿顶圆   齿根圆   量棒规格   棒间距  等。

机械卢

qiuzhishihui 发表于 2013-12-24 11:16


登录/注册后可看大图

二级太阳轮与一级行星架静配合时，一级行星架内齿与静配合的二级太阳轮参数是一样的（内齿轮：M=6.5 Z=12  ...

哥哥能帮忙算一下这个内齿的 变位   齿顶圆   齿根圆   量棒规格   棒间距  等参数吗，小弟实在是新手上路，你们感觉简单的问题小弟实在拿不准。

qiuzhishihui

机械卢 发表于 2013-12-24 21:57


登录/注册后可看大图

哥哥能帮忙算一下这个内齿的 变位   齿顶圆   齿根圆   量棒规格   棒间距  等参数吗，小弟实在是新手上路 ...

由于本人没在家，其它参数就没给你计算了。

机械卢

qiuzhishihui 发表于 2013-12-25 17:23


登录/注册后可看大图

由于本人没在家，其它参数就没给你计算了。

非常感谢。

qiuzhishihui

机械卢 发表于 2013-12-25 20:56


登录/注册后可看大图

非常感谢。

齿顶圆 齿根圆 这些数据你应该测绘的出，因为是偶数齿，不过实际齿顶圆基本上会比计算的小些。

hyfjy

    花键模数: 6.5
    花键齿数: 12
  花键齿形角: 20
花键变位系数: 0.48

花键副计算分度圆直径: 78
分度圆弧齿厚(齿槽宽): 12.4813503859879
  花键副公法线跨齿数: 2
  花键副公法线公称值: 32.009919260689
      内花键量棒直径: 10.725
      内花键棒间距值: 69.9075485728785
      外花键量棒直径: 12
      外花键跨棒距值: 99.8493444579698

内花键大径为： 90.49              公差为： 0.22
外花键大径为： 87.24               公差为： 0.22
内花键小径为： 72.54               公差为： 0.19
外花键小径为： 67.99               公差为： 0.19

调整内花键棒间距记录
内花键棒间距改动值为: 70.15
内花键相应变位系数为: 0.502887349254362
      分度圆弧齿槽宽: 12.5896444662959
内花键公法线跨齿槽数: 2
  内花键公法线公称值: 32.1116824088292
      内花键量棒直径: 10.725
      内花键棒间距值: 70.15

调整内花键棒间距记录
内花键棒间距改动值为: 70.25
内花键相应变位系数为: 0.512420274874343
      分度圆弧齿槽宽: 12.6347505815208
内花键公法线跨齿槽数: 2
  内花键公法线公称值: 32.1540682924583
      内花键量棒直径: 10.725
      内花键棒间距值: 70.25

调整内花键棒间距记录
内花键棒间距改动值为: 70.35
内花键相应变位系数为: 0.522006740249854
      分度圆弧齿槽宽: 12.6801100261514
内花键公法线跨齿槽数: 2
  内花键公法线公称值: 32.1966922278607
      内花键量棒直径: 10.725
      内花键棒间距值: 70.35

机械卢

hyfjy 发表于 2013-12-25 21:17


登录/注册后可看大图

花键模数: 6.5
    花键齿数: 12
  花键齿形角: 20

哥哥，我算的跟6楼差不多，怎么跟你算的出入怎么大呢，齿顶圆和齿根圆。
